BPW-EA-AS 37772001de Seite 19
Deutsch
Montage 4
Anschluss an die Telematik TC Gateway 4.5
4.5 Anschluss an die Telematik
Zusätzlich zur LED-Anzeige am Fahrzeug können die AirSave-Systemaktivitäten und Druckwarnungen über eine
Gateway Telematik von Idem erfasst und übermittelt werden.
Dazu wird die Gateway Telematik entsprechend der Darstellung oben (Bild 12) unter Verwendung des Telematik
Kit AirSave (BPW Sachnr.: 02.1819.01.10) mit der AirSave Control Box verbunden.
Die Anbindung der LED-Anzeige erfolgt über einen zweipoligen Superseal Stecker (BPW Sachnr.: 92.0000.1685).
Der Stecker ist so zu konfektionieren, dass die weisse LED-Ader Pin 1 und die schwarze LED-Ader Pin 2 entspricht.
Das Telematik Kit AirSave kann entweder direkt mit der TC Trailer Gateway oder am Ende einer Gateway Bus-
Verlängerung verbunden werden.
Telematik Kit AirSave KBA Prüfnummer:
E1*10R05/00*8949*00
Bei allen Fragen rund um die TC Trailer Gateway Produkte von Idem steht Ihnen das technische Support-Team der
idem telematics GmbH Werktags, in der Zeit von 08:00 bis 18:00 h CET unter folgenden Kontaktdaten zur Verfügung.
Telefon: +49 (0) 89 720 13 67 - 10
Email: support@idemtelematics.com
Bevor Sie den Support kontaktieren, halten Sie bitte die relevanten Daten zum Produkt und Fahrzeug bereit.

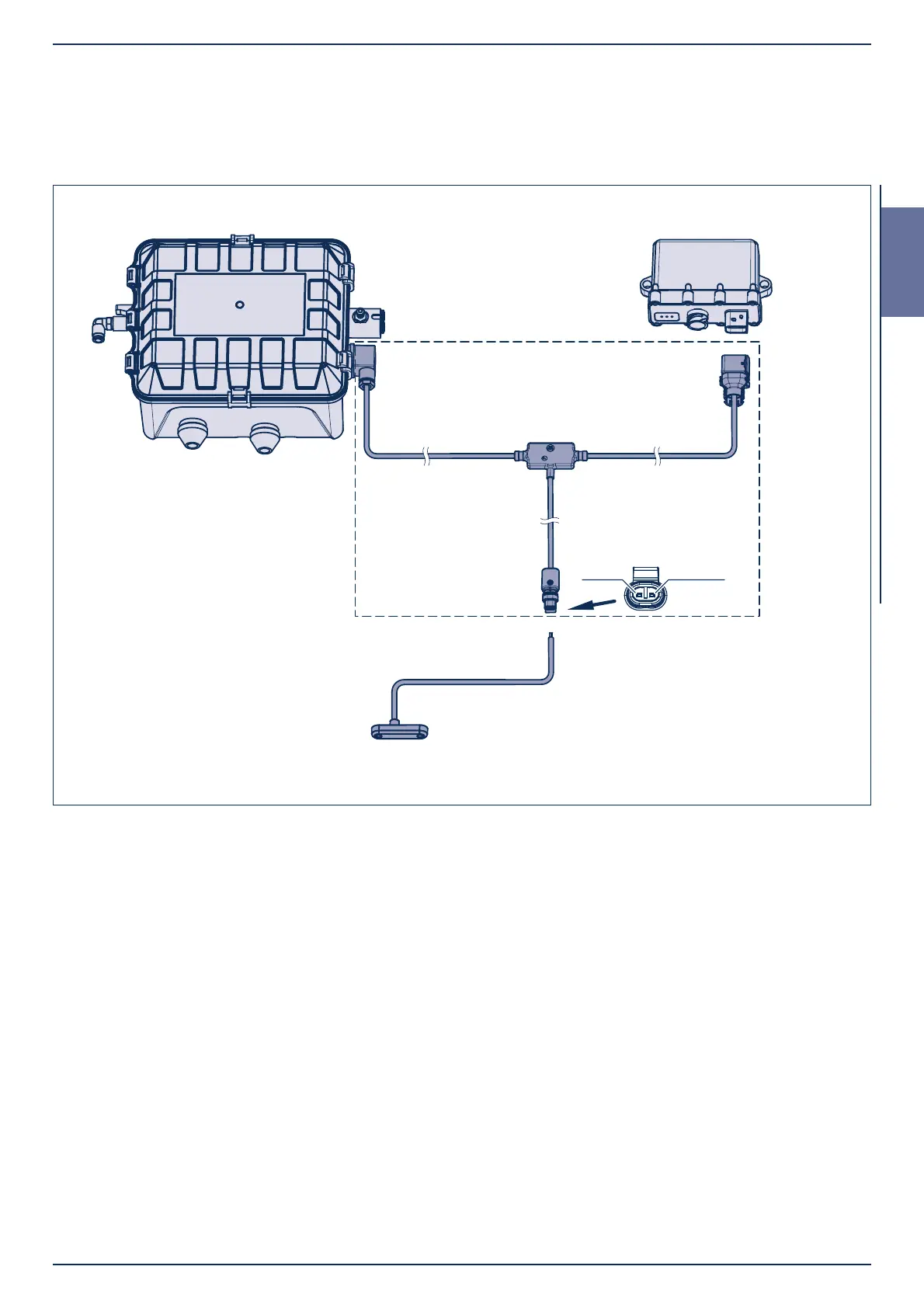

Bild 12
5
Superseal
Stecker
2-polig
HDSCS
Stecker
7-polig/
18- polig
Telematikkit
(Konverterkabel)
02.1819.01.10
Hirschmann
GDM Stecker
3-polig
AirSave Control Box
TC Trailer Gateway
AirSave LED Anzeige
Pin 1
weiß -
Pin 2
schwarz +
