8
Notice technique ADOUCISSEUR A27-A6X - Manual SOFTENER A27-A6X code P0011144 - Rev 0 - 29/02/2016
Positionner l’adoucisseur (1) Pré-positionner l’appareil sur son emplacement
défi nitif (voir ses dimensions sur le feuillet Conte-
nu du colis)
Le sol doit être propre et horizontal.
Les accès au coffret de commande (2) et à la
trappe à sel (4) doivent rester dégagés.

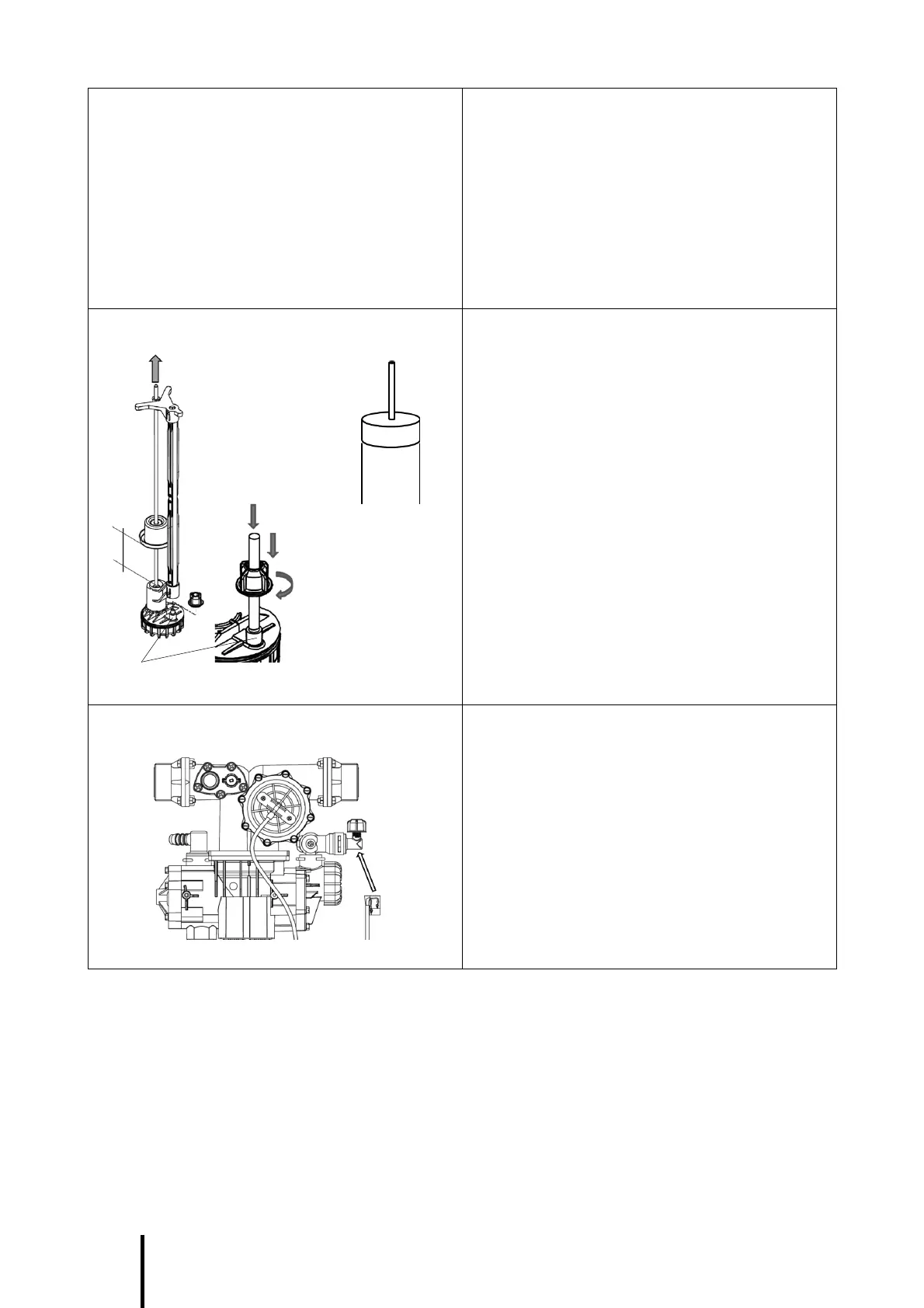

Régler et raccorder le régulateur à saumure (5) Ouvrir la trappe à sel (4), retirer le couvercle (17)
puis le régulateur (5) de son puits (16).
Régler la hauteur X du fl otteur bleu, tige tirée, à la
valeur indiquée sur le feuillet Contenu du colis.
Vérifi er que le tube d’aspiration de saumure (9)
est sectionné bien droit en ses extrémités, l’enfi ler
dans le fourreau (15) puis le serrer sur l’embout
situé sur le pied du régulateur (18), grâce à l’écrou
à oreilles (19).
Replacer le régulateur (5) au fond de son puits
(16), passer le tube d’aspiration (9) dans le trou
du couvercle (17) puis replacer celui-ci sur le
puits (16).
Passer le tube d’aspiration (9) dans le trou du
bac à sel destiné à cet effet en veillant à ce qu’il
ne soit plié nulle part.
Raccorder la tête hydraulique Monter le tube d’aspiration (9) sur le raccord
rapide (20).
Monter les fl exibles d’entrée et sortie (13) respec-
tivement sur les raccords sur brides (21) et (22)
de la tête hydraulique.
Monter le tuyau d’évacuation (8) sur le raccord
cannelé et coudé (23) et le serrer avec un collier
de type Serfl ex.
Pour les modèles équipés, raccorder le connec-
teur de la cellule de chloration (24).
15
9
17
16
18
19
cote «X»
9
21 22
23
24
20
Français
