Notice technique ADOUCISSEUR A27-A6X code P0011144 - Rev 3 - 09/02/2017
Français
Positionner l’adoucisseur (1) Pré-positionner l’appareil sur son emplacement
dé! nitif (voir ses dimensions sur le feuillet Conte-
nu du colis)
Le sol doit être propre et horizontal.
Les accès au coff ret de commande (2) et à la
trappe à sel (4) doivent rester dégagés.
Régler et raccorder le régulateur à saumure (5) Ouvrir la trappe à sel (4), retirer le couvercle (17)
puis le régulateur (5) de son puits (16).
Régler la hauteur X du fl otteur bleu, tige tirée, à la
valeur indiquée sur le feuillet Contenu du colis.
Véri! er que le tube d’aspiration de saumure (9)
est sectionné bien droit en ses extrémités, l’en! ler
dans le fourreau (15) puis le serrer sur l’embout
situé sur le pied du régulateur (18), grâce à l’écrou
à oreilles (19).
Replacer le régulateur (5) au fond de son puits
(16), passer le tube d’aspiration (9) dans le trou
du couvercle (17) puis replacer celui-ci sur le
puits (16).
Passer le tube d’aspiration (9) dans le trou du
bac à sel destiné à cet eff et en veillant à ce qu’il
ne soit plié nulle part.

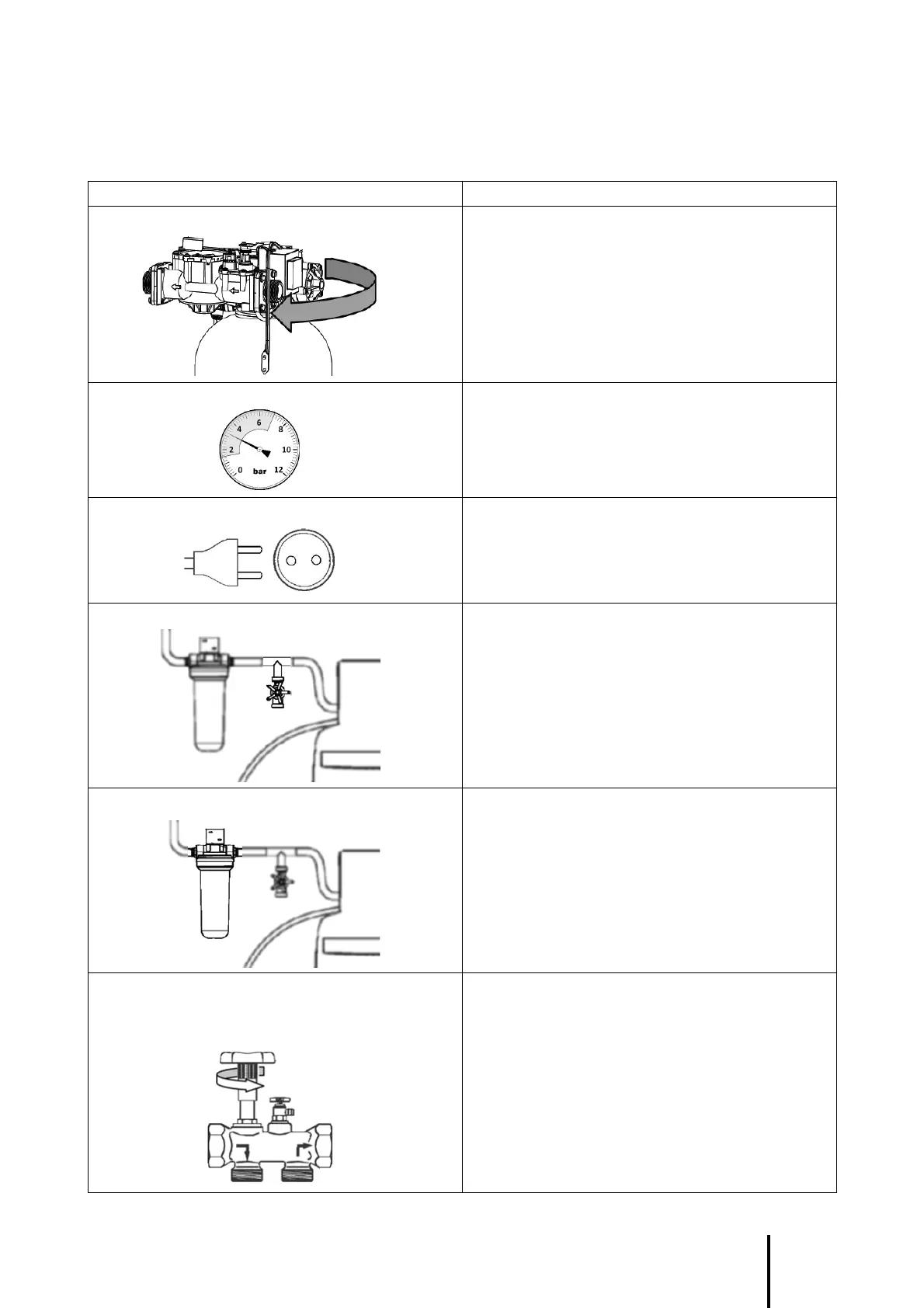

Raccorder la tête hydraulique Monter le tube d’aspiration (9) sur le raccord
rapide (20).
Monter les fl exibles d’entrée et sortie (13) respec-
tivement sur les raccords sur brides (21) et (22)
de la tête hydraulique.
Monter le tuyau d’évacuation (8) sur le raccord
cannelé (23) et le serrer avec un collier de type
Serfl ex.
Pour les modèles équipés, raccorder le connec-
teur de la cellule de chloration (24).
15
9
17
16
18
19
cote «X»
9
21 22
23
24
20
