56 Serviceanleitung / Service Manual / / /
11. Befestigen Sie das neue Netzteil (17), Art.-Nr.
5946550, ausschließlich mit den zwei Schrauben
M4x6 (11) am Boden des Gehäuses.
12. Stecken Sie den Stecker (15) des Netzeingangs und
den Stecker (16) der Leitung Netzteil auf die Leiter-
platte (17).

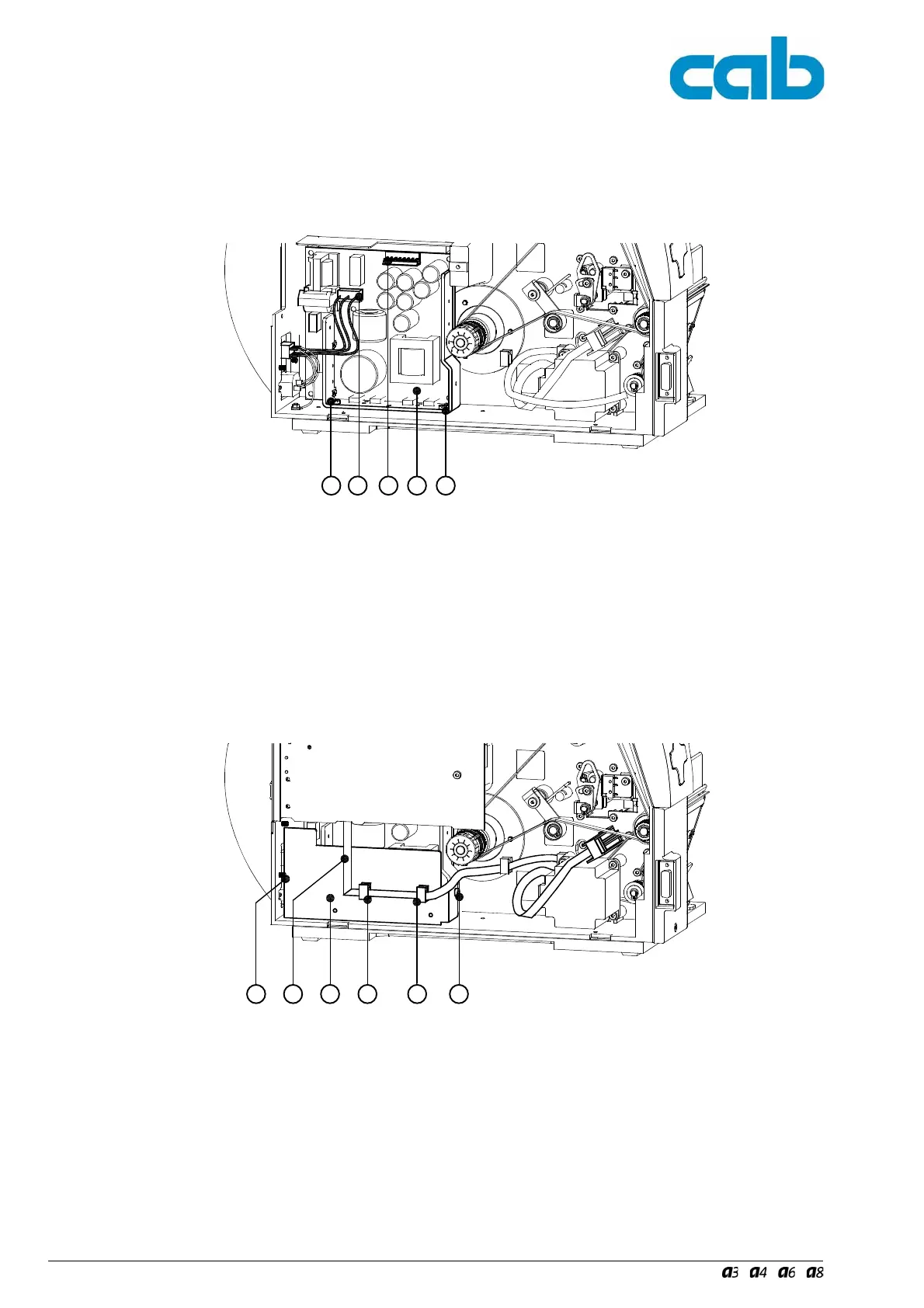

Bild 36 Montage des Netzteilset 1 II
Fig. 36 Mounting the Power Supply Set 1 II
11 1615 11
11. Mount the new Power Supply (17), part no. 5946550,
with two screws M4x6 (11) only at the bottom of the
chassis.
12. Put the connector (15) of the Power Input Module and
the Power Cable connector (16) onto the PCB (17).
13. Schieben Sie das neue Abdeckblech (18), Art.-Nr.
5946553, hinter die Schraube (9) und befestigen Sie
es mit einer Schraube M4x10 (5) und der im Liefer-
umfang befindlichen Zahnscheibe, Art.-Nr. 5903011,
am Netzteil (20).
14. Führen Sie die Flachbandleitung der Etikettenlicht-
schranke in die Kabelhalter (19).
15. Montieren Sie die Leiterplatte CPU gemäß
Abschnitt 4.7 .
13. Slide the new Cover Plate (18), part no. 5946553,
behind the screw (9). Attach the Cover Plate (18) with
one screw M4x10 (5) and the delivered Toothed
Washer, part no. 5903011, to the Power Supply (20).
14. Slide the flat ribbon cable of the label edge sensor
into the cable holders (19).
15. Remount the PCB CPU as described in section 4.7 .
3 1918 19
Bild 37 Montage des Netzteilset 1 III Fig. 37 Mounting the Power Supply Set 1 III
209
17
