МОНТАЖ
⚠

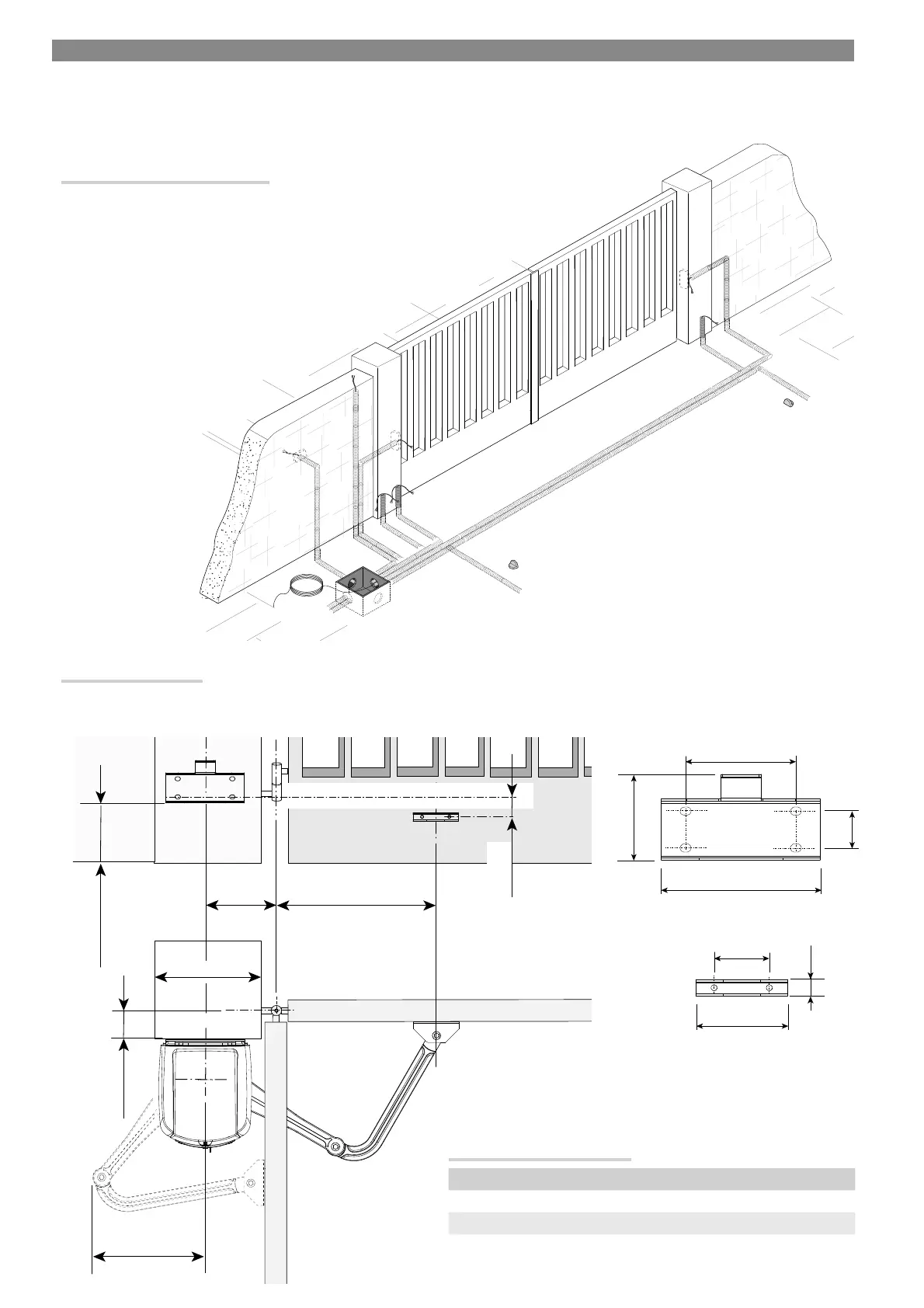

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
дополнительных принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен
осуществляться установщиком на месте.
Рисунки иллюстрируют монтаж левосторонней автоматики. Монтаж правого привода выполняется симметрично.
Прокладка гофрированных труб
Проложите трубы и гофрошланги для проводов и кабелей от разветвительного колодца.
Количество гофрированных труб зависит от варианта системы и предусмотренных
дополнительных устройств.
Необходимо предусмотреть два гофрошланга в месте установки
автоматической системы.
Монтаж кронштейнов
Определите место крепления переднего кронштейна и рассчитайте место крепления заднего кронштейна, соблюдая расстояния,
указанные на рисунке и в таблице.
Установочные размеры (мм)
Угол открывания створки (°) A С (МАКС.) B
90° 140 0—200 420
90° 160—180 200 380
110° 200-220 0 - 50 400
