Стр.
7 - Код руководства:
FA00095-RU - вер.
4 - 08/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

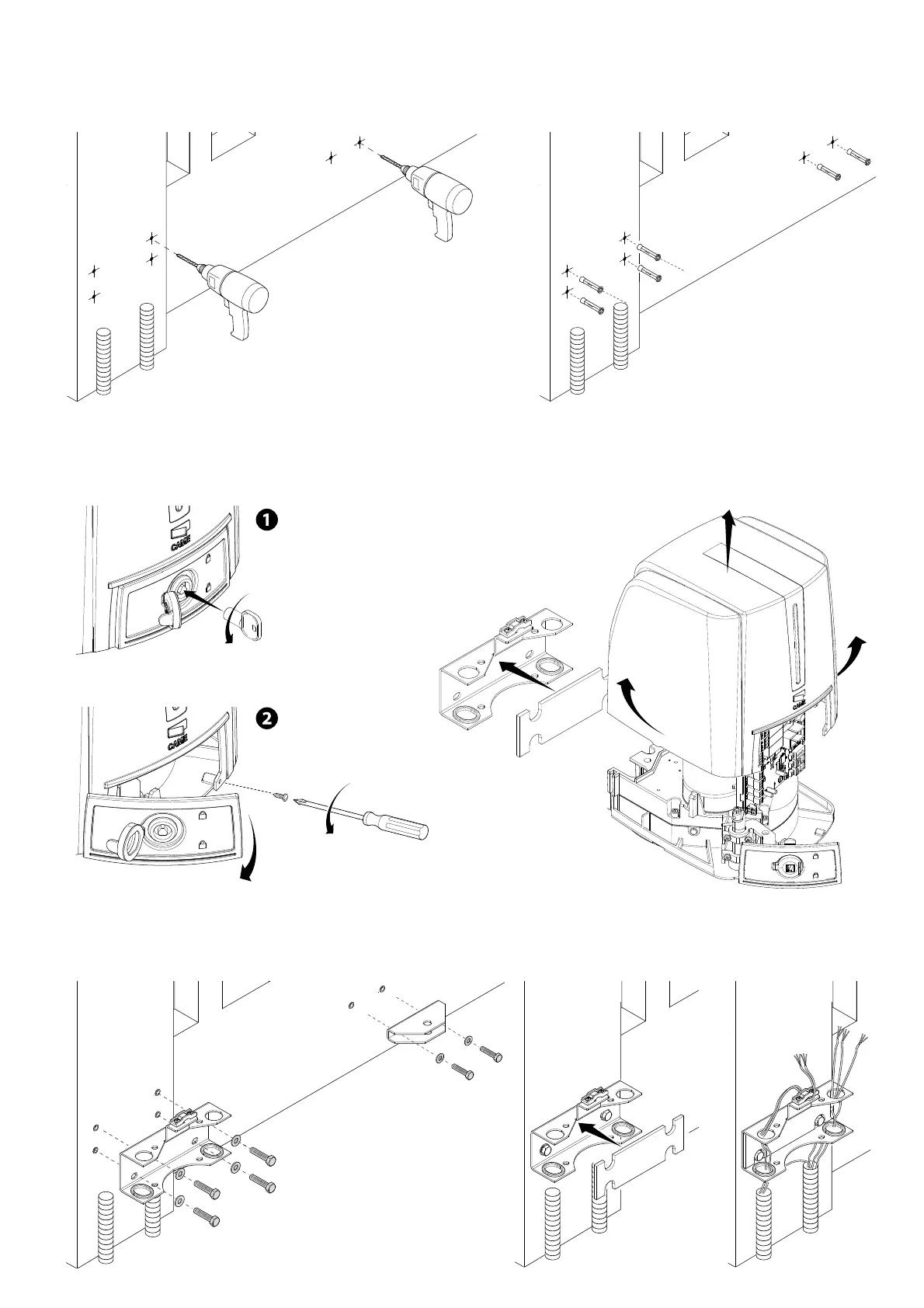

Обозначьте места крепления переднего и заднего кронштейнов. Расстояние между отверстиями кронштейнов приведено в
разделе "Габаритные и установочные размеры".
Просверлите крепежные отверстия, вставьте дюбели или используйте вкладыши, подходящие для крепежа пластин.
Все рисунки носят исключительно иллюстративный характер, поэтому выбор наиболее подходящего решения осуществляется
установщиком на месте с учетом типа и толщины створки.
Перед установкой автоматики необходимо снять крышку, выполнив следующее:
- откройте защитную крышку замка дверцы, вставьте трехгранный ключ и поверните его против часовой стрелки
().
- откройте дверцу и отверните винт крепления крышки привода ();
- снимите крышку, легонько приподняв ее с обеих сторон, и отсоедините задний кронштейн от привода ().
Зафиксируйте кронштейны с помощью соответствующих крепежных деталей.
Вставьте резиновое уплотнение в задний кронштейн.
Выполните необходимые электрические подключения, используя лотки и каналы и фиксируя кабели на вилке заднего кронштейна.
