UNI 6593
Ø 14
UNI 5739
M10x14
Ø 12
UNI 6593
Ø 6
UNI 5739
M6x10
Стр.
8 - Код руководства:
FA00095-RU - вер.
4 - 08/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

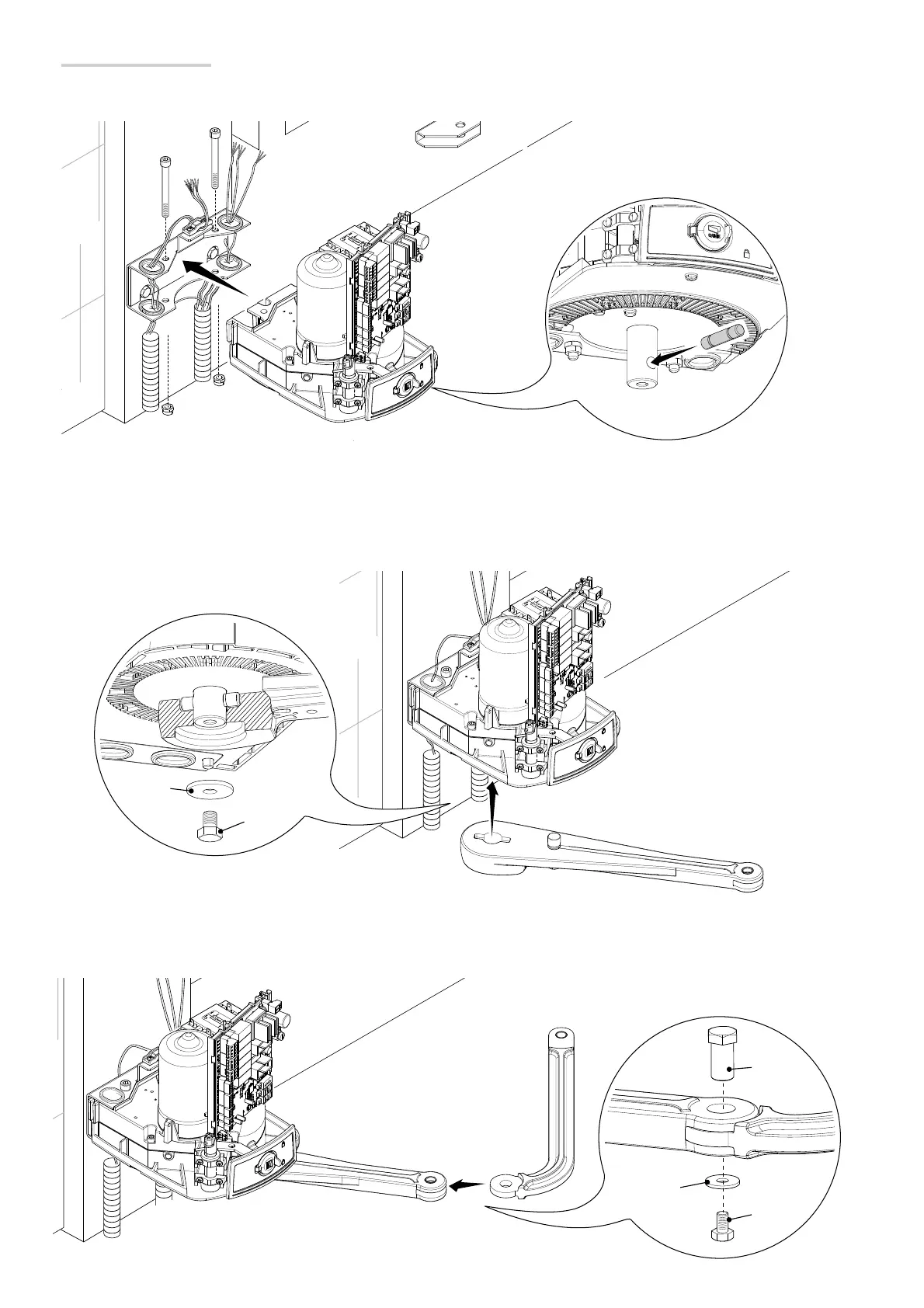

Крепление автоматики
Вставьте привод в задний кронштейн и зафиксируйте его с помощью винтов и гаек.
Вставьте штифт в отверстие приводного вала.
Прикрепите рычаг к приводному валу с помощью шайбы, предназначенной для медленновращающегося вала, и винта.
Прикрепите рычаг-трубу к рычагу передачи с помощью стержня, винта и шайбы.
