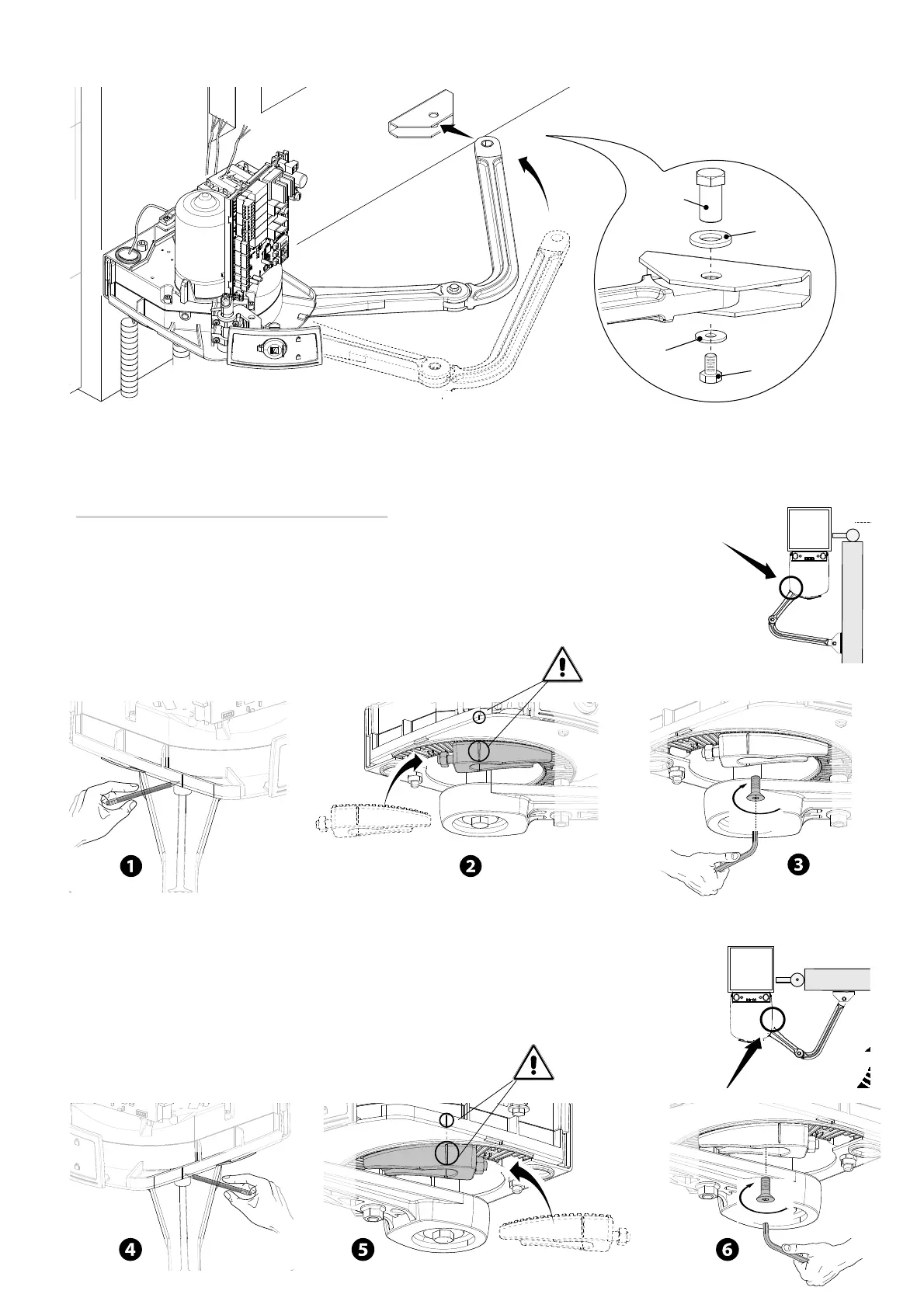

Монтаж механических концевых выключателей
Разблокируйте привод.
При открывании:
Полностью откройте створку. Отметьте на корпусе место, соответствующее центру рычага ().
Закройте створку вручную. Установите механический упор под корпус. Оставленная на корпусе отметина
должна соответствовать пазу на упоре, как показано на рисунке ().
Зафиксируйте упор с помощью винта ().
Разблокируйте привод (см. раздел "РАЗБЛОКИРОВКА ПРИВОДА"), прикрепите рычаг-трубу к переднему кронштейну, как показано
на рисунке.
При закрывании:
Закройте створку. Отметьте на корпусе место, соответствующее центру рычага
().
Откройте створку вручную. Установите второй механический упор, расположив его в с
противоположной стороны рычага. Оставленная на корпусе отметина должна соответствовать пазу
на концевом выключателе ().
Зафиксируйте упор с помощью винта ().
