Стр.
11 - Код руководства:
FA00095-RU - вер.
4 - 08/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

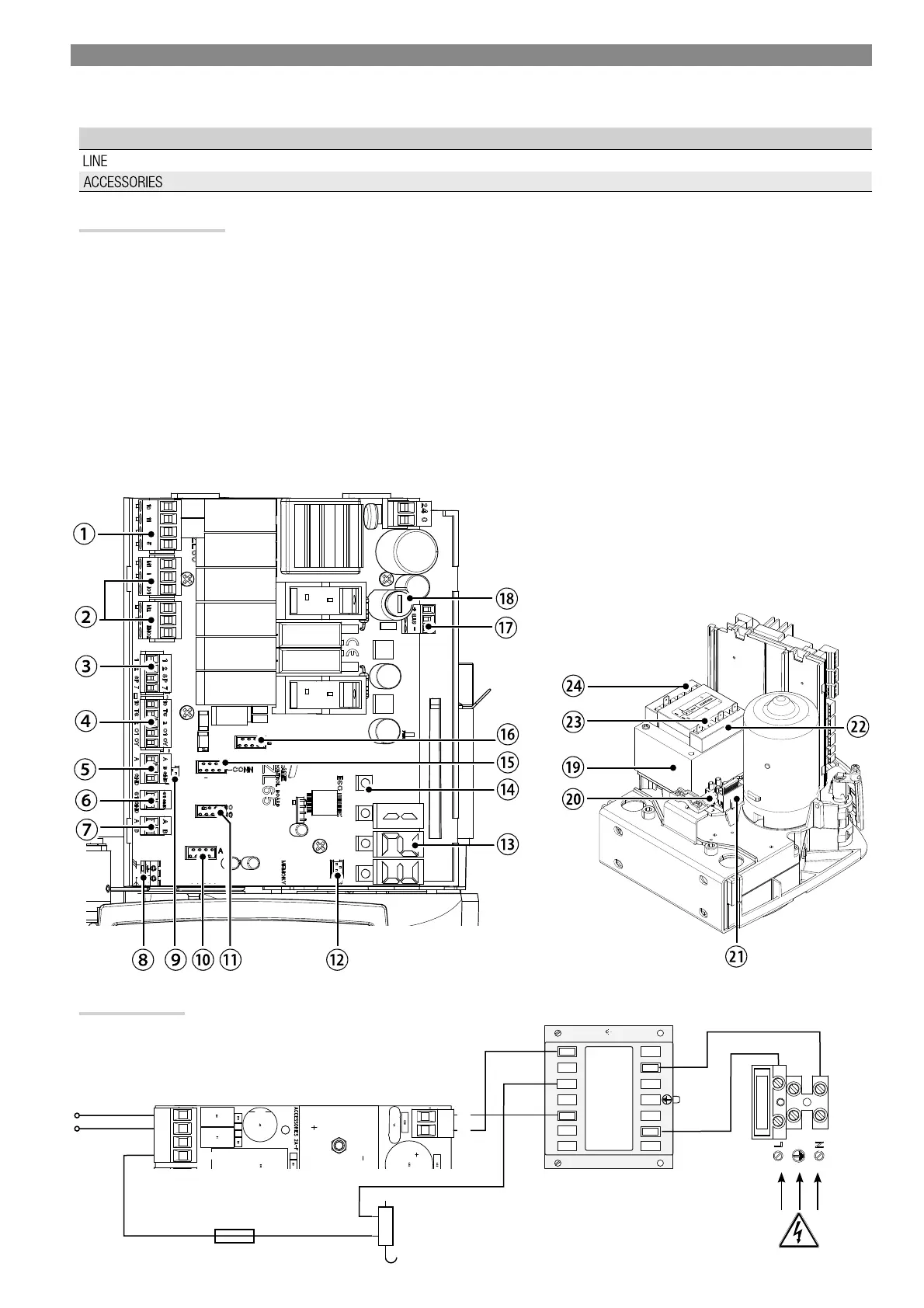

Основные компоненты
1. Контакты подключения сигнальных устройств
2. Контакты подключения приводов с энкодером
3. Колодка подключения устройств управления
4. Контакты подключения устройств безопасности
5. Контакты подключения CRP
6. Контакты подключения кодонаборной клавиатуры
7. Контакты подключения проксимити-устройств
8. Контакты подключения антенны
9. Разъем для модуля CONNECT GW
10. Разъем для платы радиоприемника AF
11. Разъем для платы R700/R800
12. Разъем для карты памяти
13. Дисплей
14. Кнопки программирования
15. Разъем для платы RIO-CONN
16. Разъем для платы RSE
17. Контакты для модуля RGP1
18. Предохранитель аксессуаров
19. Трансформатор
20. Контакты электропитания
21. Входной предохранитель
22. Место установки модуля CONNECT GW
23. Место размещения модуля RGP1
24. Место размещения платы RLB
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ПРОГРАММИРОВАНИЕ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое
электропитание и/или отсоедините аккумуляторы.
Все подключения защищены плавкими предохранителями.
ПРЕДОХРАНИТЕЛЕЙ ZL65
- Входной 2 A-F = 230 В
- Аксессуары
2 A
~230 В, 50/60 Гц
Контакты электропитания
аксессуаров ~/=24В, 25Вт (макс.)
Контакты электропитания
платы управления ~/=24В
Подключение электрозамка ~12 В - макс. 15 Вт
Подключите плавкий предохранитель (не
прилагается) и выберите "2" в настройках
функции F 10.
Электропитание
Трансформатор
