Кодонаборная клавиатура
Антенна с кабелем RG58 для дистанционного управления.
Функция "ЧАСТИЧНОЕ ОТКРЫВАНИЕ/ПРОПУСК ПЕШЕХОДА" с помощью
устройства управления (Н.О. контакты) См. настройки функции "F 8".
Разъем под плату радиоприемника AF (AF868 или AF43S) для
дистанционного управления
Кнопка "СТОП" (Н.З. контакты). Данная кнопка позволяет остановить движение
ворот с последующим исключением цикла автоматического закрывания. Чтобы
створка возобновила движение, необходимо нажать соответствующую кнопку
управления или брелока-передатчика. См. настройки функции "F 1".
Функция "ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ" (пошаговое управление)
с помощью устройства управления (Н.О. контакты). В качестве альтернативы
при программировании функций можно установить режим "ОТКРЫТЬ-СТОП-
ЗАКРЫТЬ-СТОП" (пошаговый режим). См. настройки функции "F 7".
Синий
Белый
Разъем для платы R700 (для использования проксимити-
считывателя или считывателя магнитных карт) или R800 (для
использования кодонаборной клавиатуры).
Проксимити-считыватель или считыватель магнитных карт
Черный
Красный
Разъем для модуля CONNECT GW
CONNECT GW не работает, если
подключается модуль RGP1 или плата RSE.

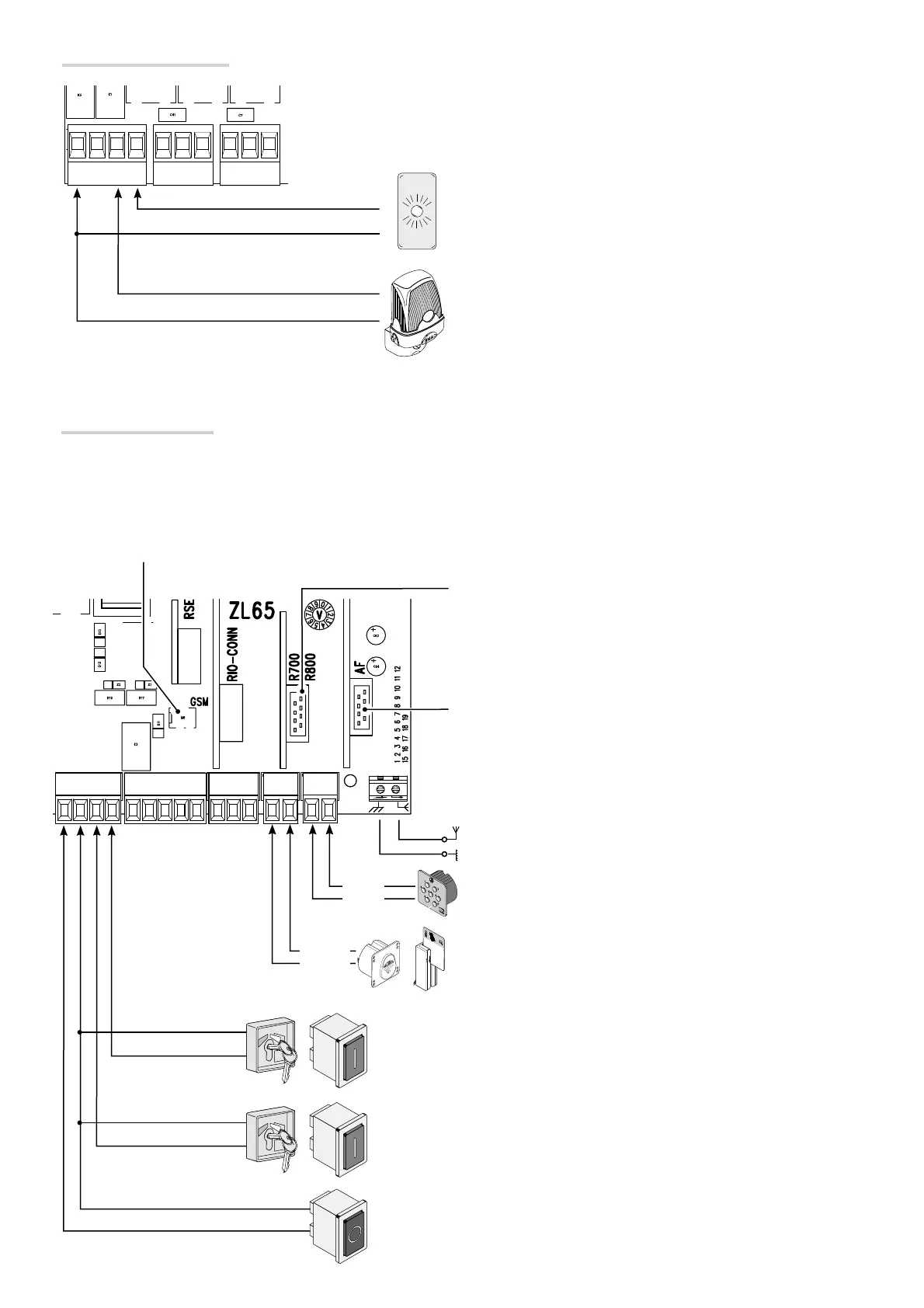

Устройства управления
ВНИМАНИЕ! Перед тем как установить любую плату (например: AF, R800), ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините
аккумуляторы при их наличии.
Выход подключения сигнальной лампы или лампа цикла.
(Макс. нагрузка: ~/=24В, 25Вт). См. настройки функции "F 18".
Лампа-индикатор "Вороты открыты"
(макс. нагрузка контакта ~/=24В ― 3Вт) См. настройки функции
"F 10".
Устройства сигнализации
