CAME FAST 70 User Manual

1 2 3P 7
10 TS 2 CX CY
10 11 E 5
DFW
1 2 3P 7
10 TS 2 CX CY
DELTA
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
A B GND
TX
+ + - NO C
-
NC
DELTA-S DIR
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
-
+
-
A B GND
Стр.
14
14 - Код руководства:
FA00095-RU
FA00095-RU - вер.
4
4 - 08/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

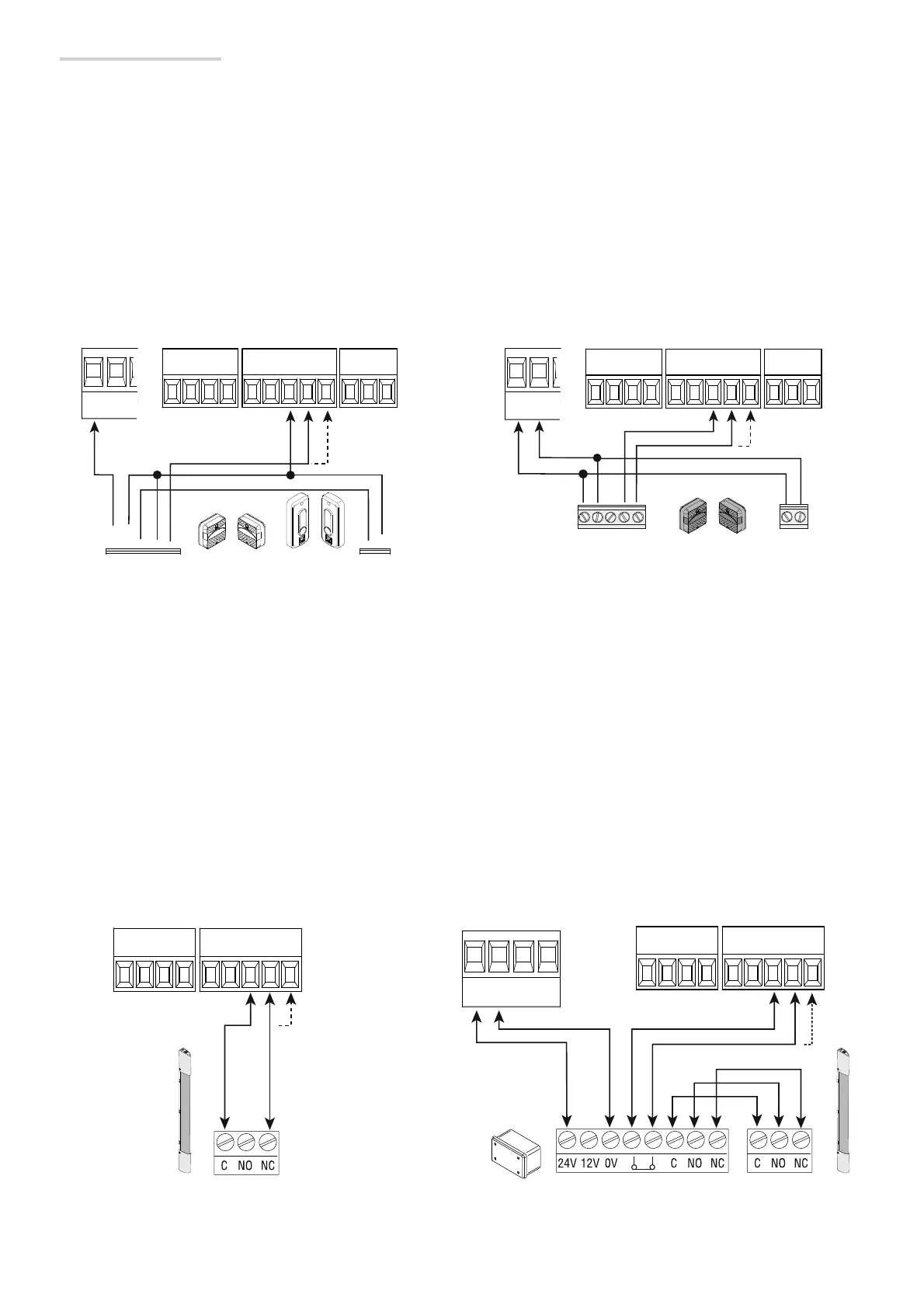

DFW с платой DFI для управления
подключениями
Чувствительные профили
Выполните конфигурацию контактов CX или CY (Н.З.), предназначенных для подключения устройств безопасности, например,
чувствительных профилей, соответствующих требованиям норматива EN 12978.
Режим работы контактов CX (Функция F2) или CY (Функция F3) выбирается в меню "Функции". Могут быть выбраны следующие режимы
работы:
- C7 "Открывание в режиме закрывания". Размыкание контактов во время закрывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного открывания.
- C8 "Закрывание в режиме открывания". Размыкание контактов во время открывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного закрывания.
 Если контакты CX и CY не используются, отключите их при программировании функций.
Устройства безопасности
Фотоэлементы
Выполните конфигурацию контактов CX или CY (Н.З.), предназначенных для подключения устройств безопасности, например,
фотоэлементов, соответствующих требованиям норматива EN 12978.
Режим работы контактов CX (Функция F2) или CY (Функция F3) выбирается в меню "Функции". Могут быть выбраны следующие режимы
работы:
- C1: "Открывание в режиме закрывания". Размыкание контактов во время закрывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного открывания.
- C2: "Закрывание в режиме открывания". Размыкание контактов во время открывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного закрывания.
- С3: "Частичный стоп". Остановка движущихся ворот с последующим включением автоматического режима закрывания (если эта
функция выбрана);
- C4: "Обнаружение препятствия". Ворота останавливаются при обнаружении препятствия и возобновляют движение после его
исчезновения или устранения.
 Если контакты CX и CY не используются, отключите их при программировании функций.

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
