CAME FAST 70 User Manual

DELTA
TX 2
+- + - NO C NC
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
A
+
-
-
+
-
1
2
3P
7
10
TS
2
CX
CY
A
B
GND
10 2 TX C NC TX 2
DELTA-S DIR
RSE
RIO-CELLRIO-EDGE
RIO-LUX
A B GND
10 TS 2 CX CY
A B GND
S1 GND
A B
UTP CAT 5
1 2 3 4
1
2
3
4
RIO-CONN
T
S 2 CX CY
A B GND
S1 GND
A B
Стр.
15
15 - Код руководства:
FA00095-RU
FA00095-RU - вер.
4
4 - 08/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

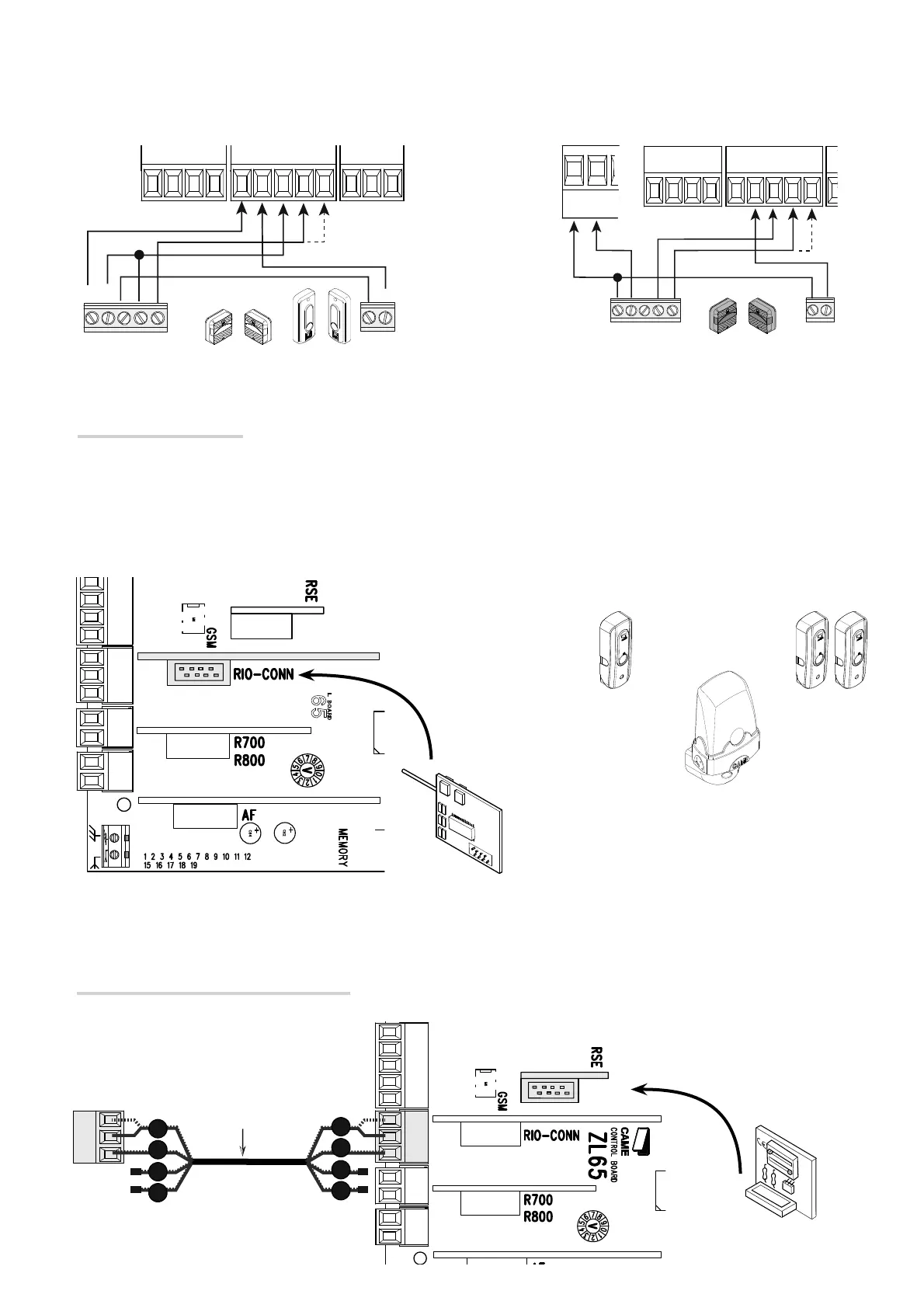

Последовательное подключение RS485 с
платой RSE к "умному дому" посредством
CRP (Came Remote Protocol).
Подключение к Came Remote Protocol (CRP)
Подключение устройств безопасности (тестирование)
Каждый раз при подаче команды на открывание или закрывание блок управления проверяет работоспособность устройств безопасности
(например: фотоэлементов).
При обнаружении отклонений в работе устройств безопасности любая команда управления блокируется, а на дисплее появляется
сообщение "E 4".
Для этого типа подключения необходимо активировать функцию "F 5".
Вставьте плату RSE.
Беспроводные устройства
Вставьте плату RIO-CONN в специальный разъем на плате блока управления.
Выберите функцию, присваиваемую беспроводному устройству (F65, F66, F67 и F68).
Выполните настройку беспроводных устройств (см. инструкцию настраиваемого аксессуара).
 Если устройства не настроены с помощью платы RIO-CONN, на дисплее появится сообщение об ошибке "E18".
⚠
В случае радиопомех беспроводная система блокирует нормальную работу автоматики, а на дисплее появляется сообщение об ошибке
"E17".

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
