M2M1
M2M1
2 a
i
---
o p 2
o p i
Pag.
21 - Codice manuale:
FA00095-IT - ver.
4 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

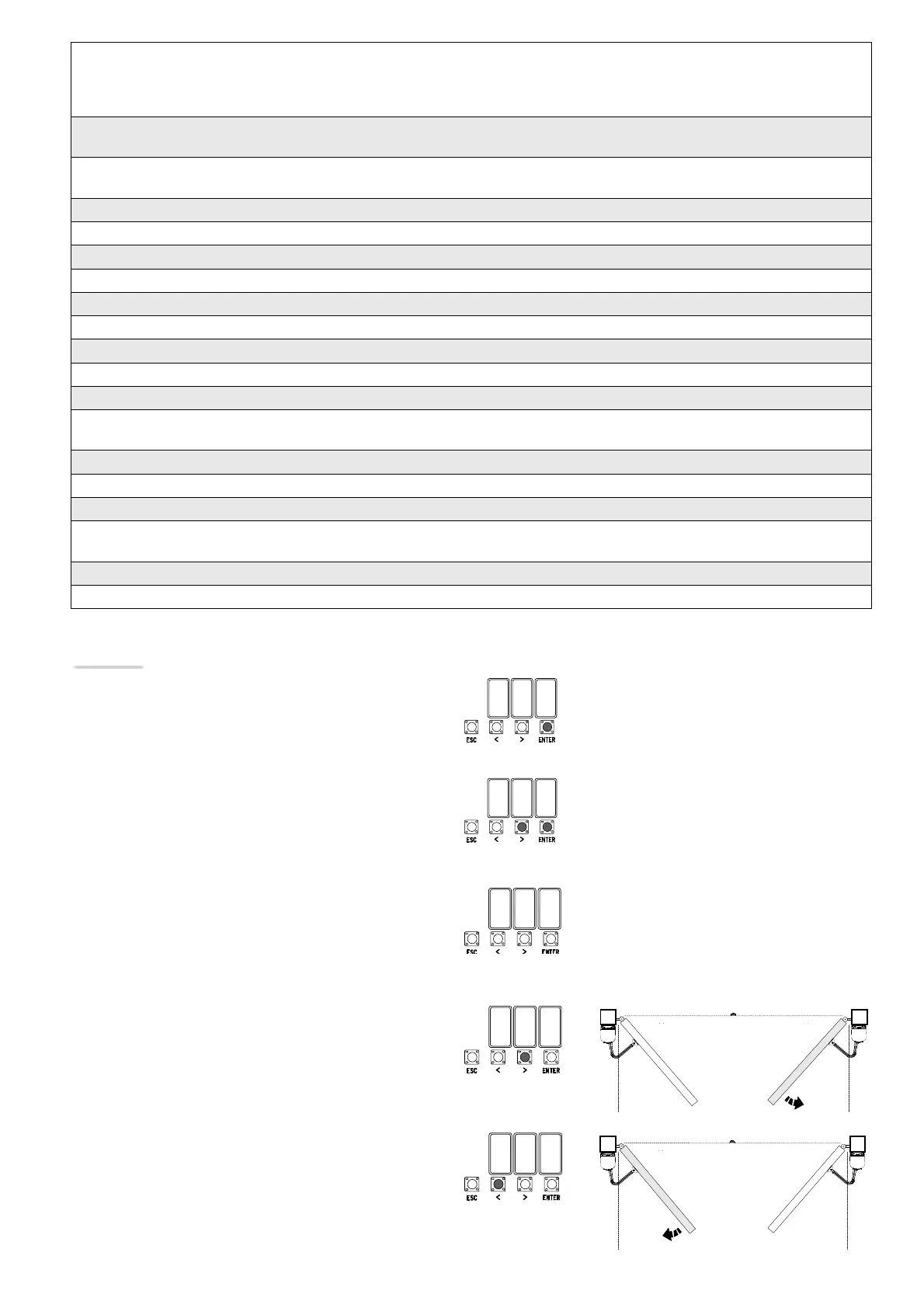

Test motori
Selezionare A 2.
Premere ENTER per confermare.
Selezionare 1 e premere ENTER per confermare l’operazione di test
motori.
Verrà visualizzata la dicitura [---] in attesa del comando.
Tenere premuto il tasto indicato con la freccia > e verifi care che l’anta
del secondo motoriduttore (M2) esegua una manovra di apertura.
Se l’anta compie una manovra di chiusura, invertire le fasi del
motore.
Eseguire la stessa procedura con il tasto indicato con la freccia < per
verifi care l’anta del primo motoriduttore (M1).
Se l’anta compie una manovra di chiusura, invertire le fasi del
motore.
RIO-CELL viene associata a una funzione a scelta tra quelle previste: P1 = riapertura durante la chiusura; P2 = richiusura durante l’apertura; P3
= stop parziale; P4 = attesa ostacolo.
Per la programmazione, vedi istruzioni allegate all'accessorio.
Questa funzione appare solo se nella scheda elettronica è stata inserita una RIO-CONN.
U 1 Inserimento utente 1 = Comando passo-passo (apre-chiude) / 2 = Comando sequenziale (apre-stop-chiude-stop) / 3 =
Comando solo apre / 4 = Comando parziale
Inserimento fi no a un max. di 25 utenti e associazione a ognuno di essi di una funzione a scelta tra quelle previste. L’inserimento va fatto con
trasmettitore o altro dispositivo di comando (vedi paragrafo INSERIMENTO UTENTE CON COMANDO ASSOCIATO).
U 2 Cancellazione utente
Cancellazione di un singolo utente (vedi paragrafo CANCELLAZIONE DI UN SINGOLO UTENTE).
U 3 Cancellazione utenti 0 = Disattivata / 1 = Cancellazione di tutti gli utenti
Cancellazione di tutti gli utenti.
A 1 Tipo motore 1 = SWN20 - SWN25 (default) / 2 = FA7024CB
Selezione del motoriduttore utilizzato per l’impianto.
A 2 Test motori 0 = Disattivata / 1 = Attivata
Test per verifi care il corretto senso di rotazione dei motoriduttori (vedi paragrafo TEST MOTORI).
A 3 Taratura corsa 0 = Disattivata / 1 = Attivata
Taratura automatica della corsa del cancello (vedi paragrafo TARATURA CORSA).
Questa funzione compare solo se viene attivata la funzione Encoder.
A 4 Reset parametri 0 = Disattivata / 1 = Attivata
Attenzione! Le impostazioni di default vengono ripristinate e la taratura della corsa cancellata.
A 5 Conteggio manovre 0 = Numero di manovre e ettuate / 1 = Cancellazione di tutte le manovre
Permette di visualizzare il numero di manovre e ettuate o di cancellarle ( 001 = 100 manovre; 010 = 1000 manovre; 100 = 10000 manovre;
999 = 99900 manovre; CSI = intervento di manutenzione)
H 1 Versione
Visualizza la versione del fi rmware.
