173
94
40
120
100
60
18
A
B
120 min
C MAX
47,5
310 max
200 min
Page
6 - Code manuel :
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis
INSTALLATION
⚠

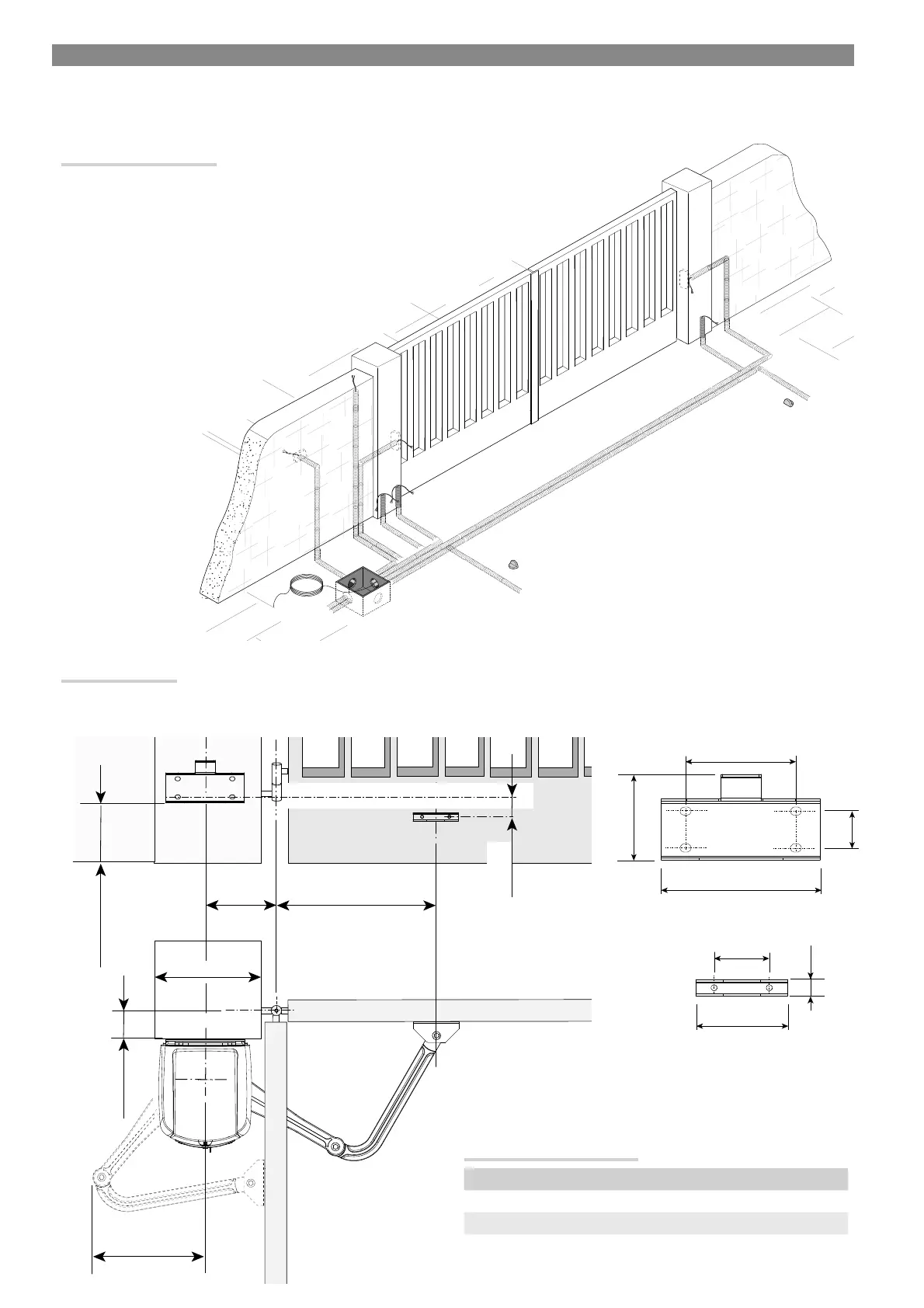

Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation du motoréducteur et des accessoires varie en
fonction des encombrements. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
Les dessins illustrent l'automatisme installé à gauche. L’installation du motoréducteur à droite est symétrique.
Pose des gaines annelées
Prévoir les gaines annelées nécessaires pour les raccordements issus du boîtier de dérivation.
Le nombre de gaines dépend du type d'installation et des accessoires prévus.
Il faut prévoir 2 gaines annelées dans la zone d'installation de l'automatisme.
Fixation des étriers
Identifier le point de fixation de l'étrier portail et établir celui de l'étrier pilier en respectant les dimensions indiquées sur le dessin et dans le
tableau.
Dimensions application (mm)
Ouverture vantail (°) A C MAX. B
90° 140 0 - 200 420
90° 160 - 180 200 380
110° 200 - 220 0 - 50 400
