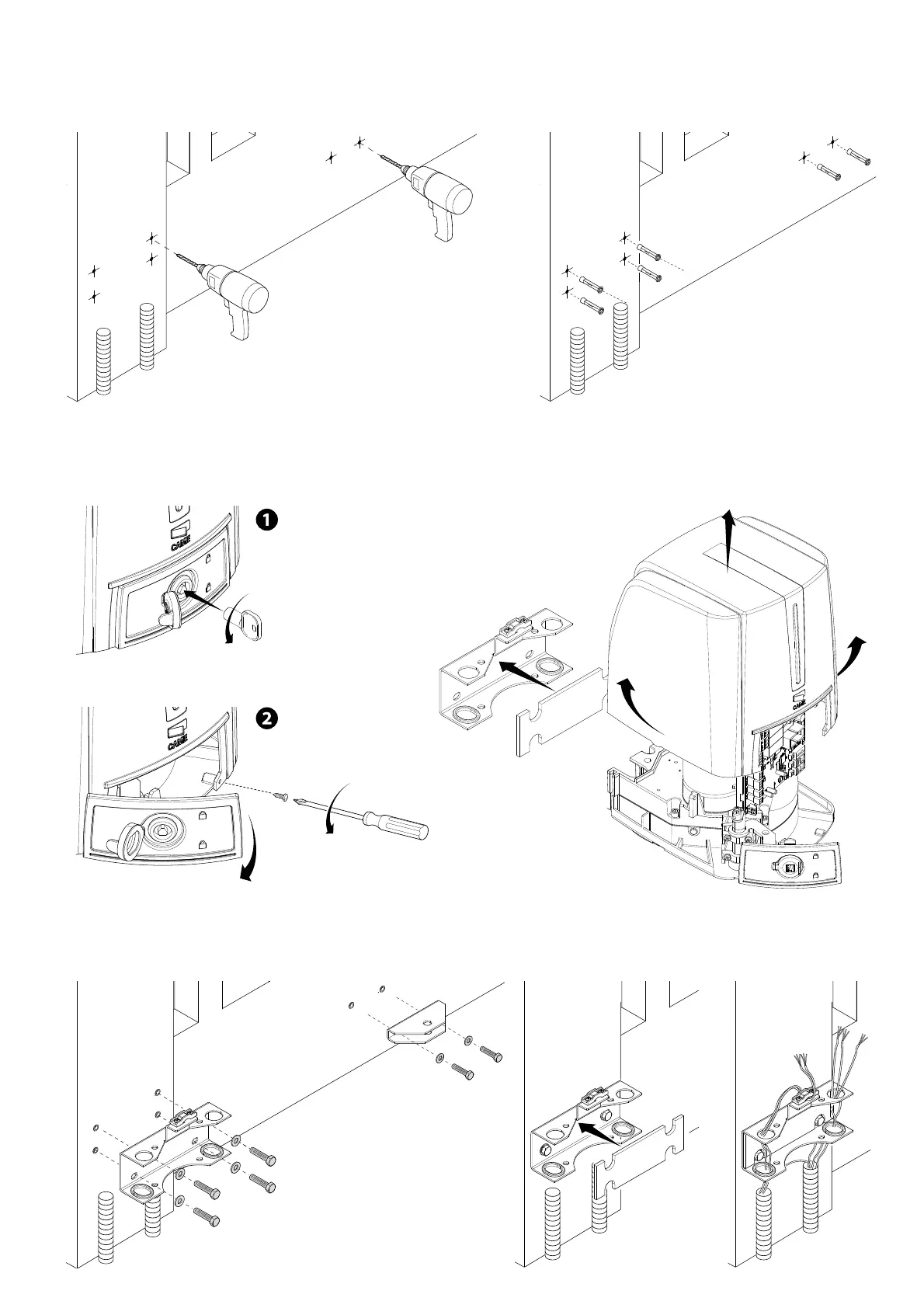

Noter les points de fixation de l'étrier pilier et de l'étrier portail. Les cotes d'entraxe des trous des étriers sont indiquées au paragraphe
dimensions.
Percer les points de fixation, introduire les chevilles ou utiliser des éléments adéquats pour la fixation des étriers.
Les illustrations ne sont fournies qu'à titre indicatif et c'est l'installateur qui doit choisir la solution la plus appropriée selon le type et
l'épaisseur du vantail.
Avant d'installer l'automatisme, enlever le couvercle de la façon suivante : - Ouvrir le capuchon de protection du volet de déblocage, introduire le
triangle dans la serrure et le tourner dans le sens anti-horaire
().
- Ouvrir le volet et dévisser la vis de fixation du couvercle au motoréducteur ().
- Soulever le couvercle en tirant légèrement sur les côtés et extraire l'étrier pilier du motoréducteur ().
Fixer les étriers à l'aide de vis adéquates.
Introduire l'entretoise en caoutchouc dans l'étrier pilier. Préparer les câbles électriques nécessaires aux branchements en les faisant passer à
travers les passe-câbles et en les fixant à l'étrier de fixation au pilier.
