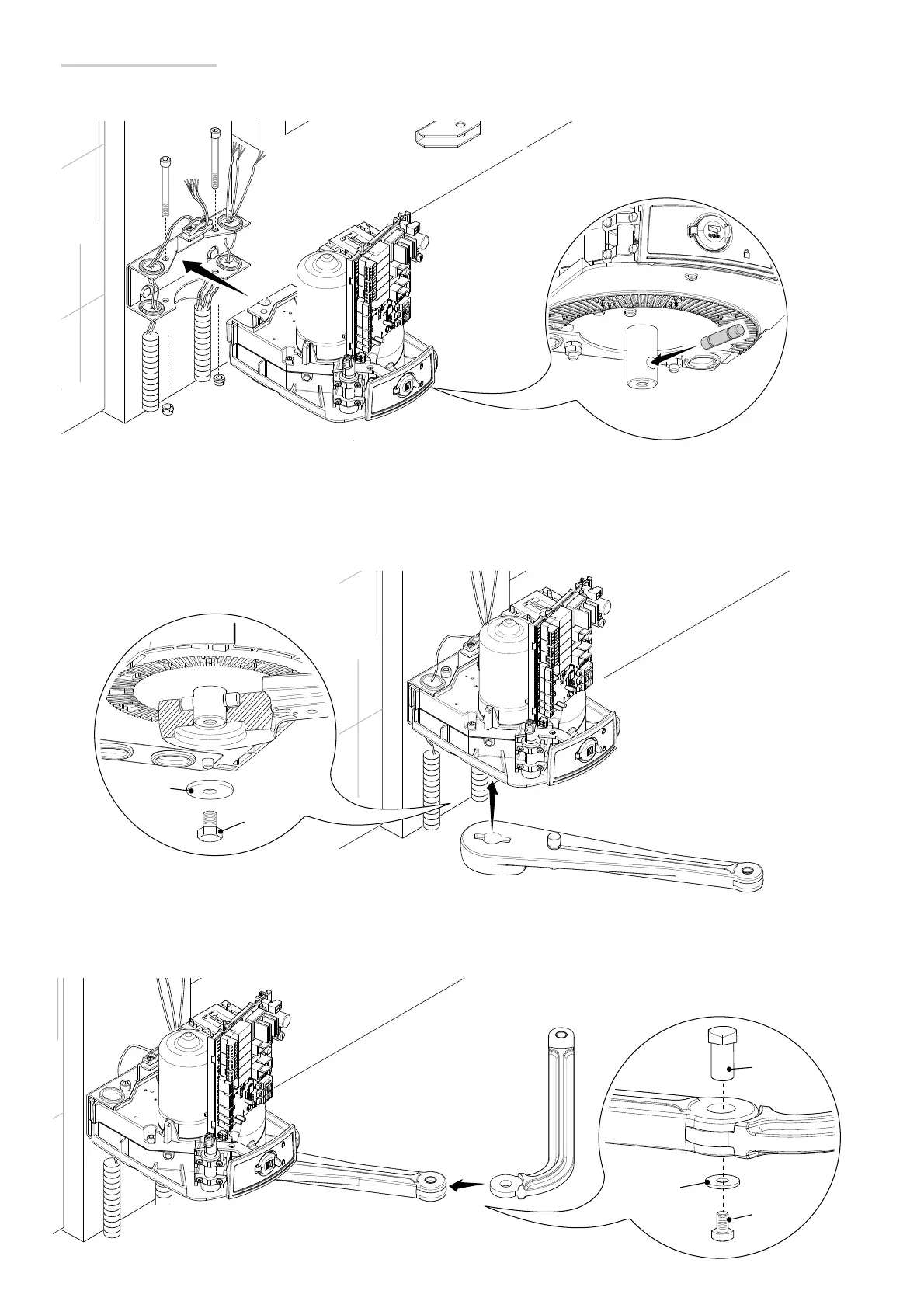

Fixation de l'automatisme
Introduire le motoréducteur dans l'étrier pilier et le fixer à l'aide des vis et des écrous.
Introduire la cheville dans le trou de l'arbre du motoréducteur.
Fixer le bras de transmission à l'arbre à l'aide de la rondelle pour arbre lent et de la vis.
Fixer le bras courbé au bras de transmission à l'aide du goujon, de la vis et de la rondelle.

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
