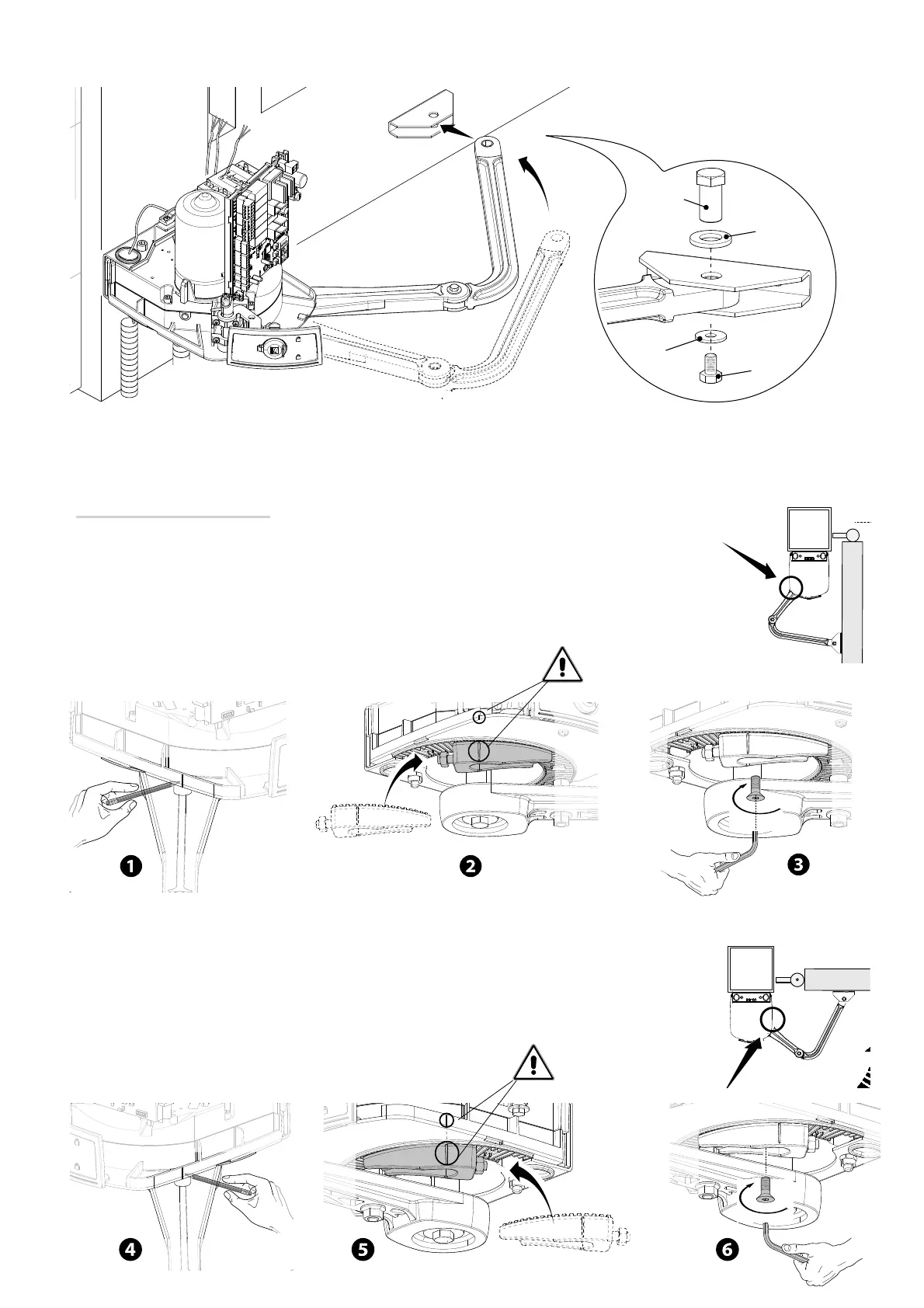

Fixation des butées mécaniques
Débloquer le motoréducteur.
En phase d'ouverture.
Ouvrir complètement le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre du bras().
Fermer manuellement le vantail. Positionner la butée mécanique sous la caisse. Le signe sur la caisse doit
correspondre à la rainure présente sur la butée comme illustré().
Fixer la butée à l'aide de la vis ().
Débloquer le motoréducteur (voir DÉBLOCAGE DU MOTORÉDUCTEUR), fixer le bras courbé à l'étrier de fixation au portail comme indiqué sur le
dessin.
En phase de fermeture.
Fermer le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre du bras
().
Ouvrir manuellement le vantail. Positionner la deuxième butée mécanique en l'approchant de l'autre côté du
bras. Le signe sur la caisse doit correspondre à la rainure présente sur la butée()
. Fixer la butée à l'aide de la vis ().
