230V0
0
17 25
10 11 E 5
24 0
+ -
Page
11 - Code manuel :
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

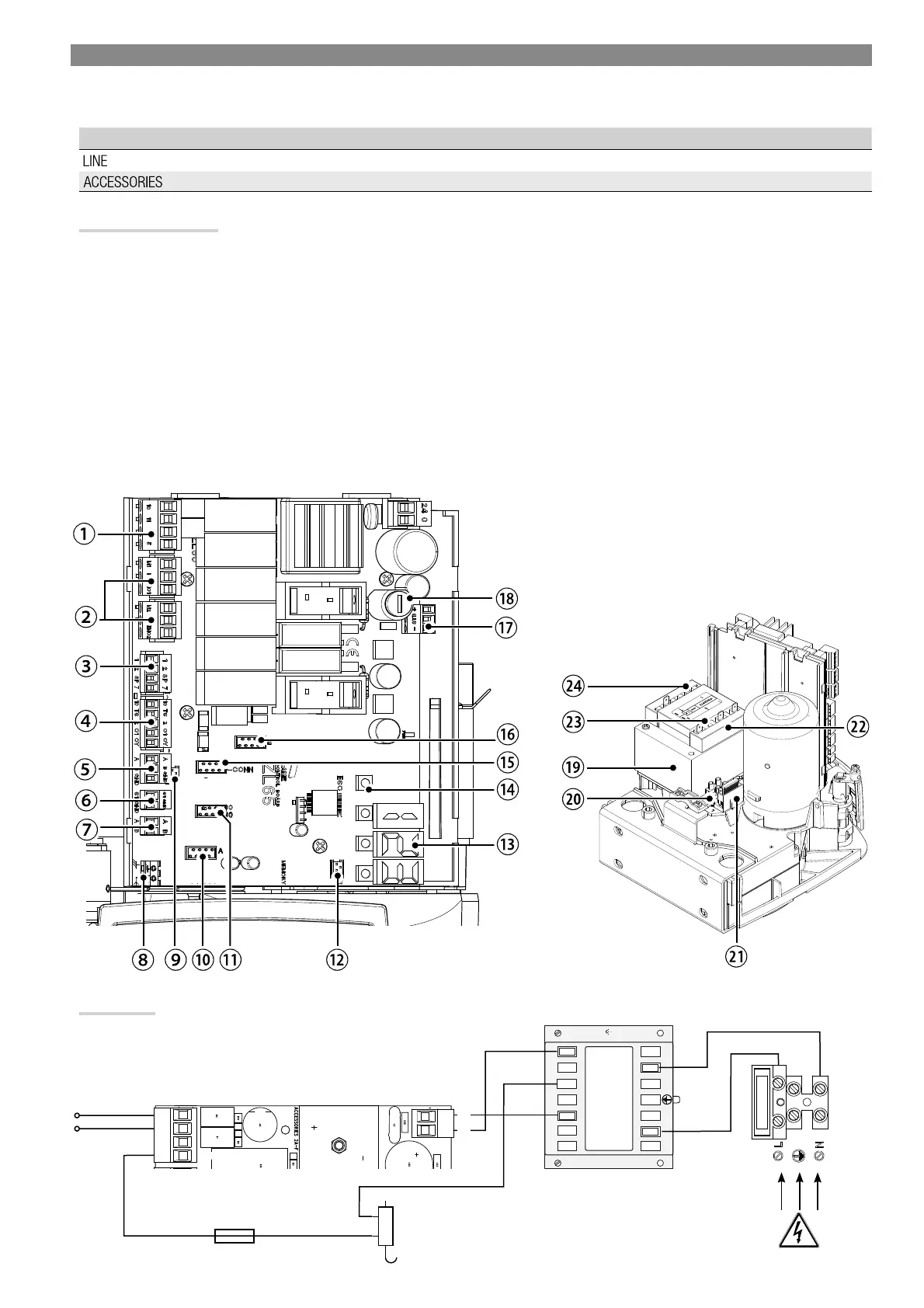

Description des parties
1. Bornier de connexion des dispositifs de signalisation
2. Borniers de connexion des motoréducteurs avec encodeur
3. Bornier de connexion des dispositifs de commande
4. Bornier de connexion des dispositifs de sécurité
5. Bornier de connexion CRP
6. Bornier de connexion du clavier à code
7. Bornier de connexion des dispositifs à transpondeur
8. Bornier de connexion de l'antenne
9. Connecteur pour module CONNECT GW
10. Connecteur pour carte AF
11. Connecteur pour carte R700/R800
12. Connecteur pour carte Memory Roll
13. Afficheur
14. Boutons de programmation
15. Connecteur pour carte RIO-CONN
16. Connecteur pour carte RSE
17. Bornier de connexion du module RGP1
18. Fusible accessoires
19. Transformateur
20. Bornier d'alimentation
21. Fusible de ligne
22. Logement pour module CONNECT GW
23. Logement pour module RGP1
24. Logement pour carte RLB
BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION
⚠
Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries.
Toutes les connexions sont protégées par des fusibles rapides.
FUSIBLES ZL65
- Ligne 2 A-F = 230 V
- Accessoires
2 A-F
230 VAC - 50/60 Hz
Sortie alimentation accessoires
24 VAC/DC - max. 25 W
Entrée alimentation carte
électronique 24 VAC/DC
Connexion serrure électrique 12 VAC - max. 15 W.
Connecter un fusible (non fourni) et sélectionner 2
au moyen de la fonction F 10.
Alimentation
Transformateur
