Blu
Bianco
CA
M
E
ACCESS CONTROL
Nero
Rosso
10 11 E 5
M1 N1 ENC1
M2 N2 ENC2
1 2 3P 7
10 TS 2 CX CY
A B GND
S1 GND
A B
Page
12 - Code manuel :
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

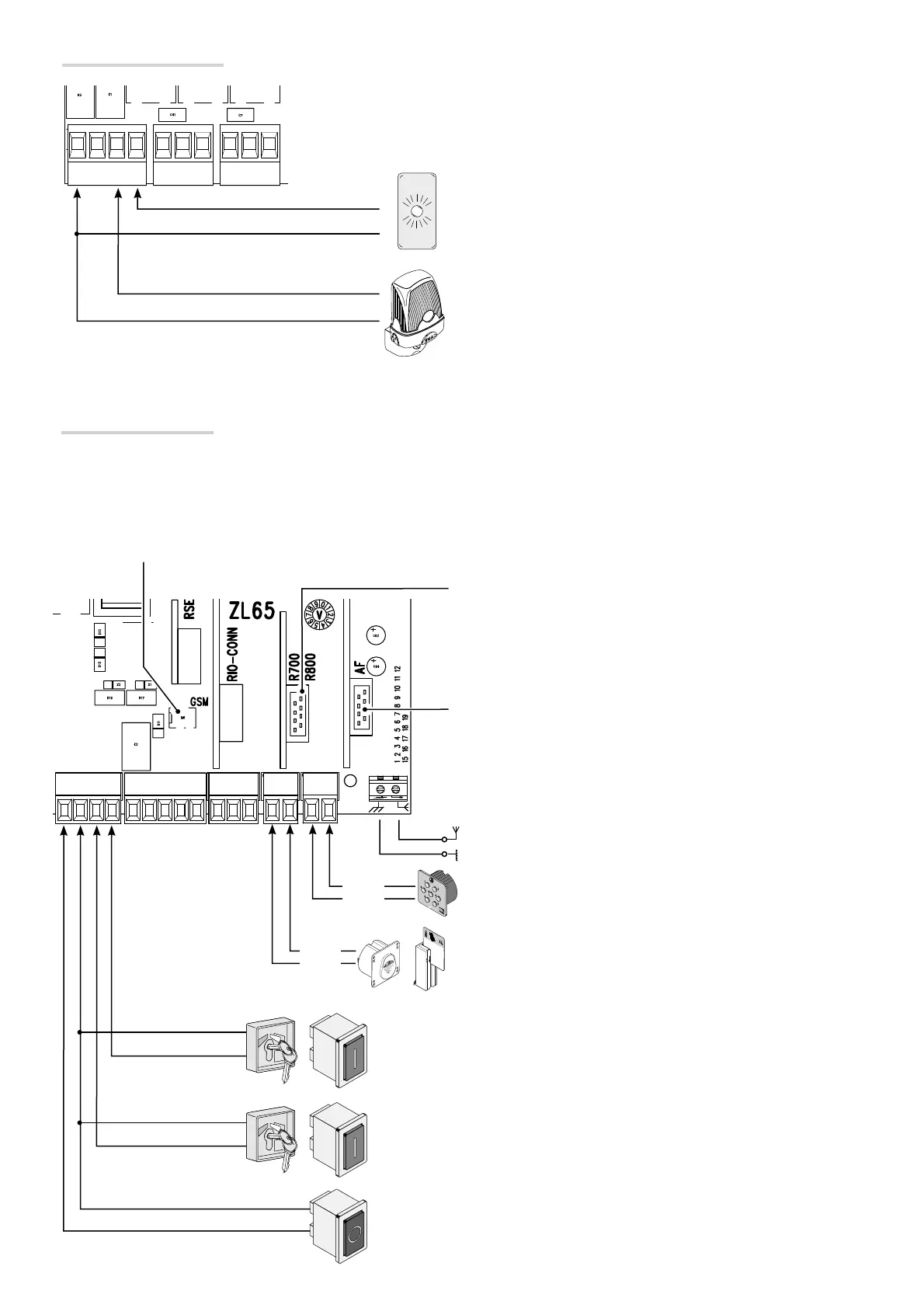

Clavier à code.
Antenne avec câble RG58 pour la commande à distance.
Fonction OUVERTURE PARTIELLE ou PIÉTONNE depuis un dispositif de commande
(contact NO). Voir fonction F 8.
Connecteur pour carte AF (AF868 ou AF43S) pour la commande à
distance.
Bouton d'ARRÊT (contact NF) Permet l'arrêt du portail avec désactivation de la
fermeture automatique. Pour reprendre le mouvement, appuyer sur le bouton de
commande ou sur un autre dispositif de commande. Voir fonction F 1.
Fonction OUVERTURE-FERMETURE-INVERSION (pas-à-pas) depuis un dispositif
de commande (contact NO). Il est également possible d'activer la commande
OUVERTURE-ARRÊT-FERMETURE-ARRÊT (séquentielle) depuis la programmation des
fonctions. Voir fonction F 7.
Bleu
Blanc
Connecteur pour carte R700 (pour l'utilisation du transpondeur ou du
lecteur de cartes) ou pour carte R800 (pour l'utilisation du clavier à
code).
Transpondeur ou lecteur de cartes.
Noir
Rouge
Connecteur pour module CONNECT GW.
En cas de connexion du module RGP1 ou de la
carte RSE, CONNECT GW ne fonctionne pas.
Dispositifs de commande
ATTENTION ! Avant l'insertion d'une carte enfichable (ex. : AF, R800) il est OBLIGATOIRE DE METTRE HORS TENSION et de déconnecter les
éventuelles batteries.
Sortie connexion feu clignotant ou lampe cycle.
(Portée contact : 24 VAC/DC - 25 W max.). Voir fonction F 18.
Sortie signalisation portail ouvert.
(Portée contact 24 VAC/DC - 3 W max.). Voir fonction F 10.
Dispositifs de signalisation
