CAME FAST 70 User Manual

1 2 3P 7
10 TS 2 CX CY
10 11 E 5
DFW
1 2 3P 7
10 TS 2 CX CY
DELTA
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
A B GND
TX
+ + - NO C
-
NC
DELTA-S DIR
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
-
+
-
A B GND
Page
14
14 - Code manuel :
FA00095-FR
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

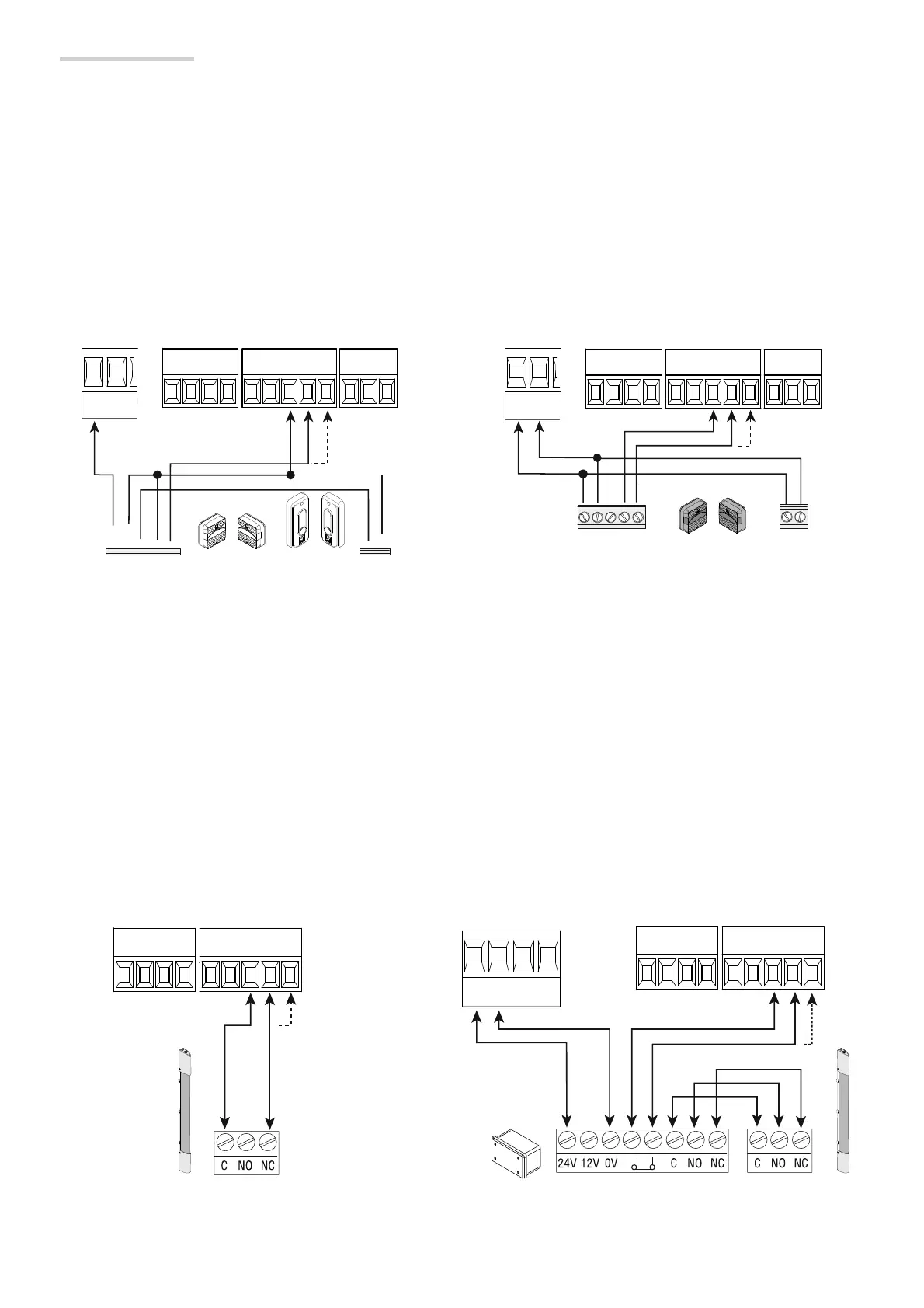

DFW avec carte DFI pour le contrôle des
connexions
Bords sensibles
Confi gurer le contact CX ou CY (NF), entrée pour dispositifs de sécurité, type bords sensibles, conformes à la norme EN 12978.
Voir fonctions entrée CX (Fonction F2) ou CY (Fonction F3) en :
- C7 réouverture durant la fermeture. Durant la phase de fermeture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à
ouverture totale du portail ;
- C8 refermeture durant l'ouverture. Durant la phase d'ouverture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à
fermeture totale du portail.
 En cas de non utilisation des contacts CX et CY, les désactiver durant la phase d'auto-apprentissage.
Dispositifs de sécurité
Photocellules
Confi gurer le contact CX ou CY (NF), entrée pour dispositifs de sécurité, type photocellules, conformes à la norme EN 12978.
Voir fonctions entrée CX (Fonction F2) ou CY (Fonction F3) en :
- C1 pour la réouverture durant la fermeture. Durant la phase de fermeture du portail, l'ouverture du contact provoque l'inversion du mouvement
jusqu'à ouverture totale du portail ;
- C2 pour la refermeture durant l'ouverture. Durant la phase d'ouverture du portail, l'ouverture du contact provoque l'inversion du mouvement
jusqu'à fermeture totale du portail ;
- C3 pour l'arrêt partiel. Arrêt du portail en mouvement avec fermeture automatique (si la fonction de fermeture automatique a été activée) ;
- C4 attente obstacle. Arrêt du portail en mouvement avec reprise du mouvement après élimination de l'obstacle.
 En cas de non utilisation des contacts CX et CY, les désactiver durant la phase d'auto-apprentissage.

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
