CAME FAST 70 User Manual

DELTA
TX 2
+- + - NO C NC
10 11 E 5
1 2 3P 7
10 TS 2 CX CY
A
+
-
-
+
-
1
2
3P
7
10
TS
2
CX
CY
A
B
GND
10 2 TX C NC TX 2
DELTA-S DIR
RSE
RIO-CELLRIO-EDGE
RIO-LUX
A B GND
10 TS 2 CX CY
A B GND
S1 GND
A B
UTP CAT 5
1 2 3 4
1
2
3
4
RIO-CONN
T
S 2 CX CY
A B GND
S1 GND
A B
Page
15
15 - Code manuel :
FA00095-FR
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

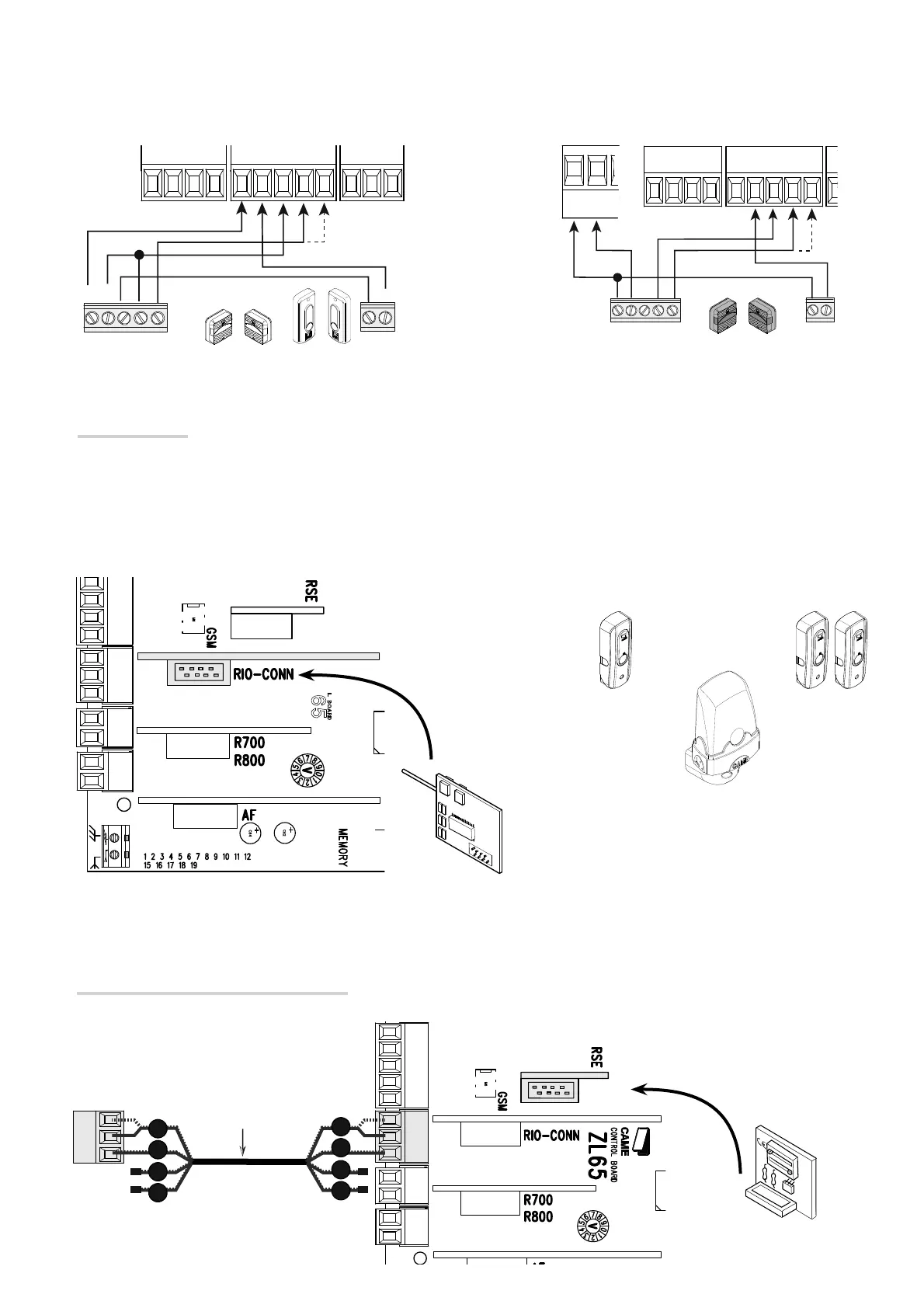

Connexion série RS485 avec carte RSE
à l'installation domotique via CRP (Came
Remote Protocol).
Connexion avec Came Remote Protocol (CRP)
Connexion des dispositifs de sécurité (test sécurité)
La carte contrôle l'e cacité des dispositifs de sécurité (ex. : photocellules) à chaque commande d'ouverture ou de fermeture .
Toute éventuelle anomalie désactive les commandes, quelles qu'elles soient, et l'écran a che le message E 4.
Pour ce type de connexion, activer la fonction F 5.
Insérer la carte RSE.
Dispositifs sans fil
Insérer la carte RIO-CONN sur le connecteur dédié sur la carte électronique.
Confi gurer la fonction à associer au dispositif sans fi l (F65, F66, F67 et F68).
Confi gurer les accessoires sans fi l (voir manuel de l'accessoire à confi gurer).
 Si les dispositifs ne sont pas confi gurés avec la carte RIO-CONN, l'écran a che l'erreur E 18.
⚠
En cas de brouillages de radiofréquence au niveau de l'installation, le système sans fi l désactive le fonctionnement normal de l'automatisme et
l'écran a che l'erreur E 17.

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
