27 - Code manuel :
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

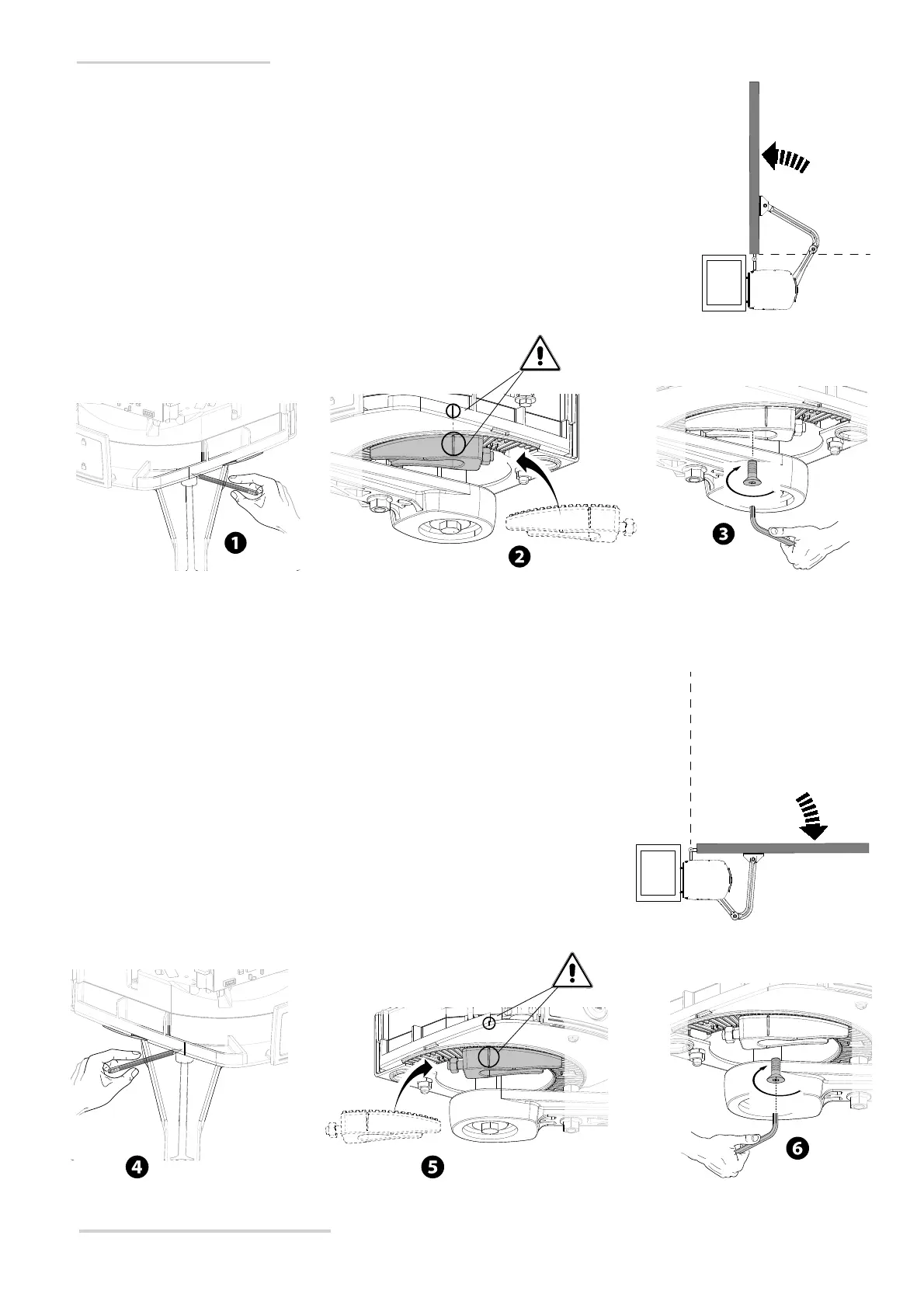

Fixation des butées mécaniques
Débloquer le motoréducteur.
En phase d'ouverture.
Ouvrir complètement le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre du bras ().
Fermer manuellement le vantail. Positionner la butée mécanique sous la caisse. Le signe sur la caisse doit
correspondre à la rainure présente sur la butée comme illustré
().
Fixer la butée à l'aide de la vis ().
En phase de fermeture.
Fermer le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre du bras ().
Ouvrir manuellement le vantail. Positionner la deuxième butée mécanique en l'approchant de l'autre côté
du bras. Le signe sur la caisse doit correspondre à la rainure présente sur la butée ().
Fixer la butée à l'aide de la vis ().
Détermination des points de fin de course
Consulter le chapitre concernant l’ouverture vers l’intérieur.
