CAME FAST 70

M1 N1 ENC1
M2 N2 ENC2
FA7024CB
FA7024
FA7024FA7024CB
M1 N1 ENC1
M2 N2 ENC2
M1 N1 ENC1
M2 N2 ENC2
M1 N1 ENC1
M2 N2 ENC2
M N E
M N E
Page
28
28 - Code manuel :
FA00095-FR
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

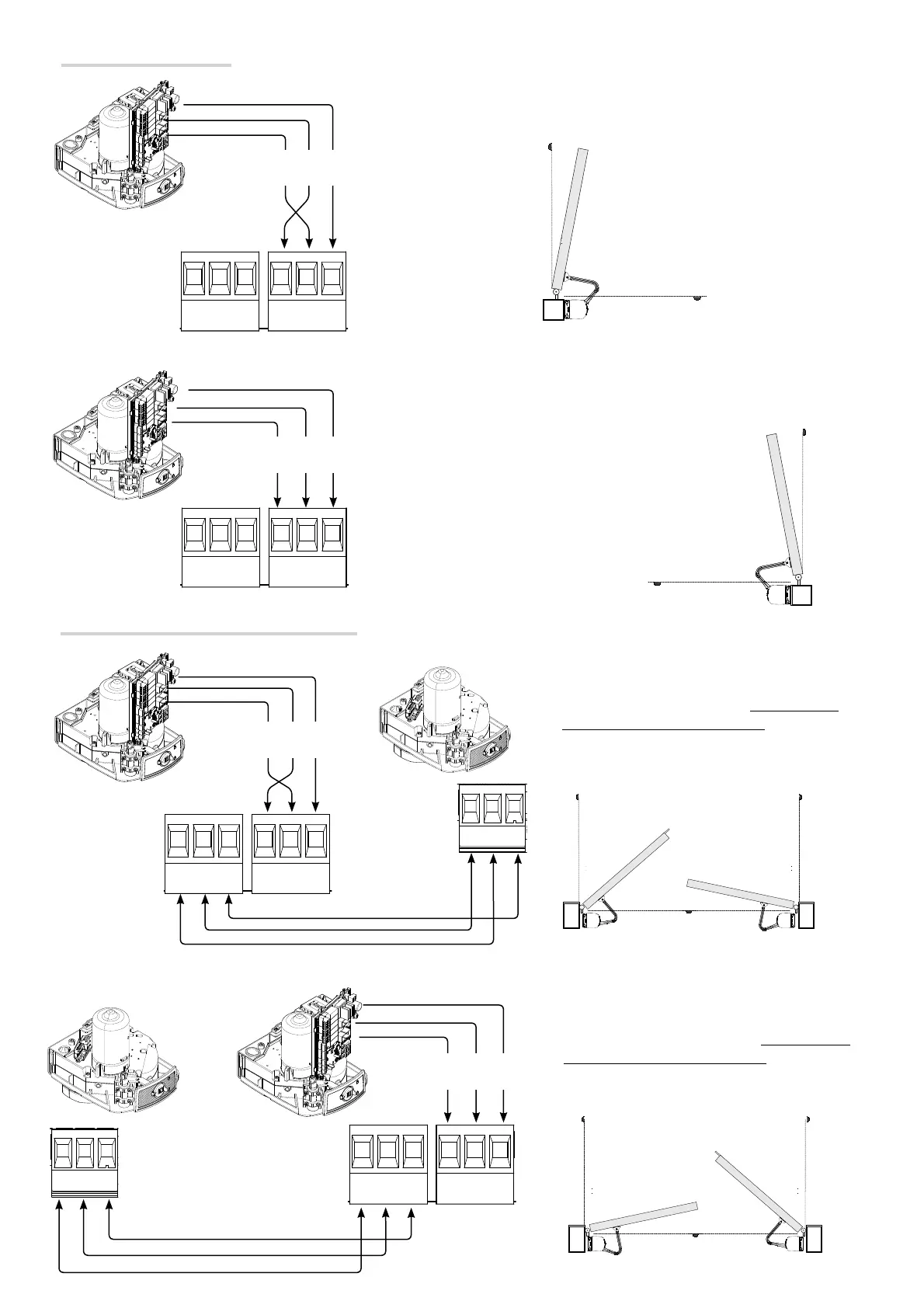

Connexion de l'automatisme
Connexion de l'automatisme et du motoréducteur
Branchements électriques :
automatisme installé à droite (vue interne).
Branchements électriques :
automatisme installé à gauche (vue interne).
Branchements électriques :
automatisme installé à gauche et motoréducteur
installé à droite (vue interne) avec système d'auto-
matisme retardé durant la fermeture.
Branchements électriques :
automatisme installé à droite et motoréducteur
installé à gauche (vue interne) avec système d'auto-
matisme retardé durant la fermeture.
MARRON
NOIR
BLEU
MARRON
NOIR
BLEU
MARRON
NOIR
BLEU
MARRON
NOIR
BLEU
