Casio FE-700 MEX

— 31 —

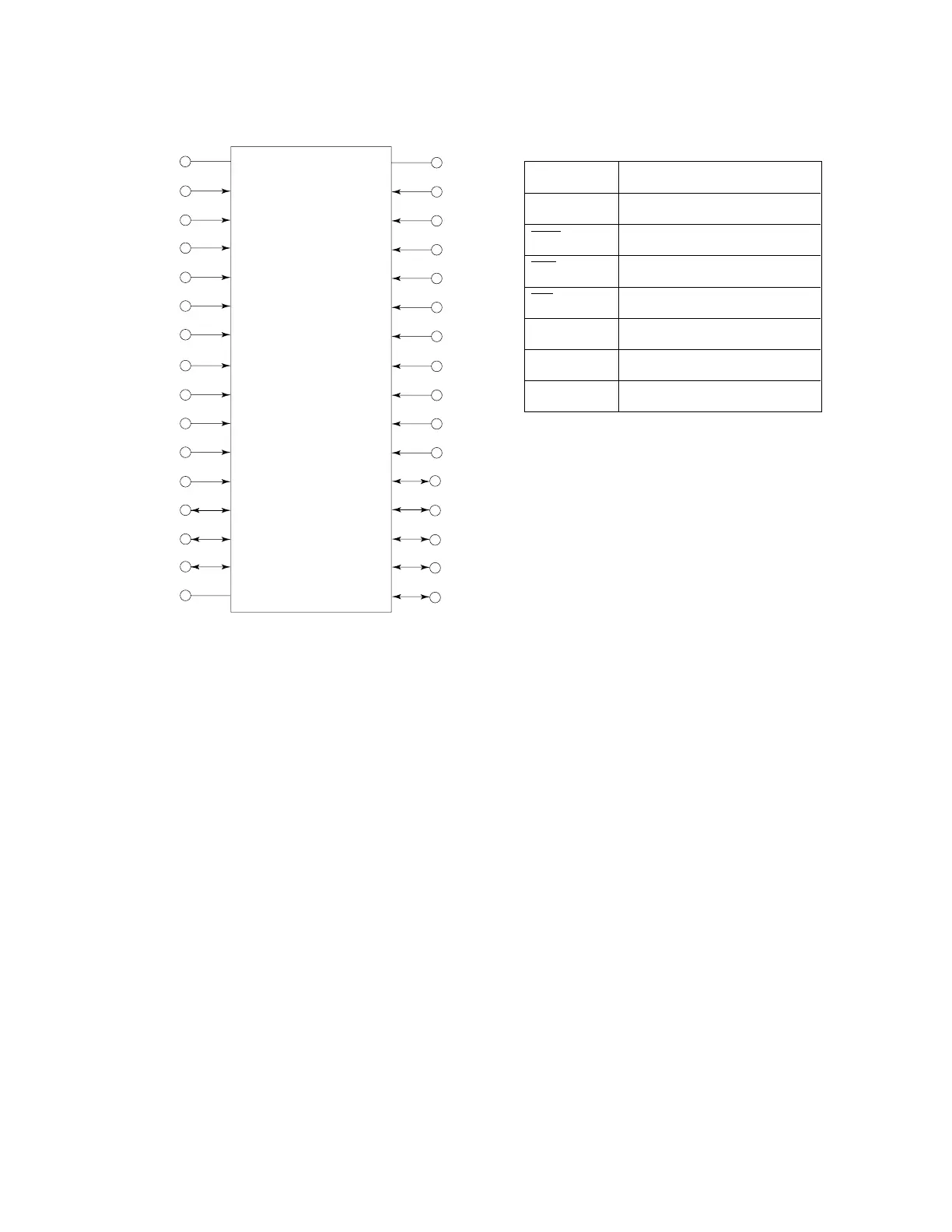

14. (IC15)
A0-A16
I/O1~I/O8
CE1, /CE2
WE
OE
Vcc
GND
NC
Address Inputs
Data Outputs
Chip Enable Inputs 1,2
Right Enable Inputs
Output Enable Inputs
Supply Voltage
Ground
Not Connected Internaly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
Vcc
A15
CE2
/WE
A13
A8
A9
A11
/OE
A10
/CE1
I/O8
I/O7
I/O6
I/O5
I/O4
NC
A16
A14
A12
A7
A6
A5
A4
A3
A2
A1
A0
I/O1
I/O2
I/O3
GND
