CEA COMPACT 364 - Assemblage de la Soudeuse

15

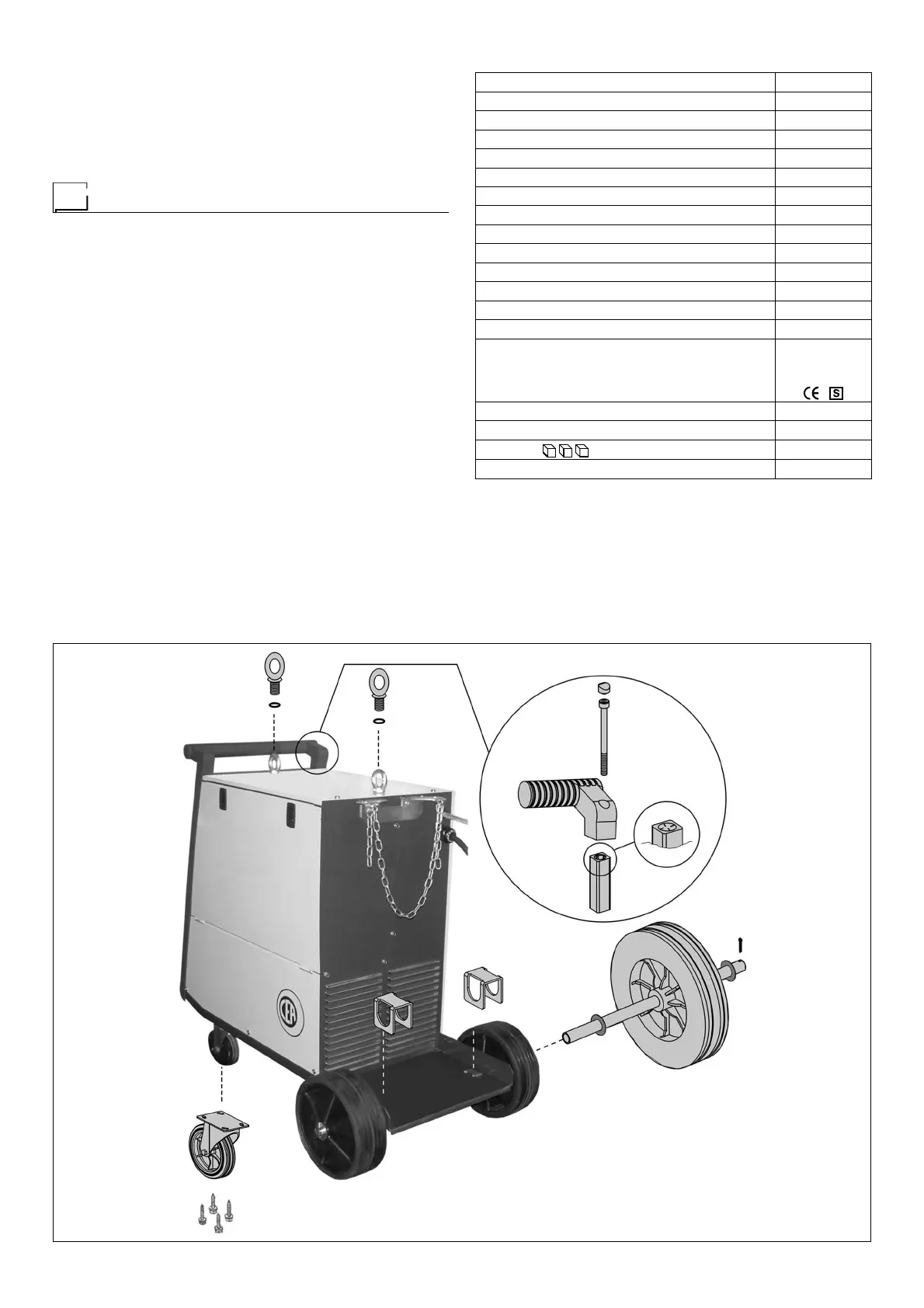

FIG. A
2000H917
Le traineur est muni d’une poignée qui facilite le transport ma-
nuel et d’un crochet qui permet de le lever et de le suspendre
à un support.
REMARQUE: Ces dispositifs pour soulever et transporter
l’appareil sont conformes aux dispositions prescrites par les
normes européennes. N’utilisez pas d’autres dispositifs comme
moyens de levage et de transport.
Assemblage de la soudeuse
La composition standard de cet appareil à souder est consti-
tuée par:
• Générateur COMPACT 364.
• Câble de masse (facultatif).
L’équipement comprend aussi les roues postérieures pour le
déplacement de la soudeuse, une chaîne pour pouvoir fixer
aisément la bouteille de gaz au chariot porte bouteille, une
poignée qui sert exclusivement au transport manuel de la ma-
chine, deux boulons à œil qui servent à soulever de terre la
machine.
Effectuer les opérations suivantes au moment de la réception
de l’appareil:
• Retirer de l’emballage le générateur de soudure et tous les
accessoires et composants relatifs.
•
Contrôler que l’installation de soudure est en bon état, en
cas contraire le signaler immèdiatement au revendeur- dis-
tributeur.
•
Contrôler que toutes les grilles de ventilation soient ouvertes
et qu’il n’y ait aucun jet qui obstrue le passage correct de l’air.
• Assembler la machine suivant les indications illustrées dans
la figure A.
Tableau 1
Modèle COMPACT 364
Alimentation triphasée 50/60 Hz V 230/400
Réseau d’alimentation: Z
max
 (*)
Puissance absorbée @ I
2
Max kVA 17,3
Fusible à retardement (I
2
@ 60%) A 25/20
Facteur de puissance / cosφ 0,96
Rendement maximale  0,66
Tension secondaire à vide (max) V 18,5 ÷ 45
№ positions commutateur 14
Courant de soudage A 45 ÷ 350
Courant de soudage @ 100% (40°C) A 200
Courant de soudage @ 60% (40°C) A 260
Courant de soudage @ 35% (40°C) A 350
Diamètre du fil mm 0,6 ÷ 1,2
Réglementations
IEC 60974-1
IEC 60974-5
IEC 60974-10
Degré de protection IP 23 S
Classe d’isolation H
Dimensions
mm 860-540-790
Poids kg 83
(*) IMPORTANT:
• Cette installation remplit les conditions prescrites par la norme EN/
IEC 61000-3-12 sur les émissions harmoniques.
•
Cette installation, testée conformément aux dispositions prévues par
la norme EN/IEC 61000-3-3, remplit les conditions prévues par la
norme EN/IEC 61000-3-11.
