39

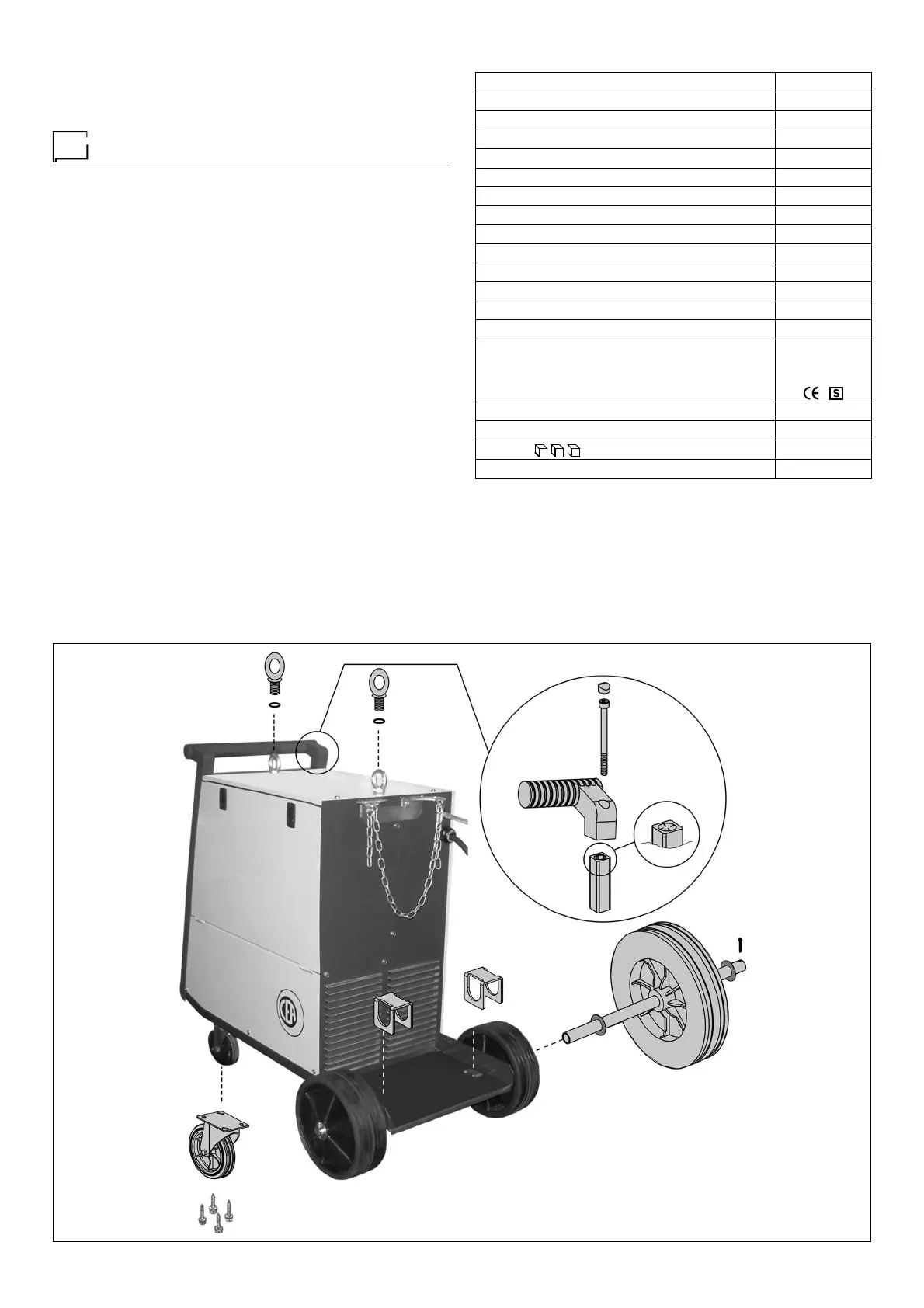

FIG. A
2000H917
NOTA: Estes dispositivos de levantamento e transporte são
conforme às disposições prescritas pelas normas europeias.
Não utilize outros dispositivos como meios de levantamento
e transporte.
Montagem da soldadora
A composição padrão desta instalação de soldadura é cons-
tituída por:
• Gerador COMPACT 364.
• Cavo de massa (optional).
Entregues com a máquina há também: as rodas traseiras para
a movimentação da solda, uma corrente para poder fixar como-
damente a garrafa do gás ao carrinho porta-garrafa, um punho
que serve exclusivamente para o transporte manual da máqui-
na e dois olháis para levantar a máquina do chão.
Execute as seguintes operações ao receber a máquina:
•
Retire o gerador de soldadura e todos os relativos acessó-
rios componentes da embalagem.
• Controle se a instalação de soldadura está em boas condi-
ções senão avise imediatamente o revendedor - fornecedor.
•
Controle se todas as grades de ventilação estão abertas
e se não há saídas que impeçam a passagem certa do ar.
• Assemble a máquina seguindo as indicações da figura A.
Tabela 1
Modelo COMPACT 364
Alimentação trifàsica 50/60 Hz V 230/400
Fonte de alimentação eléctrica: Z
max
(*)
Potência absorvida @ I
2
Max kVA 17,3
Fusível retardado (I
2
@ 60%) A 25/20
Factor de potência / cosφ 0,96
Rendimento máximo 0,66
Tensão secundária em vazio (máx) V 18,5 ÷ 45
№ posições comutador 14
Campo de regulagem A 45 ÷ 350
Corrente utilizável @ 100% (40°C) A 200
Corrente utilizável @ 60% (40°C) A 260
Corrente utilizável @ 35% (40°C) A 350
Diâmetro do filo mm 0,6 ÷ 1,2
Regulamentos
IEC 60974-1
IEC 60974-5
IEC 60974-10
Classe de proteção IP 23 S
Classe de isolamento H
Dimensão
mm 860-540-790
Peso kg 83
(*) IMPORTANTE:
• Este equipamento respeita os requisitos prescritos pela norma EN/
IEC 61000-3-12 relativamente às emissões harmónicas.
•
Este sistema, testado em conformidade com a norma EN/IEC 61000-
3-3, satisfaz as condições estabelecidas pela norma EN/IEC 61000-
3-11.
