CEA COMPACT 364 - Montering Af Svejseapparatet

45

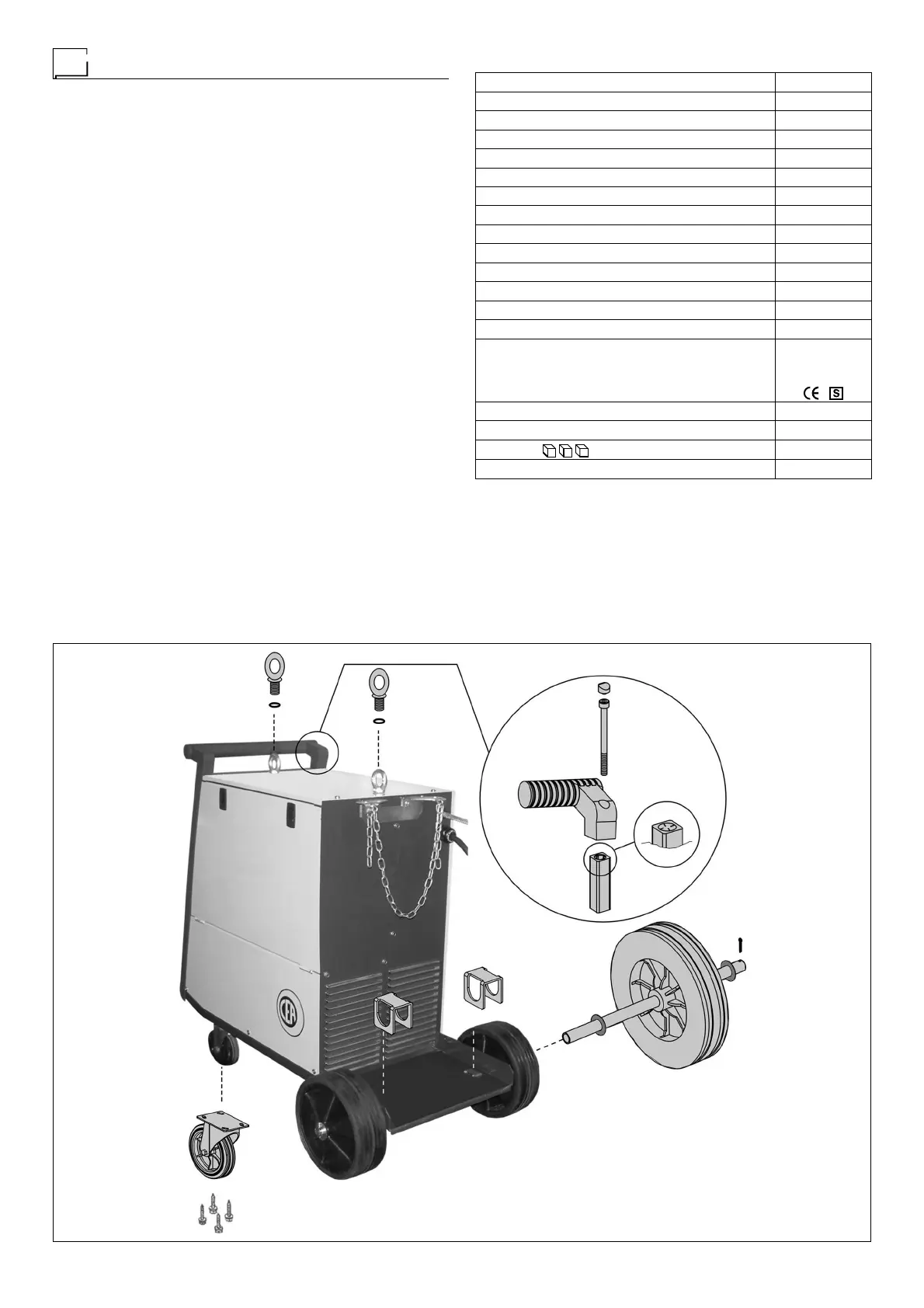

FIG. A
2000H917
Montering af svejseapparatet
Standardsammensætningen af dette svejseanlæg består af
følgende:
• Generator COMPACT 364.
• Jordledning (optional).
Udstyret omfatter også: baghjul til bevægelse af svejsemaski-
nen, en kæde til let fastgørelse af gasflasken på flaskevognen,
et håndtag der udelukkende er beregnet til manuel transport af
maskinen, to løfteringe til brug for at hæve maskinen fra jorden.
Følg nedstående instruktioner, når maskinen modtages:
• Fjern svejsegeneratoren og alle de tilhørende komponenter
fra emballagen.
•
Efterse, at svejseanlægget er i god stand. Hvis det ikke er til-
fældet, meddeles dette straks til forhandleren/distributøren.
• Kontrollér, at alle ventilationsriste er åbne, og at der ikke er
genstande, som blokerer for en korrekt luftgennemstrømning.
• Maskinen skal samles ved at følge anvisningerne angivet i
figur A.
Tabel 1
Model COMPACT 364
Trefaset strømforsyning 50/60 Hz V 230/400
Strømtilførelsesnet: Z
max
 (*)
Strømforbrug @ I
2
Max kVA 17,3
Træge sikringer (I
2
@ 60%) A 25/20
Styrkefaktor / cosφ 0,96
Maksimal ydelse  0,66
Sekundær tomgangsspænding (max) V 18,5 ÷ 45
Omlægger positionenummer 14
Reguleringsfelt A 45 ÷ 350
Strøm der kan anvendes @ 100% (40°C) A 200
Strøm der kan anvendes @ 60% (40°C) A 260
Strøm der kan anvendes @ 35% (40°C) A 350
Ledningsdiameter mm 0,6 ÷ 1,2
Direktiver
IEC 60974-1
IEC 60974-5
IEC 60974-10
Isoleringsklasse IP 23 S
Beskyttelsesgrad H
Dimensions
mm 860-540-790
Vægt kg 83
(*) VIGTIGT:
•
Dette anlæg opfylder kravene om harmoniske strømme, der foreskri-
ves af standard EN/IEC 61000-3-12.
•
Dette anlæg, afprøvet i henhold til det der beskrives i normen EN/
IEC 61000-3-3, tilfredsstiller de krav der beskrives i normen EN/IEC
61000-3-11.
