Langan asetus
•
Avaa liikkuvan osan kansi ja aseta puola (Ø 300 mm) sitä
varten olevaan pitimeen siten, että lanka rullautuu auki myö-
täpäivään ja keskittämällä pitimen ulkoneva osa puolan vas-
taavaan reikään.
•

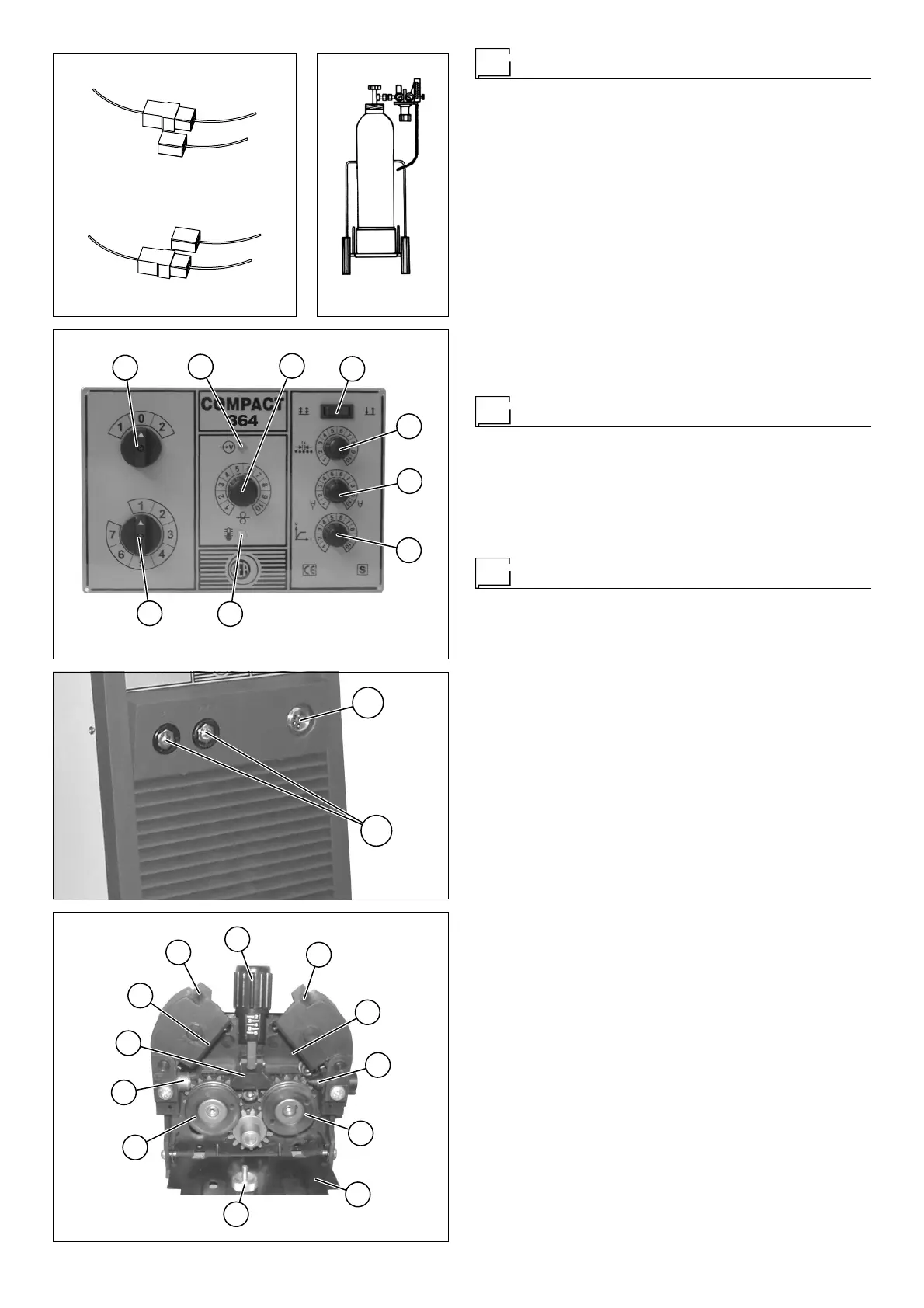

Aseta langan pää vetomekanismin ohjaimeen (Ase. 1,
Kuva F).
•
Nosta joutorulla (Ase. 7, Kuva F) vapauttamalla rullien pai-
nelaite (Ase. 5, Kuva F). Tarkista, että moottorin rullan ul-
ko-osaan (Ase. 3, Kuva F) on painettu käytetyn langan
halkaisija.
•
Aseta lanka sen ohjaimen suojaputkeen (Ase. 4, Kuva F)
muutaman senttimetrin verran. Laske joutorullaa alaspäin
ja varmista, että lanka asettuu moottorirullan rakoon. Sää-
dä tarvittaessa rullien välistä painetta tarkoitusta varten ole-
vien ruuvien avulla (Ase. 5, Kuva F). Paine on oikea silloin,
kun rullat eivät pääse liukumaan langalla. Liian kova paine
voi aiheuttaa langan vääntymistä ja kasaantumista suojaput-
ken suulle. Riittämätön paine aiheuttaa puolestaan hitsaus-
jäljen heikentymistä.
Vetorullien asennus
Löysää mutteria (Ase. 6, Kuva F). Nosta vapaakelan pidikkeen
ulokkeita (Ase. 2, Kuva F) ja toimi seuraavalla tavalla:
• Jokaisen rullan molemmalle ulkopinnalle on merkitty langan
tyyppi ja halkaisija.
•
Asenna sopivat rullat (Ase. 3, Kuva F) ottaen huomioon kier-
teen asento käytetyn langan halkaisijaan nähden.
• Kiinnitä uudelleen mutteri (Ase. 6, Kuva F).
Hitsaus
TÄRKEÄÄ: Tarkista uudelleen ennen hitsauslaitteen käynnis-
tämistä, että sähköverkon jännite ja taajuus vastaavat tietokyl-
tissä olevia arvoja.
•
Käynnistä hitsauslaite kääntämällä kommutaattorikytkin (se.
1, Kuva D) asentoon 1.
• Jos vihreä LED syttyy (Ase. 2, Kuva D), hitsauslaite on kyt-
ketty päälle ja toimintavalmis.
• Aseta hitsausjännitteen kommutaattori (Ase. 9, Kuva D) so-
pivimpaan asentoon suoritettavaa työtä varten.
•
Poista kaasun ohjaussuutin ja langan ohjain polttimesta, jot-
ta lanka pääsee vapaasti ulos täytön aikana. Varmista, että
langanohjaimen suutin vastaa käytettävän langan läpimittaa.
•
Säädä langan nopeuden potentiometri asentoon 3 (Ase. 3,
Kuva D).
•
Paina polttimen painiketta, kunnes polttimen lanka tulee ulos.
•
Ruuvaa langanohjaimen suutin takaisin paikoilleen polttimen
päähän.
• Asenna sopiva kaasun ohjaussuutin.
• Suojaa kaasun ohjaussuutin ja polttimen langanohjaussuu-
tin hitsausroiskeilta.
•
Liitä maadoitusjohdon pihti hitsattavaan kappaleeseen (ks.
Kuva G).
• Hitsauslaite on valmis hitsaukseen.
•
Aloita hitsaaminen lähestymällä hitsauspistettä ja paina polt-
timen painiketta.
•
Kun hitsaustoimenpide on suoritettu, poista jätteet, kytke vir-
ta laitteesta ja sulje kaasupullo.
2
5
2
8
1
3
7
6
3
4
9
8
KUVA F
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
KUVA B KUVA C
1
2
3
4
5
6
7
8
9
KUVA D
10
11
KUVA E
