BELANGRIJK: Het apparaat van de grond tillen enkel en al-
leen bij middel van het gebruik van de daartoe voorziene beu-
gels.
De draadaanvoerder is voorzien van een handgreep voor het
handmatig vervoer, en een haak waarmee het opgetild en aan
een steun kan worden gehangen.
LET OP: Deze hef- en transportsystemen voldoen aan de voor-
schriften van de Europese normen. Gebruik geen andere werk-
tuigen voor het optillen en het vervoer.
Assemblage van de lasmachine
De standaardsamenstelling van deze lasinstallatie bestaat uit:
• Generator COMPACT 364.
• Massakabel (optioneel).
Bij de uitrusting zijn ook de achterste wielen inbegrepen voor
het bewegen van het lasapparaat, een ketting die een gemak-
kelijk vastbinden toelaat van de gasfles aan de gasfleshouder,
een handvat dat enkel en alleen wordt gebruikt voor het hand-
matig transport van de machine, twee beugels die dienen om
de machine van de grond op te tillen. Voer de volgende han-
delingen uit bij ontvangst van de machine:
• Verwijder de lasgenerator en alle bijbehorende accessoires
en componenten uit de verpakking.
•
Controleer of de lasinstallatie in goede staat verkeert, zo
niet meldt dit dan onmiddellijk aan de verkoper-distributeur.
•
Controleer of alle ventilatieroosters open zijn en er geen ob-
jecten zijn die de luchtstroom kunnen belemmeren.
•

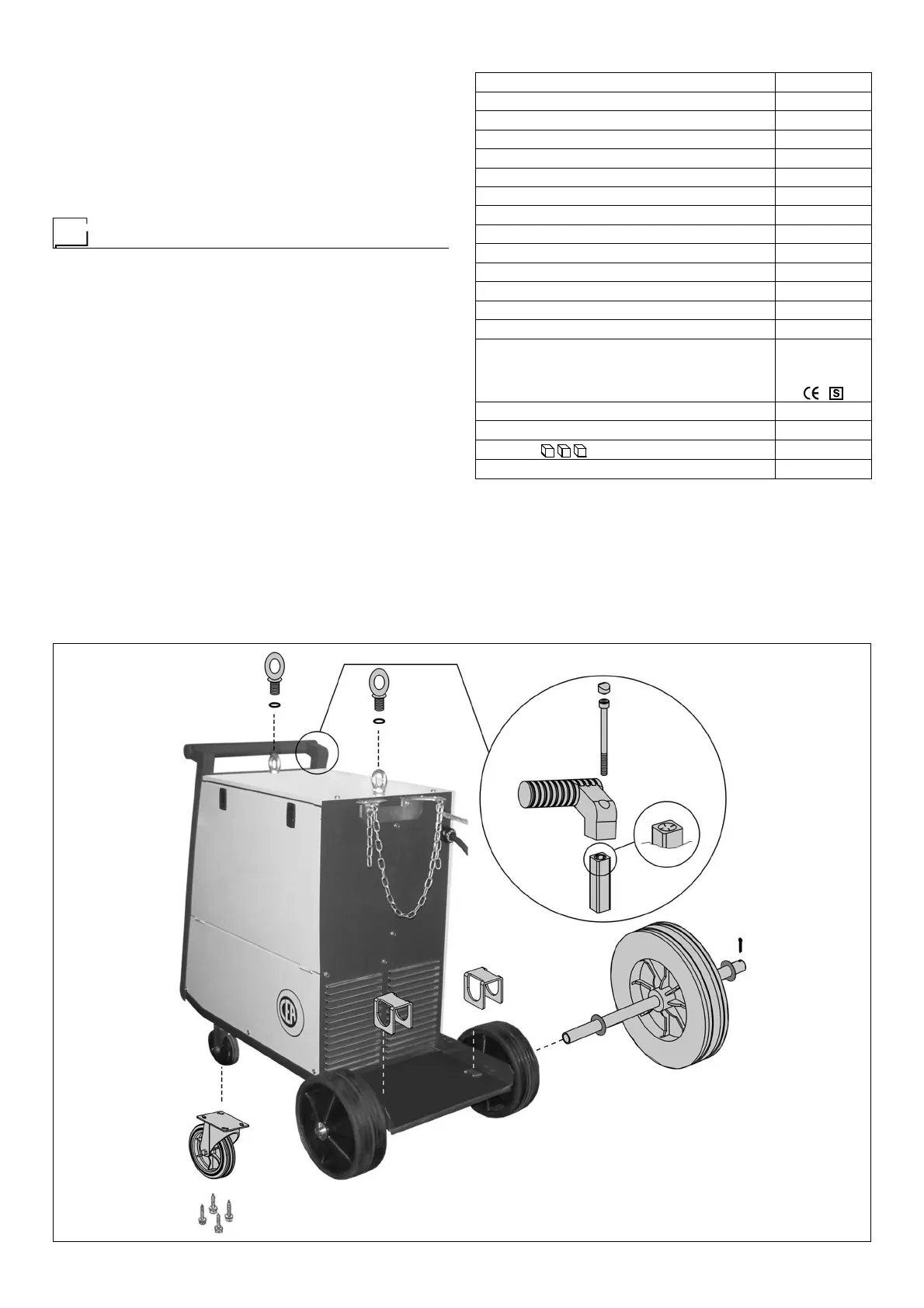

De machine assembleren door het volgen van de aanwijzin-
gen die zijn aangebracht in Fig. A.
Tabel 1
Model COMPACT 364
Driefasige voeding 50/60 Hz V 230/400
Hoofnet voeding: Z
max
(*)
Geabsorbeerd vermogen @ I
2
Max kVA 17,3
Zekeringen vertraagd (I
2
@ 60%) A 25/20
Vermogensfactor / cosφ 0,96
Maximaal rendement 0,66
Secundaire spanning onbelaste werking (max) V 18,5 ÷ 45
Schakelaar standennummer 14
Reguleringsveld A 45 ÷ 350
Bruikbare stroom @ 100% (40°C) A 200
Bruikbare stroom @ 60% (40°C) A 260
Bruikbare stroom @ 35% (40°C) A 350
Draaddiameter mm 0,6 ÷ 1,2
Normen
IEC 60974-1
IEC 60974-5
IEC 60974-10
Protectieklasse IP 23 S
Isolatieklasse H
Afmetingen
mm 860-540-790
Gewicht kg 83
(*) BELANGRIJK:
•
Deze installatie voldaat aan de vereisten voorgeschreven door de
norm EN/IEC 61000-3-12 betreffende de harmonische uitstoten.
•
Deze inrichting, gekeurd overeenkomstig de Richtlijn EN/IEC 61000-
3-3, voldoet aan de eisen van de Richtlijn EN/IEC 61000-3-11.
