Carregamento do fio
•
Abra a tampa da parte móvel e introduza a bobina (Ø 300
mm) no próprio suporte de forma que o fio se enrole no sen-
tido dos ponteiros do relógio, centrando a referência salien-
te com o respectivo furo da bobina.

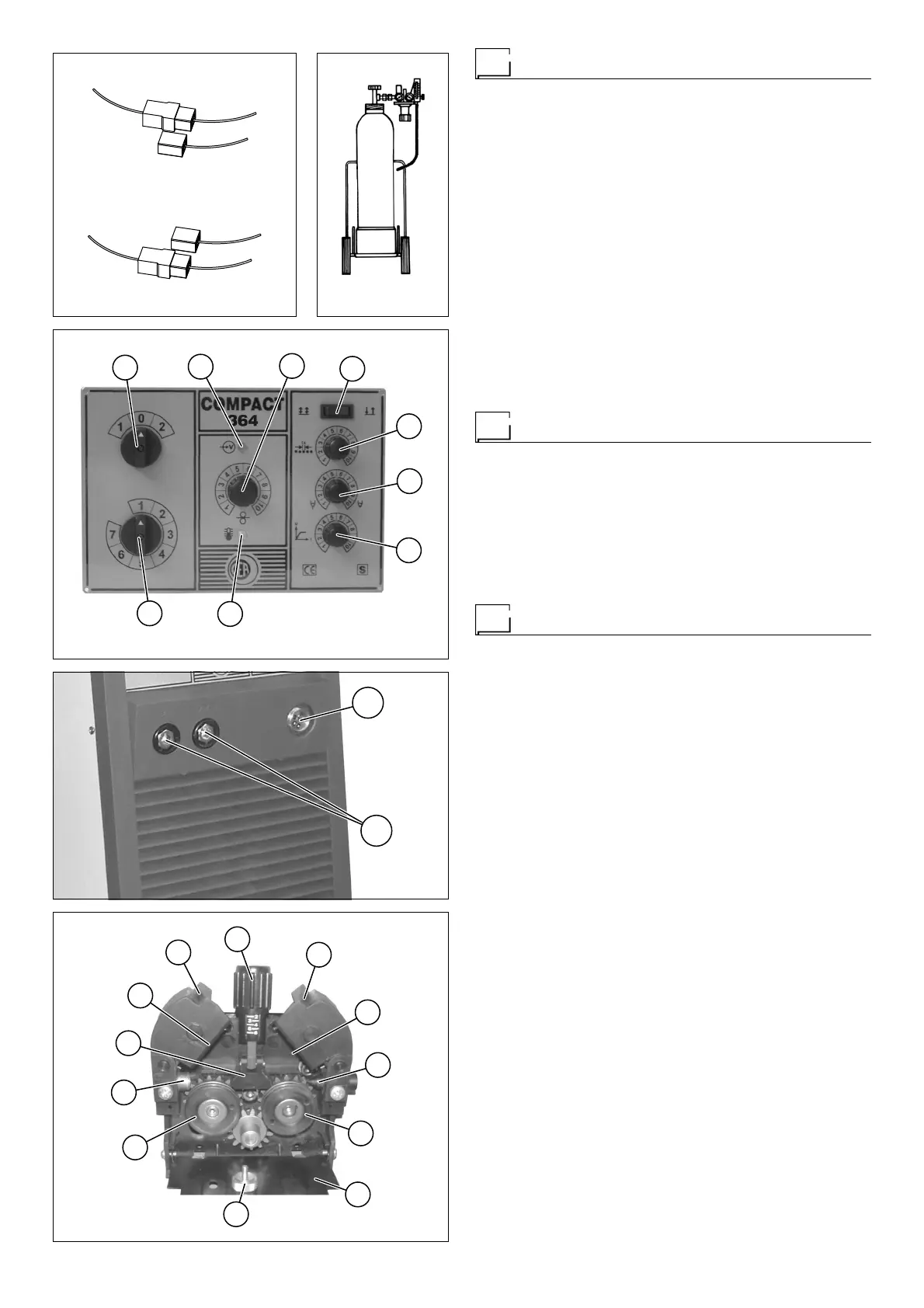

• Inserir a ponta do fio na guia (Pos. 1, Fig. F) do mecanismo
de transporte.
•
Levante o cilindro em ponto-morto (Pos. 7, Fig. F) desbloque-
ando o dispositivo de pressão dos cilindros (Pos. 5, Fig. F).
Verifique que o cilindro motor (Pos. 3, Fig. F) tenha impres-
so na face externa o diâmetro correspondente ao fio usado.
•
Inserir alguns centímetros do fio no revestimento de guia
(Pos. 4, Fig. F). Abaixar o rolo neutro, certificandose que o
fio entre na cavidade do rolo motor. Se necessário, regu-
lar a pressão entre os rolos, utilizando o devido parafuso
(Pos. 5, Fig. F). A pressão correcta é aquela mínima, que
não permite que os rolos deslizem sobre o fio. Um exces-
so de pressão é causa de deformações do fio e de emara-
nhamentos no ingresso do revestimento uma insuficiência
de pressão, por sua vez, traz como consequência irregula-
ridades de soldadura.
Montagem dos rolos de transporte
Desaparafuse o casquilho (Pos. 6, Fig. F). Levante os braços
porta-rolos até à posição de livre (Pos. 2, Fig. F) e proceda
como indicado a seguir:
• Está escrito o tipo de fio e o diâmetro em cada um dos rolos
sobre as duas faces externas.
•
Monte os rolos idóneos (Pos. 3, Fig. F) prestando atenção
na posição correcta da ranhura em função do diâmetro do
fio utilizado.
• Volte a aparafusar o perno (Pos. 6, Fig. F).
Soldadura
IMPORTANTE: Antes de ligar a máquina de soldar, certificar-
se novamente que a tensão e a frequência da rede de alimen-
tação correspondam àquelas da placa de dados.
•
Ponha em função a solda virando o comutador de escala
(Pos. 1, Fig. D) para a posição 1.
• O acendimento do LED verde (Pos. 2, Fig. D) sinaliza que a
solda em função está pronta para o uso.
•
Predisponha o comutador de tensão de soldagem (Pos. 9,
Fig. D) na posição mais adequada para o trabalho a exe-
cutar.
•
Retire o bico guia-gás e guia-fio do maçarico para permi-
tir que o fio saia livremente durante o carregamento. Lem-
brar que o furo guia do fio deve corresponder ao diâmetro
do fio utilizado.
• Regular o potenciómetro da velocidade do fio na posição 3
(Pos. 3, Fig. D).
• Accionar o botão da tocha até que o fio saia desta.
• Roscar novamente o furo guia do fio na extremidade da to-
cha.
• Aplique o bico guia-gás certo.
• Proteja o bico guia-gás e o bico guia-fio do maçarico contra
os borrifos de soldadura.
•
Conecte a pinça do cabo de massa na peça a ser soldada
(veja Fig. G).
• A soldadora está pronta para soldar.
•
Para iniciar a soldadura aproxime-se do ponto de soldadura
e pressione o botão do maçarico.
•
Depois de ter terminado de soldar retire as escórias, desli-
gue a máquina e feche a garrafa do gás.
2
5
2
8
1
3
7
6
3
4
9
8
FIG. F
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
FIG. B FIG. C
1
2
3
4
5
6
7
8
9
FIG. D
10
11
FIG. E
