CEA COMPACT 364 - Ensamblaje de la Soldadora

27

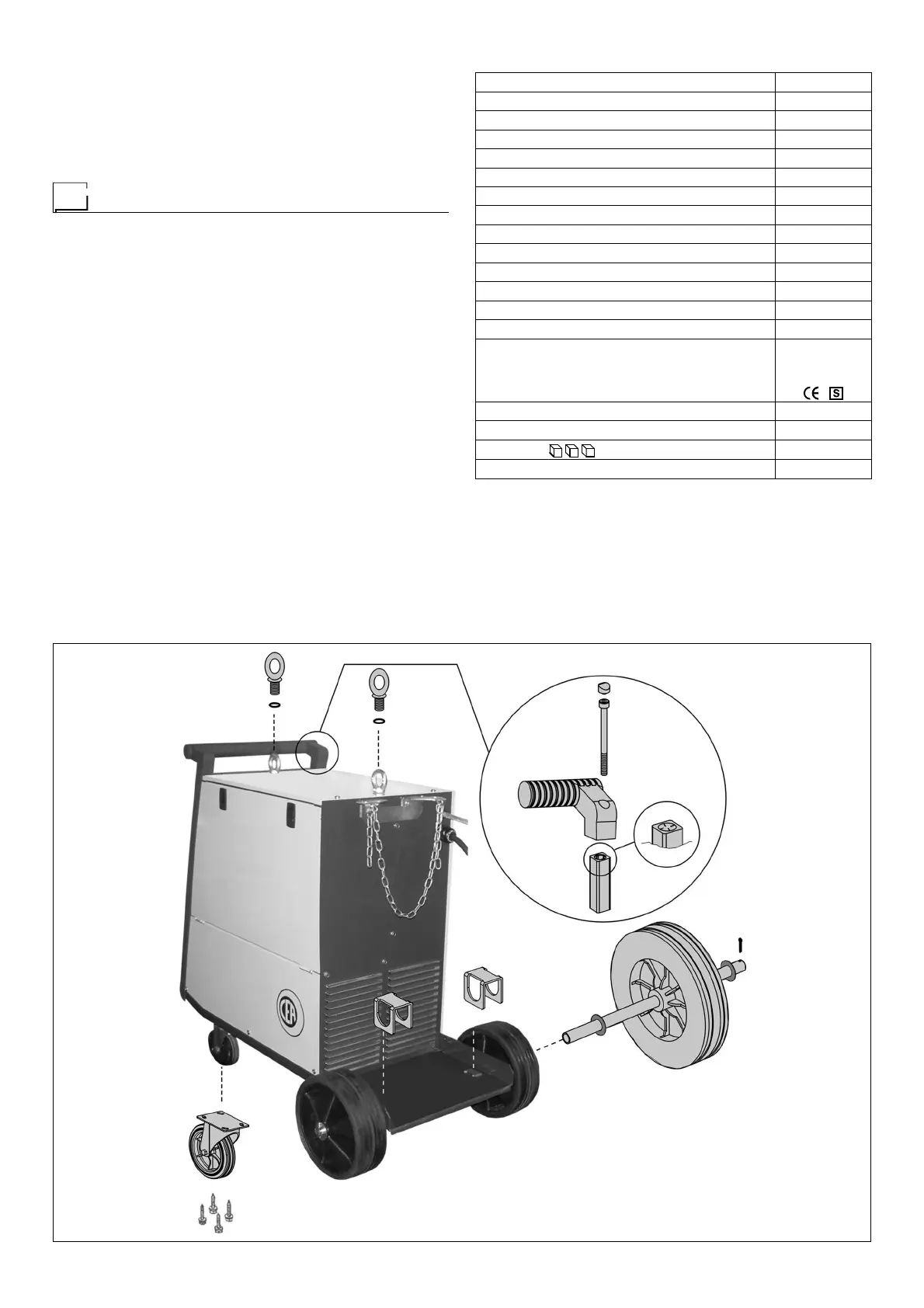

FIG. A
2000H917
Para facilitar el transporte manual, el arrastrador está dotado
de una manija y de un enganche que tiene la finalidad de le-
vantarlo y poder colgarlo en un soporte.
NOTA: Estos dispositivos de elevación y transporte son con-
formes a las disposiciones prescritas por las normas euro-
peas. No use otros dispositivos como medios de levantamiento
y transporte.
Ensamblaje de la soldadora
La composición estándar de esta instalación de soldadura está
constituida por:
• Generator COMPACT 364.
• Cable de masa (opcional).
El equipamiento incluye también las ruedas posteriores para
la manipulación de la soldadora, una cadena para poder fi-
jar cómodamente la bombona del gas al carro portabombo-
na, una manilla que sirve exclusivamente para el transporte
de la máquina y dos armellas que sirven para levantar la má-
quina del suelo.
Efectuar las siguientes operaciones cuando se recibe la má-
quina:
•
Sacar el generador de soldadura y todos los correspondien-
tes accesorios -componentes del embalaje.
•
Controlar que la instalación de soldadura esté en buenas
condiciones, si no es así, contactar inmediatamente al re-
vendedor- distribuidor.
•
Controlar que todas las rejillas de ventilación estén abier-
tas y que no haya objetos que obstruyan el correcto pasa-
je del aire.
•
Ensamblar la máquina siguiendo las indicaciones que se
muestran en la figura A.
Tabla 1
Modelo COMPACT 364
Alimentación trifasica 50/60 Hz V 230/400
Red de alimentación: Z
max
 (*)
Potencia consumida @ I
2
Max kVA 17,3
Fusibile retardado (I
2
@ 60%) A 25/20
Factor de potencia / cosφ 0,96
Rendimiento máximo  0,66
Tensión secundaria en vacío (máx.) V 18,5 ÷ 45
№ posiciones conmutador 14
Campo de regulación A 45 ÷ 350
Ciclo de trabajo @ 100% (40°C) A 200
Ciclo de trabajo @ 60% (40°C) A 260
Ciclo de trabajo @ 35% (40°C) A 350
Diámetro del hilo mm 0,6 ÷ 1,2
Normativas
IEC 60974-1
IEC 60974-5
IEC 60974-10
Clase de protección IP 23 S
Clase de aislante H
Dimensiones
mm 860-540-790
Peso kg 83
(*) IMPORTANTE:
• Este aparato cumple con los requisitos prescritos por la norma EN/
IEC 61000-3-12 relativos a las emisiones armónicas.
•
Este aparato, probado según lo prescrito por la norma EN/IEC
61000-3-3, satisface los requisitos prescritos por la norma EN/IEC
61000-3-11.
