CEA COMPACT 364 - Montering Av Sveiseapparatet

63

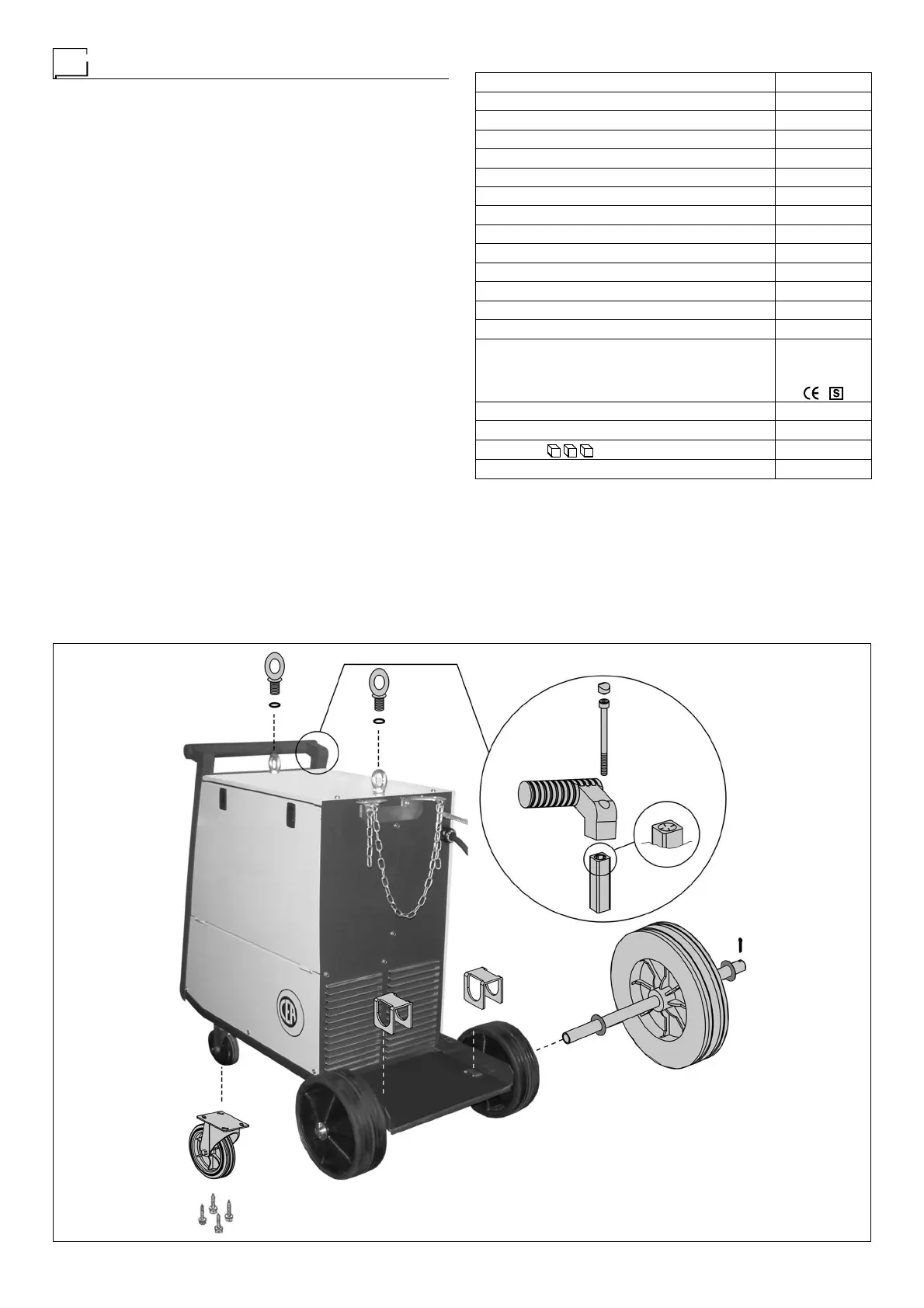

FIG. A
2000H917
Montering av sveiseapparatet
Standard sammensetning av dette anlegget består av:
• Generator COMPACT 364.
• Jordledning (valgfri).
Utstyret som følger med består også av bakhjul for å kunne be-
vege sveiseapparatet, en kjetting for å kunne feste gassflasken
på en bekvem måte til gassflaskevognen, et håndtak som er
nødvendig kun til manuell transport av maskinen, to øyebolter
som trenges til å løfte maskinen fra gulvet.
Utfør følgende arbeid når du mottar maskinen:
• Fjern emballasjen fra sveisegeneratoren og fra alle deler og
ekstrautstyr.
•
Kontroller om sveiseanlegget er i god stand, hvis ikke må det-
te umiddelbart formidles til forhandler - distributør.
•
Kontroller at alle ventileringsgriller er åpne og at det ikke fin-
nes ting som forhindrer luften i å passere korrekt.
• Monter maskinen ved å følge indikasjonene i figur A.
Tabell 1
Modell COMPACT 364
Trefases mating 50/60 Hz V 230/400
El-nett: Z
max
 (*)
Absorbert ytelse @ I
2
Max kVA 17,3
Sikringer senutløste (I
2
@ 60%) A 25/20
Effektfaktor / cosφ 0,96
Maksimum ytelse  0,66
Sekundærspenning på tomgang (maks) V 18,5 ÷ 45
Kommutator posisjonenummer 14
Reguleringsfelt A 45 ÷ 350
Anvendelig strøm @ 100% (40°C) A 200
Anvendelig strøm @ 60% (40°C) A 260
Anvendelig strøm @ 35% (40°C) A 350
Sveisetråddia mm 0,6 ÷ 1,2
Forskrifter
IEC 60974-1
IEC 60974-5
IEC 60974-10
Beskyttelsesklasse IP 23 S
Isolasjonsklasse H
Dimensjoner
mm 860-540-790
Vekt kg 83
(*) VIKTIG:
•
Dette anlegget er i samsvar med kravene i standarden EN/IEC
61000-3-12 når det gjelder harmoniske utslipp.
•
Dette anlegget, godkjent i samsvar med forskriftene i standarden EN/
IEC 61000-3-3, oppfyller kravene i standarden EN/IEC 61000-3-11.
