CEA COMPACT 364 - Svetsaggregatets Sammansättning

51

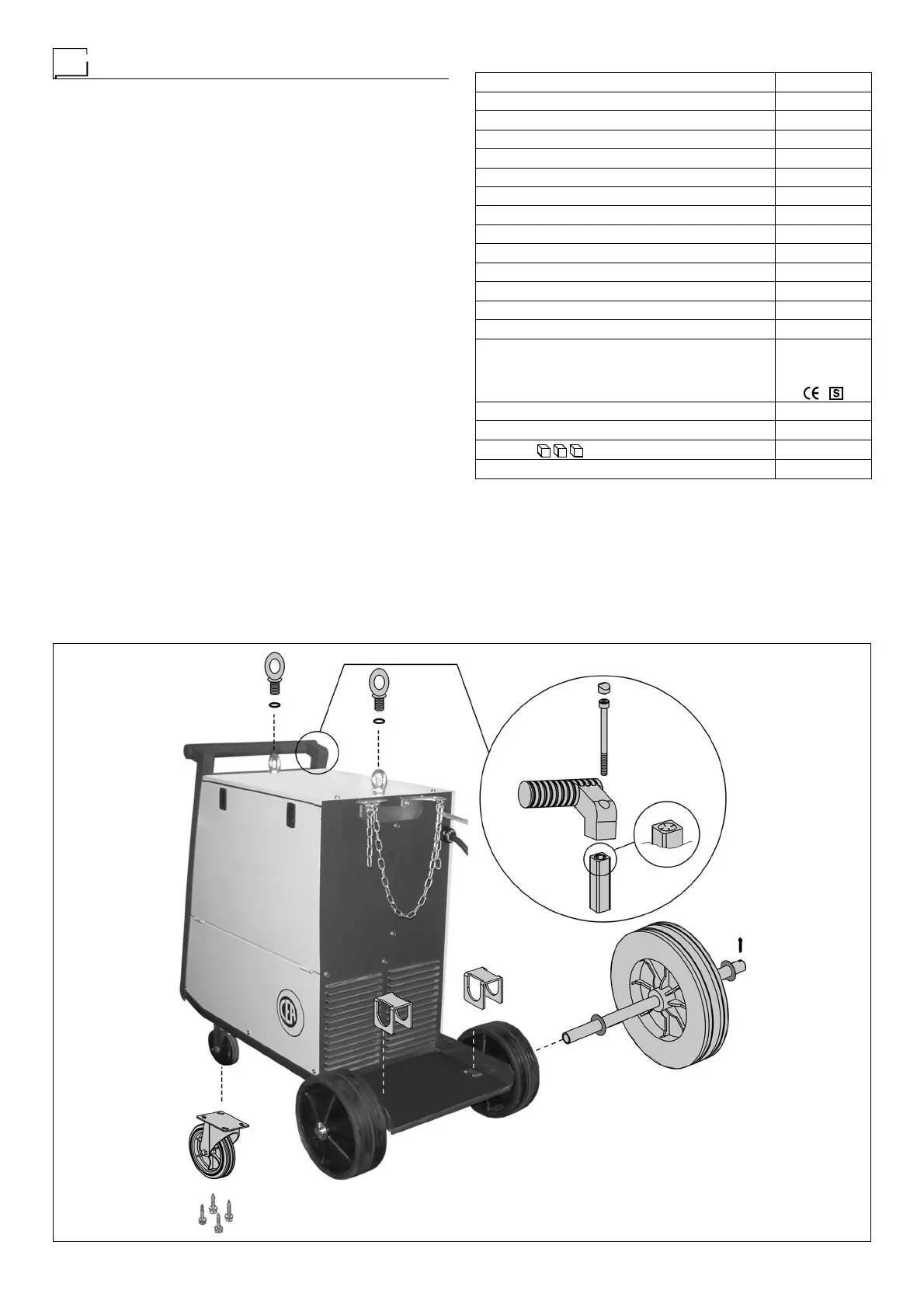

FIG. A
2000H917
Svetsaggregatets sammansättning
Standardsammansättningen av detta svetsaggregat består av:
• Generator COMPACT 364.
• Jordledningskabel (tillvalsutrustning).
I leveransen ingår även bakhjul för att förflytta svetsmaskinen,
en kedja för att behändigt kunna fästa gasflaskan vid kärran,
ett handtag som ska användas endast för att transportera ma-
skinen för hand, två lyftöglor som behövs för att lyfta upp ma-
skinen från marken.
Utför följande operationer när du tar emot maskinen:
•
Tag ut svetsgeneratorn och alla medföljande tillbehör/kom-
ponenter från emballaget;Kontrollera att svetsaggregatet är
i gott skick, underrätta i annat fall återförsäljaren/distributö-
ren omedelbart.
•
Kontrollera att alla ventilationsgaller är öppna och att inga
strålar hindrar korrekt luftflöde.
• Montera maskinen enligt anvisningarna i Fig. A.
Tabell 1
Modell COMPACT 364
Trefas strömförsörjning 50/60 Hz V 230/400
Strömförsörjningsnät: Z
max
 (*)
Absorberad effekt @ I
2
Max kVA 17,3
Märkström säkringar (I
2
@ 60%) A 25/20
Effektfaktor / cosφ 0,96
Max effekt  0,66
Sekundärt tomgångstryck (max) V 18,5 ÷ 45
Brytare lägennummer 14
Regleringsfält A 45 ÷ 350
Användbar ström @ 100% (40°C) A 200
Användbar ström @ 60% (40°C) A 260
Användbar ström @ 35% (40°C) A 350
Trådens diameter mm 0,6 ÷ 1,2
Normer
IEC 60974-1
IEC 60974-5
IEC 60974-10
Skyddsklass IP 23 S
Isoleringsklass H
Dimension
mm 860-540-790
Vikt kg 83
(*) VIKTIGT:
•
Den här anläggningen uppfyller kraven i bestämmelsen EN/IEC
61000-3-12 gällande utsläpp.
•
Denna anordning som har provkörts enligt föreskrifterna i EN/IEC
61000-3-3, uppfyller kraven som föreskrivs i normen EN/IEC 61000-
3-11.
