NOTA: Questi dispositivi di sollevamento e trasporto sono con-
formi alle disposizioni prescritte dalle norme europee. Non usa-
re altri dispositivi come mezzi di sollevamento e trasporto.
Assemblaggio della saldatrice
La composizione standard di questo impianto di saldatura è
costituita da:
• Generatore COMPACT 364.
• Cavo di massa (optional).
La dotazione include anche le ruote posteriori per la movi-
mentazione della saldatrice, una catena per poter fissare co-
modamente la bombola del gas al carrello portabombola, una
maniglia che serve esclusivamente per il trasporto manuale
della macchina, due golfari che servono per sollevare la mac-
china da terra.
Eseguire le seguenti operazioni al ricevimento della macchina:
• Togliere il generatore di saldatura e tutti i relativi accessori-
componenti dall’imballo.
•
Controllare che l'impianto di saldatura sia in buono stato o
altrimenti segnalarlo immediatamente al rivenditore-distri-
butore.
• Controllare che tutte le griglie di ventilazione siano aperte e
che non vi siano oggetti che ostruiscano il corretto passag-
gio dell'aria.
•
Assemblare la macchina seguendo le indicazioni riportate

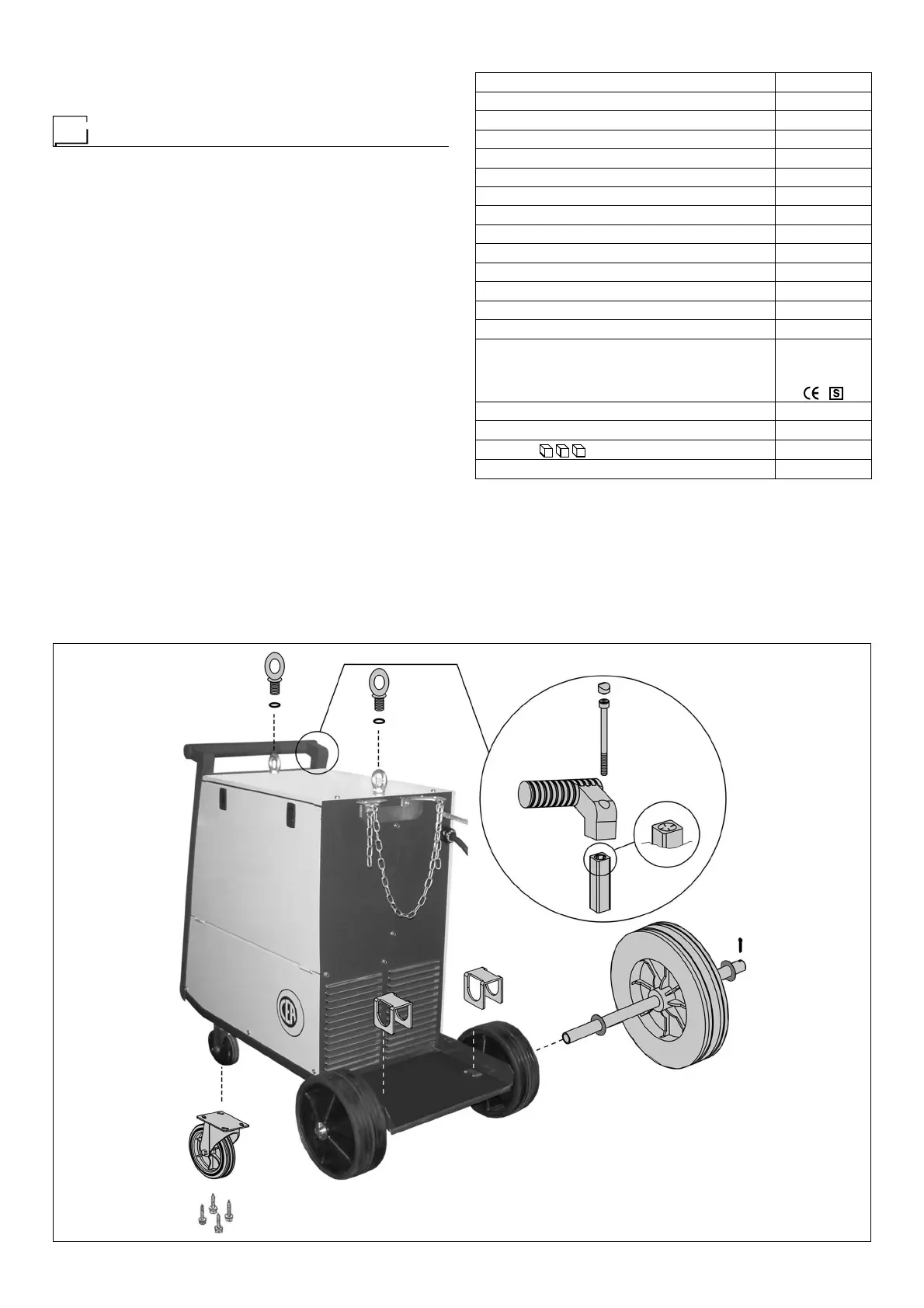

nella figura A.
Tabella 1
Modello COMPACT 364
Alimentazione trifase 50/60 Hz V 230/400
Rete di alimentazione: Z
max
(*)
Potenza assorbita @ I
2
Max kVA 17,3
Fusibile ritardato (I
2
@ 60%) A 25/20
Fattore di potenza / cosφ 0,96
Rendimento massimo 0,66
Tensione secondaria a vuoto (max) V 18,5 ÷ 45
№ posizioni commutatore 14
Campo di regolazione A 45 ÷ 350
Corrente utilizzabile @ 100% (40°C) A 200
Corrente utilizzabile @ 60% (40°C) A 260
Corrente utilizzabile @ 35% (40°C) A 350
Diametro filo mm 0,6 ÷ 1,2
Normative
IEC 60974-1
IEC 60974-5
IEC 60974-10
Classe di protezione IP 23 S
Classe di isolamento H
Dimensioni
mm 860-540-790
Peso kg 83
(*) IMPORTANTE:
•
Questo impianto soddisfa i requisiti prescritti dalla norma EN/IEC
61000-3-12 in merito alle emissioni armoniche.
•
Questo impianto, collaudato secondo quanto prescritto dalla nor-
ma EN/IEC 61000-3-3, soddisfa i requisiti prescritti dalla norma EN/
IEC 61000-3-11.
