CEA MAXI 405 - Methoden für das Heben der Anlage; Zusammenbauen des Schweißapparats

21
Zusammenbauen des Schweißapparats
Die Standard-Zusammensetzung dieser Schweiß-Anlage be-
steht aus:
• Generator MAXI 405 oder 505.
• Massekabel Länge 4 m (Optional).
Zur Ausstattung gehören auch die Vorder- und Hinterräder
zur Bewegung der Schweißmaschine, eine Kette zur beque-
men Befestigung der Gasflasche am Gasflaschenträgerwa-
gen, ein Griff, der ausschließlich für den manuellen Transport
der Maschine dient, zwei Transportösen, die zum Anheben der
Maschine vom Boden dienen, eine Stütze für die korrekte Po-
sitionierung des Mitnehmers über der Maschine.
Bei Erhalt der Maschine sind folgende Operationen durchzu-
führen:
•
Das Gehäuse öffnen und aus dem hinteren Teil der Schweiß-
maschine alle dazugehörigen Zubehörteile entnehmen.
•
Die Hinterräder montieren und dabei den Anweisungen in
Abb. A folgen.
• Die Schweißanlage aus der Verpackung nehmen.
•
Kontrollieren, dass die Schweißanlage in gutem Zustand ist,
andernfalls sofort mit dem Händler-Großhändler Kontakt auf-
nehmen.
•
Kontrollieren, dass sämtliche Belüftungsgitter offen sind und
dass der korrekte Luftdurchlass nicht verstopft ist.
•
Zum Schluss den Griff, die Stütze und die Transportösen
anmontieren und dabei den Anweisungen in Abb. A folgen.
Methoden für das Heben der Anlage
Bevor die Anlage angehoben wird, den dazugehörigen Beutel
mit Transportösen (liegt der Maschine bei) öffnen, die beiden
Transportösen komplett mit Faserunterlegscheiben entnehmen
und am oberen Teil des Deckels anmontieren.
VORSICHT: Die Anlage nur unter Verwendung der Transpor-
tösen vom Boden anheben.
Der Mitnehmer hat einen Griff, um den manuellen Transport
zu erleichtern und eine Kupplung zum Anheben und Aufhän-
gen an einem Träger.
HINWEIS: Diese Hebe- und Transportvorrichtungen entspre-
chen den vorgeschriebenen europäischen Normen. Für das
Tabelle 1
Modell MAXI 405 MAXI 505
Dreiphasenstrom 50/60 Hz V 230/400
Versorgungsnetz: Z
max
Ω (*)
Aufgenommene Leistung @ I
2
Max kVA 19,0 24,2
Träge sicherung (I
2
@ 60%) A 35/20 40/25
Leistungsfaktor / cosφ 0,96 0,97
Maximale Leistung η 0,75 0,71
Sekundärleerlaufspannung V 20 ÷ 44 19 ÷ 51
Schalter Positionennummer 20 30
Regelbereich A 60 ÷ 400 60 ÷ 500
Schweißstrom @ 100% ED (40°C) A 230 300
Schweißstrom @ 60% ED (40°C) A 300 370
Schweißstrom @ 35% ED (40°C) A 400 500
Leitungsdurchmesser mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Bestimmungen
IEC 60974-1
IEC 60974-10
Schutzklasse IP 23 S
Isolierstoffklasse H
Maße
mm 1060 - 780 - 600
Gewicht kg 99 113
(*) WICHTIG:
•Diese Anlage erfüllt die von der Norm EN/IEC 61000-3-12 hinsicht-
lich harmonischer Emissionen vorgeschriebenen Anforderungen.
•
Diese, gemäß den Vorschriften der Norm EN/IEC 61000-3-3 geprüf-
te Anlage, erfüllt die von der Norm EN/IEC 61000-3-11 vorgeschrie-
benen Anforderungen.

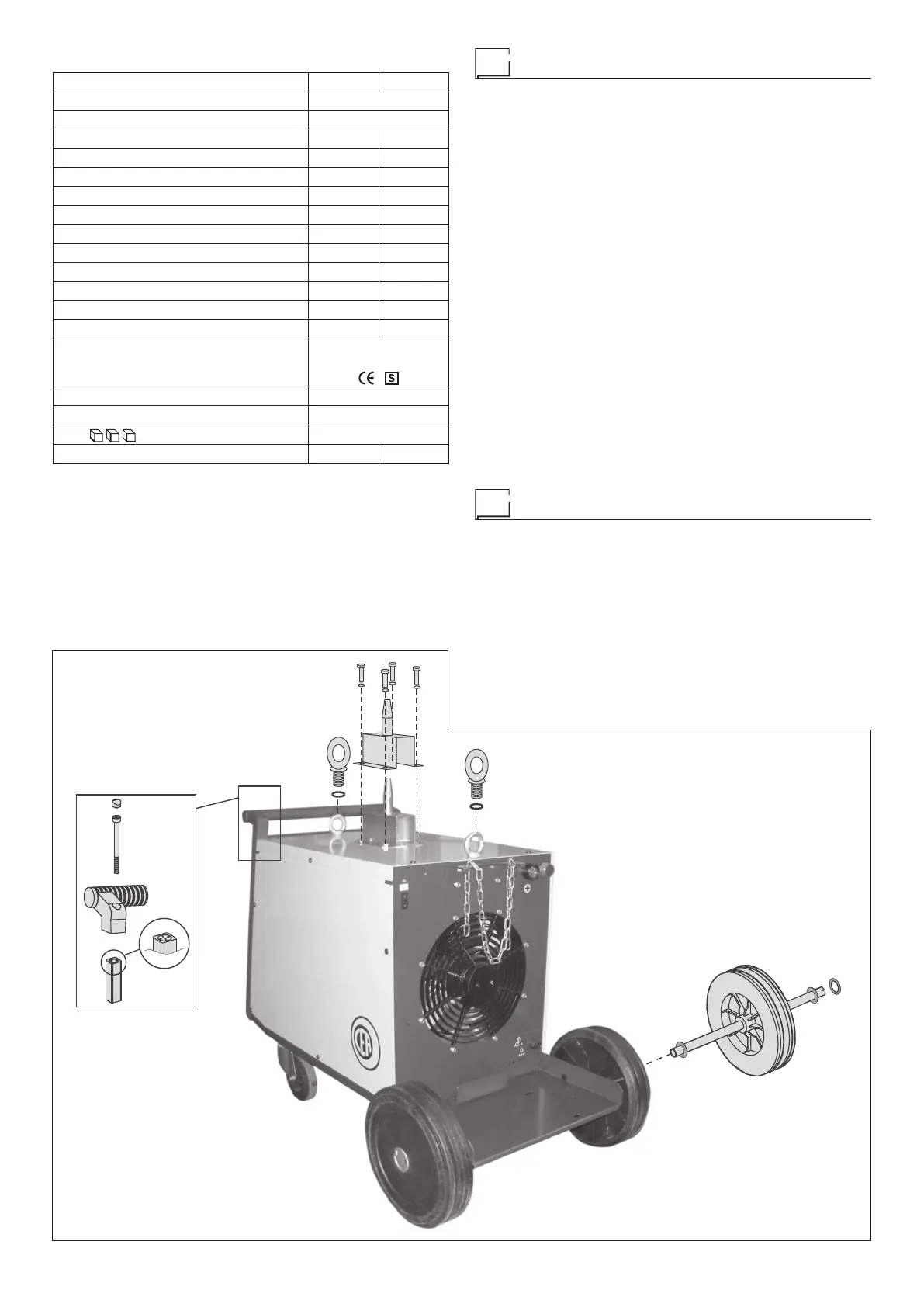

ABB. A
2000H928
