45
Montering af svejseapparatet
Standardsammensætningen af dette svejseanlæg består af
følgende:
• Generator MAXI 405 eller 505.
• Jordledning på 4m længde (optional).
Udstyret består også af de forreste og de bagerste hjul, til be-
fordring af svejseapparatet, en kæde til nem fastgøring af gas-
flasken på vognens gasflaskeholder, et greb, der udelukkende
er beregnet på manuel transport af maskinen, to øskener, der
benyttes til at løfte maskinen, en pivot, der tillader korrekt po-
sitionering af trækmekanismen oven på maskinen. Følg ned-
stående instruktioner, når maskinen modtages:
• Åbn æsken og fjern alle de medfølgende ekstrakomponen-
ter på bagsiden af svejseapparatet.
• Monter baghjulene i henhold til anvisningerne i figur A.
• Fjern emballagen fra svejseanlægget.
•
Efterse, at svejseanlægget er i god stand. Hvis det ikke er til-
fældet, meddeles dette straks til forhandleren/distributøren.
• Kontrollér, at alle ventilationsriste er åbne, og at der ikke er
genstande, som blokerer for en korrekt luftgennemstrømning.
•
Monter tilslut grebet, pivoterne og øskenerne i henhold til an-
visningerne i figur A.
Løftemetoder
Inden apparatet løftes skal den dertil indrettede pose med løf-
teringe åbnes (vedlagt maskinen), tag de to løfteringe med fi-
berrondeller ud og monter på den øvre del af låget sammen
med fiberrondellerne.
VIGTIGT: Løft kun apparatet fra jorden ved hjælp af de dertil
egnede løfteringe.
Svejsemaskinen er forsynet med et håndtag på forpanelet, der
udelukkende er beregnet til manuel transport af maskinen.
BEMÆRK: Disse løfte- og transportanordninger er i overens-
stemmelse med bestemmelserne i EU-lovgivningen. Anvend
ikke andre anordninger til løft og transpot.
Tabel 1
Model MAXI 405 MAXI 505
Trefaset strømforsyning 50/60 Hz V 230/400
Strømtilførelsesnet: Z
max
Ω (*)
Strømforbrug @ I
2
Max kVA 19,0 24,2
Træge sikringer (I
2
@ 60%) A 35/20 40/25
Styrkefaktor / cosφ 0,96 0,97
Maksimal ydelse η 0,75 0,71
Sekundær tomgangsspænding V 20 ÷ 44 19 ÷ 51
Omlægger positionenummer 20 30
Reguleringsfelt A 60 ÷ 400 60 ÷ 500
Strøm der kan anvendes @ 100%
(40°C)
A 230 300
Strøm der kan anvendes @ 60%
(40°C)
A 300 370
Strøm der kan anvendes @ 35%
(40°C)
A 400 500
Ledningsdiameter mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Direktiver
IEC 60974-1
IEC 60974-10
Isoleringsklasse IP 23 S
Beskyttelsesgrad H
Dimensions
mm 1060 - 780 - 600
Vægt kg 99 113
(*) VIGTIGT:
•
Dette anlæg opfylder kravene om harmoniske strømme, der foreskri-
ves af standard EN/IEC 61000-3-12.
•
Dette anlæg, afprøvet i henhold til det der beskrives i normen EN/
IEC 61000-3-3, tilfredsstiller de krav der beskrives i normen EN/IEC
61000-3-11.

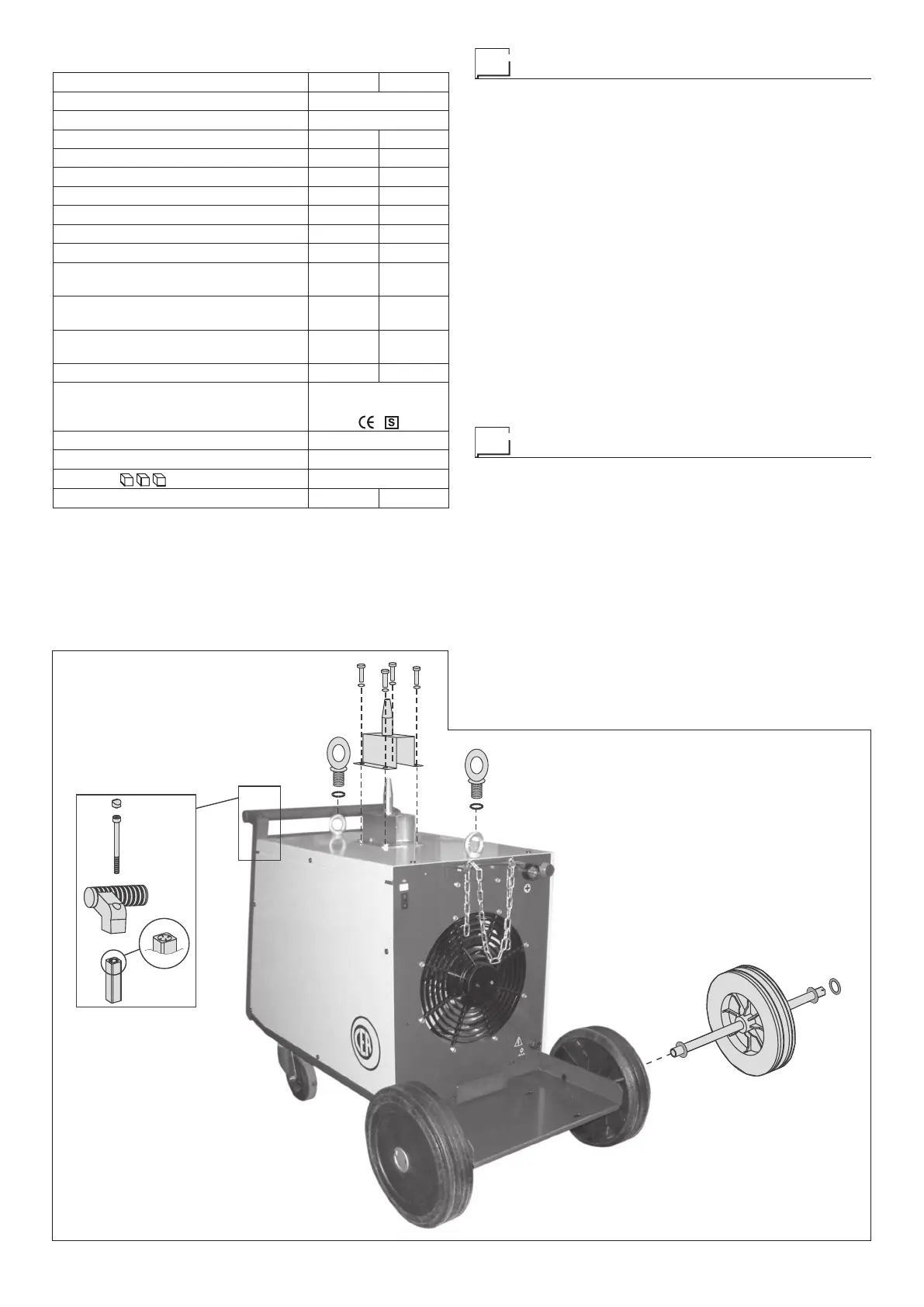

FIG. A
2000H928
