de soldadura. Para evitar estes inconvenientes, seguir as in-
dicações abaixo:
•
Adoptar cabos de massa e de extensão com secção ade-
quada.
• Distender os cabos o quanto possível, evitando a formação
de espirais.
Ligação do cabo extensão
até o transportador
SÉRIE WF (Fig. D)
A extensão gerador-transportador é constituída por um cabo
de potência, um pequeno cabo e um tubo para o gás que de-
vem ser ligados na parte posterior do transportador.
• Inserir o pequeno cabo auxiliar no devido conector (Pos. 1,
Fig. D).
•
Inserir o tubo do gás na conexão correspondente (Pos. 2,
Fig. D).
•
Inserir o cabo de potência na conexão rápida (Pos. 3, Fig. D).
SÉRIE TR (Fig. E)
A extensão gerador-transportador é constituída por um cabo
de potência, um pequeno cabo e um tubo para o gás que de-
vem ser ligados na parte posterior do transportador.
•
Inserir o cabo de potência na conexão rápida (Pos. 1, Fig. E).
• Inserir o pequeno cabo auxiliar no devido conector (Pos. 2,
Fig. E).
•
Inserir o tubo do gás na conexão correspondente (Pos. 3,
Fig. E).
Soldadura
IMPORTANTE: Antes de ligar a máquina de soldar, certificar-
se novamente que a tensão e a frequência da rede de alimen-
tação correspondam àquelas da placa de dados.
• Ponha em função a solda virando o interruptor de linha / co-
mutador de escala (Pos. 5, Fig. C) para a posição 1.
•
Quando a luz indicadora verde acender (Pos. 3, Fig. C) a
soldadora está activa e pronta para ser usada.
•
Predisponha o comutador de regulação fina da tensão de
solda (Pos. 7, Fig. C) na posição mais adequada ao traba-
lho a executar.
•
Retire o bico guia-gás e guia-fio do maçarico para permi-
tir que o fio saia livremente durante o carregamento. Lem-
brar que o furo guia do fio deve corresponder ao diâmetro
do fio utilizado.
•
Regular o potenciómetro da velocidade do fio colocado no
painel frontal do arrastador para a posição 3.
• Accionar o botão da tocha até que o fio saia desta.
• Roscar novamente o furo guia do fio na extremidade da to-
cha.
• Aplique o bico guia-gás certo.
• Proteja o bico guia-gás e o bico guia-fio do maçarico contra
os borrifos de soldadura.
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot

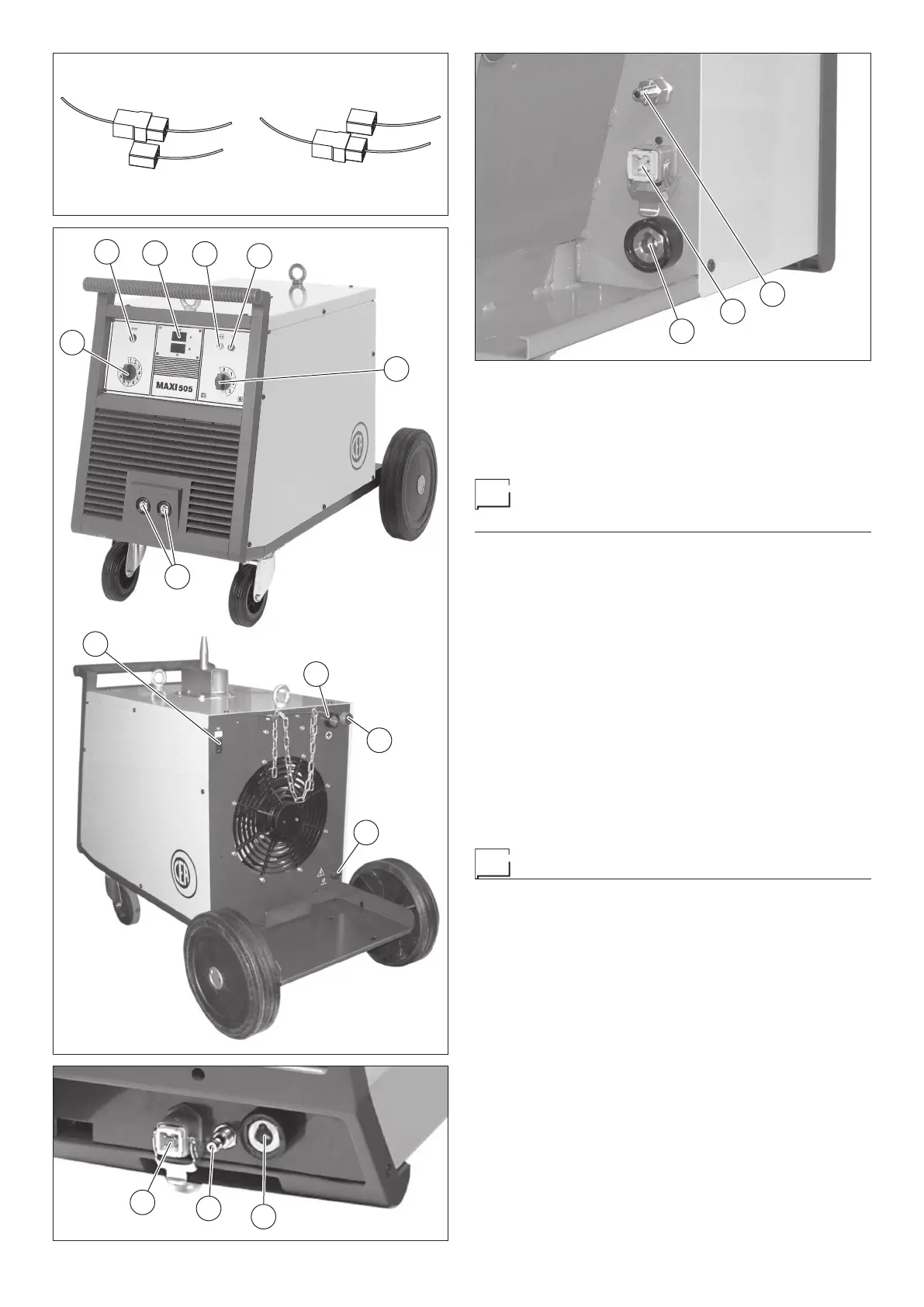

FIG. B
1
2
3
4
5
6
7
8
9
10
11
FIG. C
1
2
3
FIG. D
1
2
3
FIG. E
