23
wendete Erdungs- und Verlängerungskabel sehr lang, können
Spannungsabfälle und Probleme aufgrund des höheren Wi-
derstandes und der Induktivität der Kabel auftreten, die zu
Schweißfehlern führen. Solche Probleme können folgender-
maßen vermieden werden:
•
Verwenden Sie nur Erdungs- und Verlängerungskabel mit
geeignetem Durchschnitt.
•
Achten Sie auf eine möglichst glatte Kabelführung ohne Win-
dungen.
Anschluß des Verlängerungskabels
an den DVK

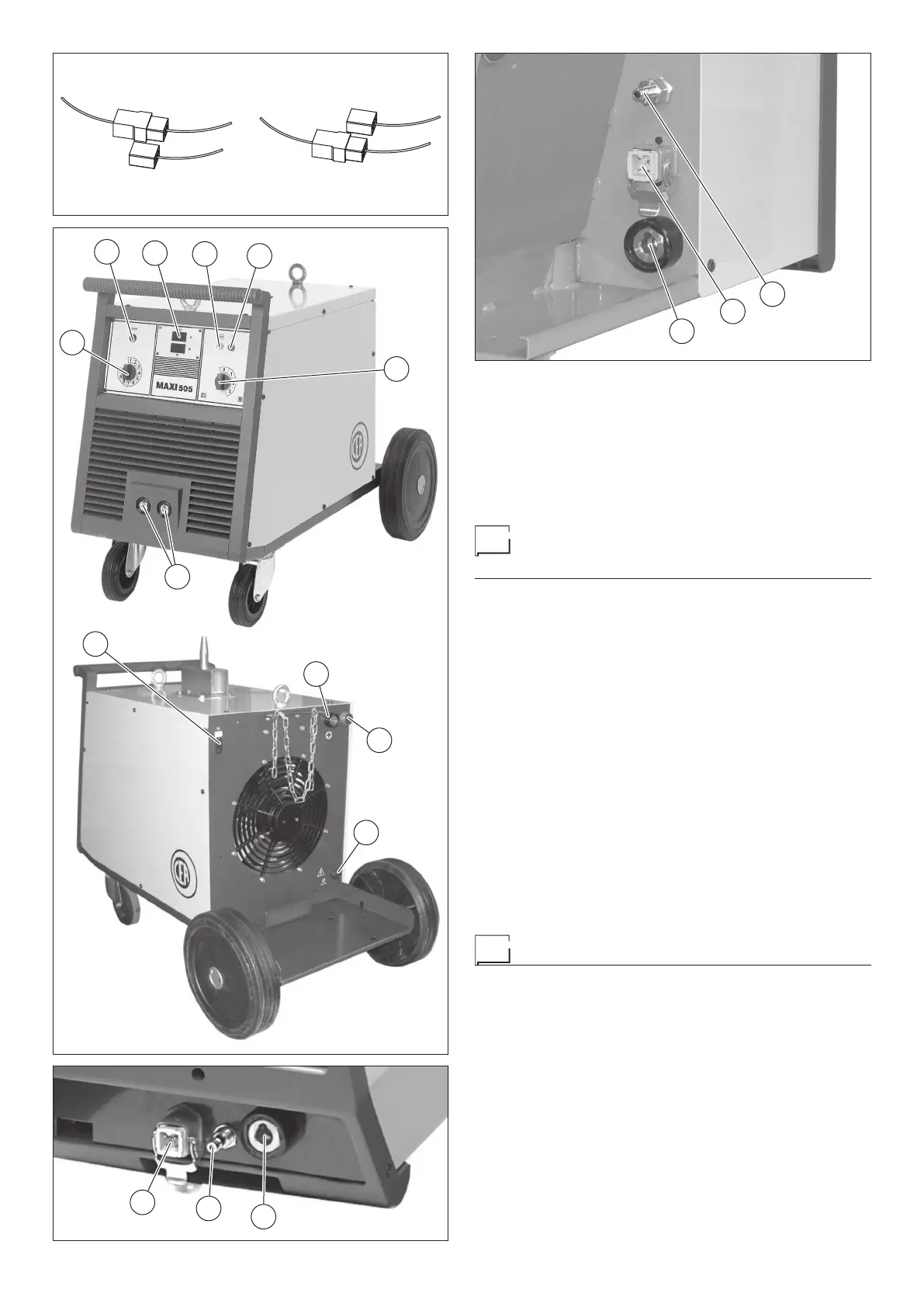

SERIE WF (Abb. D)
Die Verlängerung Generator-Mitnehmer besteht aus einem
Leistungskabel, einem Versorgungskabel und einer Gaslei
-
tung, die wie folgt an der Hinterseite des Mitnehmers ange-
schlossen werden.
•
Das Versorgungskabel in den zugehörigen Verbinder (Pos. 1,
Abb. D)
•
Die Gasleitung in den zugehörigen Anschluß (Pos. 2, Abb. D).
•
Stecken Sie das Leistungskabel in den Schnellanschluß
(Pos. 3, Abb. D).
SERIE TR (Abb. E)
Die Verlängerung Generator-Mitnehmer besteht aus einem
Leistungskabel, einem Versorgungskabel und einer Gaslei
-
tung, die wie folgt an der Hinterseite des Mitnehmers ange-
schlossen werden.
•
Stecken Sie das Leistungskabel in den Schnellanschluß
(Pos. 1, Abb. E),
•
Das Versorgungskabel in den zugehörigen Verbinder (Pos. 2,
Abb. E)
•
Die Gasleitung in den zugehörigen Anschluß (Pos. 3, Abb. E).
Schweissen
VORSICHT: Überprüfen Sie nochmals, ob die Daten des Leis-
ungsschildes mit der vorhandenen Spannung und Frequenz
übereinstimmen.
•
Inbetriebsetzung der Schweißmaschine durch Drehen des
Hauptschalters / Skalenschalters (Pos. 5, Abb. C) in Positi-
on 1.
•
Das Aufleuchten der grünen Kontrollleuchte (Pos. 3, Abb. C)
zeigt an, dass die Schweißmaschine eingeschaltet und be-
triebsbereit ist.
•
Voreinstellen des Schalters für die Feineinstellung der
Schweißspannung (Pos. 7, Abb. C) auf die Position, die sich
am besten für die auszuführende Arbeit eignet.
• Den Schweißspannungsumschalter (Pos. 7, Abb. C) auf die
Position einstellen, die sich am besten für die auszuführen-
de Arbeit eignet.
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
ABB. B
1
2
3
4
5
6
7
8
9
10
11
ABB. C
1
2
3
ABB. D
1
2
3
ABB. E
