57
Hitsauslaitteen kokoonpano
Tämän hitsauslaitteen standardikokoonpano on seuraava:
• Generaattori MAXI 405 tai 505.
• Maajohdon pituus 4 m (valinnainen).
Toimitukseen kuuluvat myös etu- ja takapyörät hitsauslaitteen
siirtämistä varten; ketju, jolla kaasupullo voidaan kätevästi kiin-
nittää pullovaunuun; kahva, jota käytetään ainoastaan koneen
siirtämiseen käsin; kaksi silmukkapulttia, joiden avulla kone
nostetaan maasta; ja pidike, jonka avulla syöttölaite voidaan
asettaa oikein paikalleen laitteen päälle. Suorita seuraavat toi-
menpiteet, ennen laitteen käyttöönottoa:
• Avaa laatikko ja irrota hitsauslaitteen takaosasta kaikki mu-
kana toimitetut lisävarusteet.
• Kiinnitä takapyörät kuvassa A annettujen ohjeiden mukaan.
• Ota hitsauslaite pois pakkauksestaan.
•
Tarkista, että hitsauslaitteisto on hyvässä kunnossa ja ellei
näin ole, ilmoita välittömästi jälleenmyyjälle.
•
Tarkista, että kaikki tuuletusritilät ovat auki ja että tiellä ei ole
ilman virtausta estäviä suuttimia.
•
Asenna lopuksi kahva, syöttölaitteen pidike ja silmukkapultit
kuvassa A annettujen ohjeiden mukaan.
Nostomenetelmät
Ennen laitteen nostamista avaa pussi, jossa on nostosilmukat
(toimitetaan koneen mukana), ota ulos kaksi kuitualuslaatoil-
la varustettua nostosilmukkaa ja asenna ne kannen yläosaan.
TÄRKEÄÄ: Nosta laite maasta käyttämällä ainoastaan asian-
mukaisia nostosilmukoita.
Hitsauslaite on varustettu kahvalla, joka sijaitsee etupaneelis-
sa ja jota käytetään ainoastaan koneen kuljettamiseen käsin.
HUOMAA: Nämä nosto ja kuljetuslaitteet vastaavat euroop-
palaisten normien määräyksiä. Älä käytä muita laitteita nosto-
tai kuljetuslaitteina.
Taulukko 1
Malli MAXI 405 MAXI 505
Kolmivaiheinen syöttö 50/60 Hz V 230/400
Verkkoliityntä: Z
max
Ω (*)
Käyttöjännite enint. @ I
2
Max kVA 19,0 24,2
Viivesulakkeiden (I
2
@ 60%) A 35/20 40/25
Tehotekijä / cosφ 0,96 0,97
Kapasiteetti max η 0,75 0,71
Joutokäynnin toissijainen jännite V 20 ÷ 44 19 ÷ 51
Asentoinennumero kytkin 20 30
Säätökenttä A 60 ÷ 400 60 ÷ 500
Käytettävissä oleva virta @ 100%
(40°C)
A 230 300
Käytettävissä oleva virta @ 60%
(40°C)
A 300 370
Käytettävissä oleva virta @ 35%
(40°C)
A 400 500
Johtimer halkaisija mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Säädökset
IEC 60974-1
IEC 60974-10
Suojausluokka IP 23 S
Eristysluokka H
Mitat
mm 1060 - 780 - 600
Paino kg 99 113
(*) TÄRKEÄÄ:
•
Tämä laite vastaa EN/IEC 61000-3-12 säädöksen asettamia vaati-
muksia koskien harmonisia päästöjä.
•
Laitteisto on tarkastettu EN/IEC 61000-3-3 standardissa määrätyl-
lä tavalla ja se vastaa EN/IEC 61000-3-11 standardissa säädetty-
jä vaatimuksia.

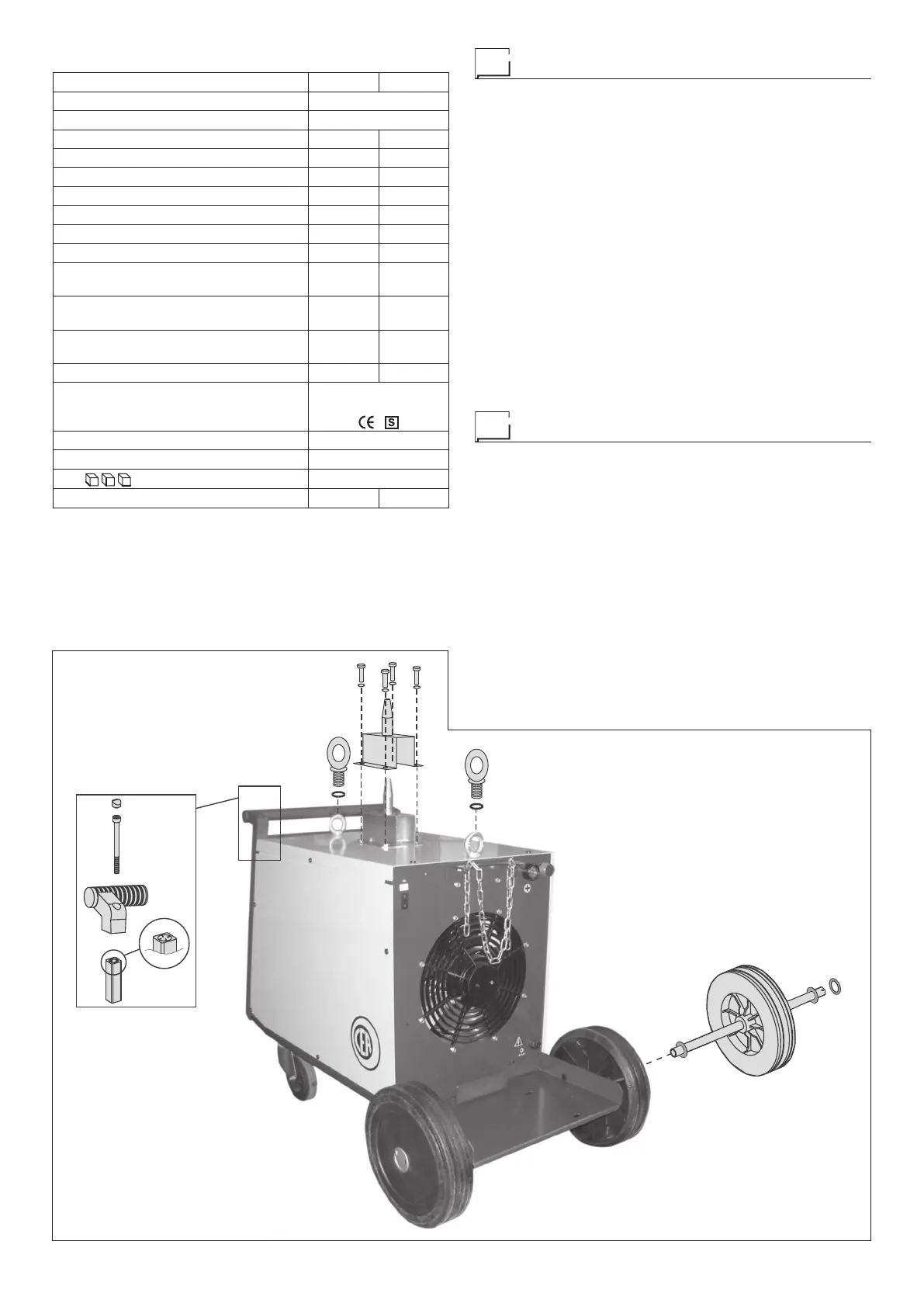

KUVA A
2000H928
