• Indsæt effektkablet i lynkoblingen (Pos. 3, Fig. D).
MODEL TR (Fig. E)
Forlængerkablet til generator-fremfører omfatter et effektka-
bel, et hjælpekabel og en gasslange, der tilsluttes bag på frem-
føreren.
• Indsæt effektkablet i lynkoblingen (Pos. 1, Fig. E).
•
Indsæt hjælpekablet i den tilhørende konnektor (Pos. 2,
Fig. E).
• Indsæt gasslangen i den tilhørende kobling (Pos. 3, Fig. E).
Svejsning
VIGTIGT: Kontrollér igen, at elnettets spænding og frekvens
svarer til data på typeskiltet, inden svejseapparatet igangsæt-
tes.
•
Sæt svejseapparatet i gang ved at dreje linjeforsyningsaf-
bryderen / skalaomlægger (Pos. 5, Fig. C) over i position 1.
• Tænding af det grønne lyssignal (Pos. 3, Fig. C) angiver, at
svejsemaskinen fungerer og er klar til brug.
•
Indstil svejsespændingens finjusteringsomlægger (Pos. 7,
Fig. C) i den position der passer bedst til den foreliggende
opgave.
•
Fjern dysen fra gastilførslen og trådføreren, så tråden kan
løbe frit under opladningen. Vær opmærksom på, at svej-
setrådens dyse skal svare til diameteren for den anvendte
svejsetråd.
•
Regulér potentiometeret til trådhastigheden på fremførerens
frontpanel til position 3.
•
Tryk på knappen på svejsebrænderen, indtil svejsetråden
kommer ud af svejsebrænderen.
•
Fastspænd svejsetrådens dyse i enden af svejsebrænderen.
• Andvend den korrekte dyse til gastilførslen.
• Beskyt dysen til gastilførslen og trådføreren på svejsebræn-
deren mod sprøjt fra svejsningen.
• Forbind jordledningens klemme til stykket, der skal svejses.
• Svejseapparatet er klar til svejsning.
• For at påbegynde svejsningen skal man nærme sig svejse-
punktet og trykke på knappen på svejsebrænderen.
•
Når svejsearbejdet er færdigt, fjernes affaldet, maskinen sluk-
kes og gasflasken lukkes.
TRINLØS SVEJSNING
Vælg en passende hastighed for svejsetråden og en passen-
de spænding i forhold til arbejdet, der skal udføres. Dette sker
ved hjælp af styreanordningerne. Tryk på knappen på svejse-
brænderen for at tilslutte svejsestrømmen og for at fremtrække
svejsetråden og indlede arbejdet. Efter afslutning af svejse-
cyklussen slippes knappen på svejsebrænderen. Motoren for
fremtrækning af svejsetråd afbrydes straks, hvorimod genera-
toren fortsat tilføres spænding, således at den overskydende
svejsetråd fra svejsebrænderen kan brændes. Elektroventilen
for gas forbliver i åben position, således at betingelserne i svej-
seområdet forbliver uforandrede. Denne funktion kaldes ”Burn
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau

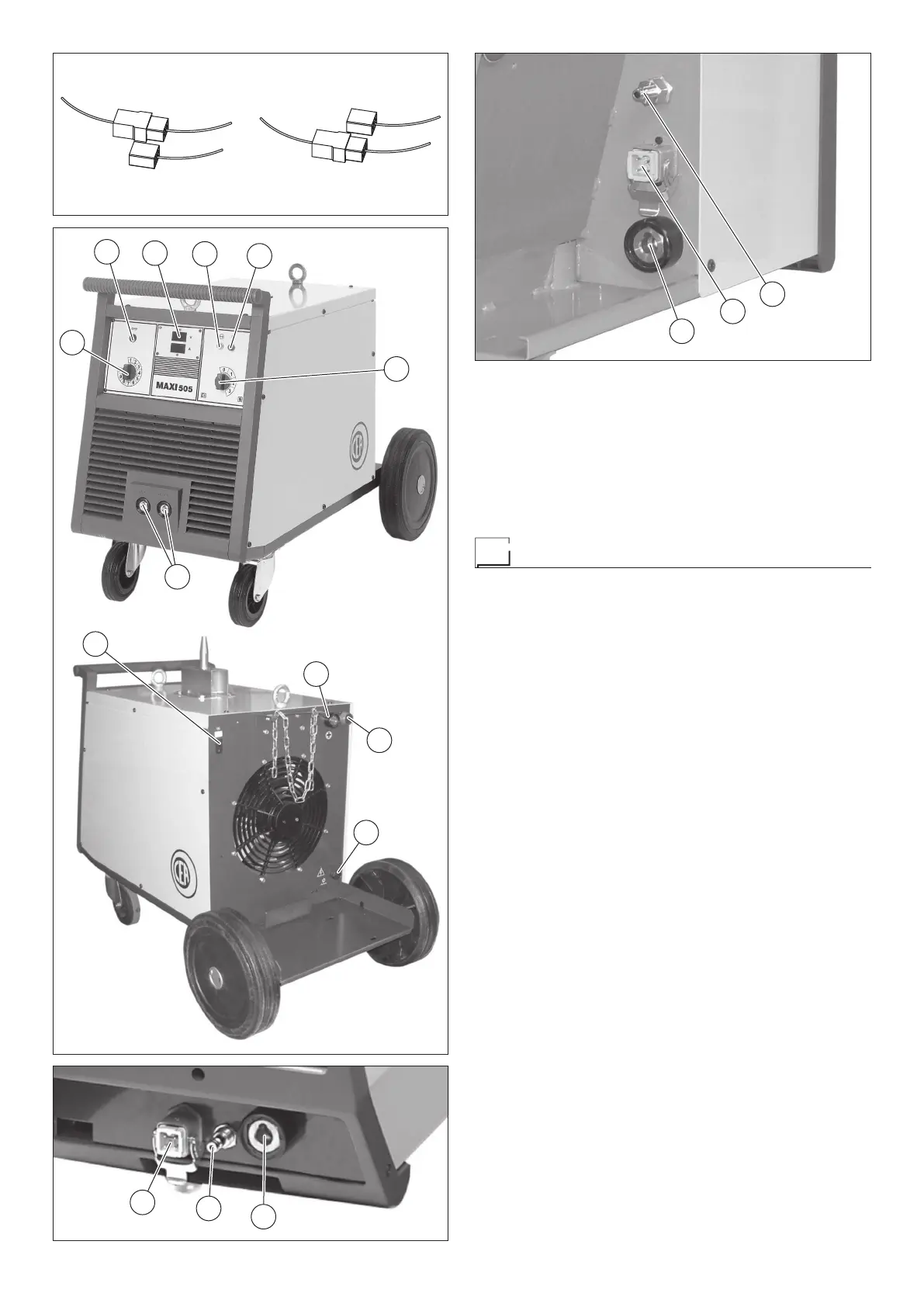

FIG. B
1
2
3
4
5
6
7
8
9
10
11
FIG. C
1
2
FIG. D
1
2
3
FIG. E
