51
Svetsaggregatets sammansättning
Standardsammansättningen av detta svetsaggregat består av:
• Generator MAXI 405 eller 505.
• Jordledningskabel längd 4 m (tillvalsutrustning).
I utrustningen medföljer även fram- och bakhjul för att kunna
flytta svetsen, en kedja för att enkelt kunna fästa gastuben på
vagnen som håller den, ett handtag som uteslutande ska an-
vändas för manuell transport av maskinen, två skruvöglor för
att lyfta maskinen från golvet, en pivå för att garantera korrekt
placering av draganordningen ovanför maskinen.
Utför följande operationer när du tar emot maskinen:
• Öppna lådan och tag ut alla tillbehör som medföljer på bak-
sidan av svetsen.

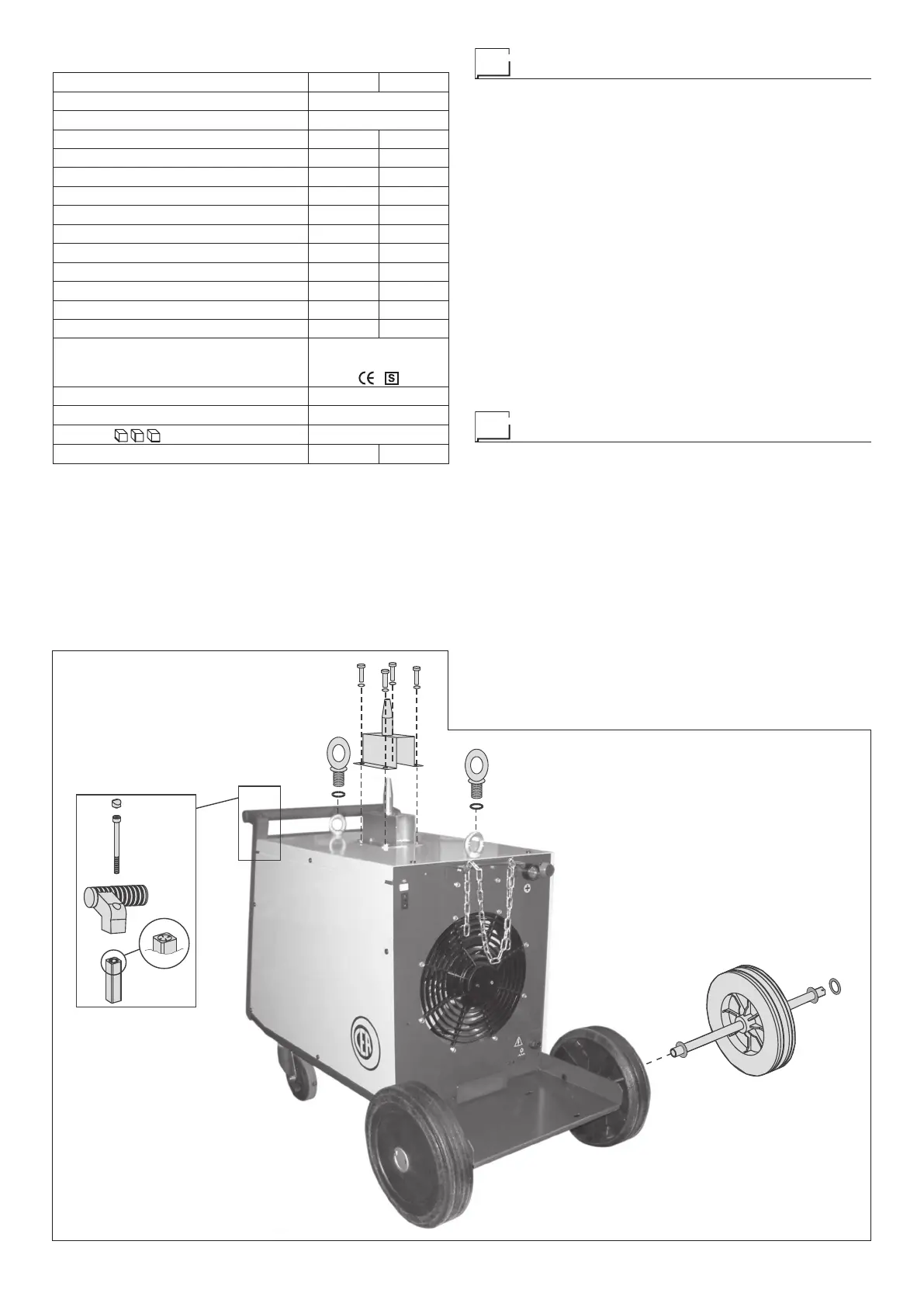

• Montera bakhjulen enligt anvisningarna på Fig. A.
• Tag ur svetsanläggningen ur emballaget.
•
Kontrollera att svetsaggregatet är i gott skick, underrätta i an-
nat fall återförsäljaren/distributören omedelbart.
•
Kontrollera att alla ventilationsgaller är öppna och att inga
strålar hindrar korrekt luftflöde.
•
Montera till sist handtaget, pivån och skruvöglorna enligt an-
visningarna på Fig. A.
Transportsätt
Innan apparaten lyfts upp, öppna påsen som innehåller lyft-
öglor (levereras med maskinen), ta ut de två lyftöglorna som
är försedda med fiberbrickor och montera dem sedan på lock-
ets övre sida.
VIKTIGT: Lyft apparaten från marken endast med hjälp av de
därtill avsedda lyftöglorna.
Svetsaggregatet har ett handtag på frontpanelen som uteslu-
tande är till för manuell transport av maskinen.
MÄRK: De här lyft- och transportanordningarna överensstäm-
mer med föreskrifterna i de europeiska normerna. Använd inga
andra anordningar för lyft och transport.
Tabell 1
Modell MAXI 405 MAXI 505
Trefas strömförsörjning 50/60 Hz V 230/400
Strömförsörjningsnät: Z
max
Ω (*)
Absorberad effekt @ I
2
Max kVA 19,0 24,2
Märkström säkringar (I
2
@ 60%) A 35/20 40/25
Effektfaktor / cosφ 0,96 0,97
Max effekt η 0,75 0,71
Sekundärt tomgångstryck V 20 ÷ 44 19 ÷ 51
Brytare lägennummer 20 30
Regleringsfält A 60 ÷ 400 60 ÷ 500
Användbar ström @ 100% (40°C) A 230 300
Användbar ström @ 60% (40°C) A 300 370
Användbar ström @ 35% (40°C) A 400 500
Trådens diameter mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Normer
IEC 60974-1
IEC 60974-10
Skyddsklass IP 23 S
Isoleringsklass H
Dimension
mm 1060 - 780 - 600
Vikt kg 99 113
(*) VIKTIGT:
•
Den här anläggningen uppfyller kraven i bestämmelsen EN/IEC
61000-3-12 gällande utsläpp.
•
Denna anordning som har provkörts enligt föreskrifterna i EN/IEC
61000-3-3, uppfyller kraven som föreskrivs i normen EN/IEC 61000-
3-11.
FIG. A
2000H928
