CEA MAXI 405 - Sveising

65
• Sett sveisekabelen inn i hurtigkoplingen (Pos. 3, Fig. D).
MODELL TR (Fig. E)
Skjøteledningen fra generatoren til sleperen består av en svei-
sekabel, en mindre ledning og en gasslange og de festes alle
på baksiden av sleperen.
• Sett sveisekabelen inn i hurtigkoplingen (Pos. 1, Fig. E).
•
Ledningen for hjelpekretsen settes inn i koplingen for den-
ne (Pos. 2, Fig. E).
• Gasslangen koples til sitt spesielle inntak (Pos. 3, Fig. E).
Sveising
VIKTIG: Før man slår på sveisemaskinen, skal man nok en
gang sjekke at spenningen og nettfrekvensen stemmer over-
ens med de tekniske data på merkeplaten.
• Start opp sveisemaskinen ved å vri på hovedbryteren / ska-
lakommutatoren (Pos. 5, Fig. C) til posisjon 1.
•
Når den grønne varsellampen tennes (Pos. 3, Fig. C) viser
den at sveiseapparatet er i drift og klar til bruk.
•
Sett finjusteringskommutatoren av sveisespenningen (Pos. 7,
Fig. C) i den posisjonen som passer best til det arbeidet som
skal utføres.
•
Fjern munnstykket til gasslederen og trådlederen fra brenne-
ren for at tråden skal kunne komme lett ut. Husk at dysen må
ha samme diameter som den tråden man bruker.
•
Reguler spenningsmåleren til trådhastigheten på frontpane-
let på slepet til posisjon 3.
•
Trykk på brennerknappen helt til tråden stikker ut av bren-
neren.
• Skru på dysen som leder tråden på tuppen av brenneren.
• Monter korrekt munnstykke til gassleder.
•
Beskytt munnstykket til gasslederen og munnstykket til svei-
serens trådleder fra sveisesprut.
• Kople tangen på jordledningen til delen som skal sveises.
• Sveiseapparatet er klart til å sveise.
• Når du skal starte opp å sveise, nærm deg det punktet som
skal sveises og trykk på brennerknappen.
• Når sveiseoperasjonen er utført må du fjerne avfallet, slå av
maskinen og steng gassbeholderen.
KONTINUERLIG SVEISING
Alt etter det arbeide som skal utføres, skal man regulere spen-
ningen og trådhastigheten til man finner den mest egnete ved
å skru på de respektive bryterne. Trykk på brennerknappen for
sveisestrøm og for trådfremføring og utfør sveisejobben. Når
sveisefasen er over, slipp brennerknappen; dermed vil moto-
ren for trådfremføring stanse mens generatoren fremdeles vil
ha nok spenning til å brenne opp den resterende tråden som
kommer ut av brenneren. Elektroventilen for gass forblir åpen.
Denne funksjonen kalles ”Burn back” og er regulerbar. Sikker-
hetskretsen forblir i spenning og klar til ny sveisejobb.
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot

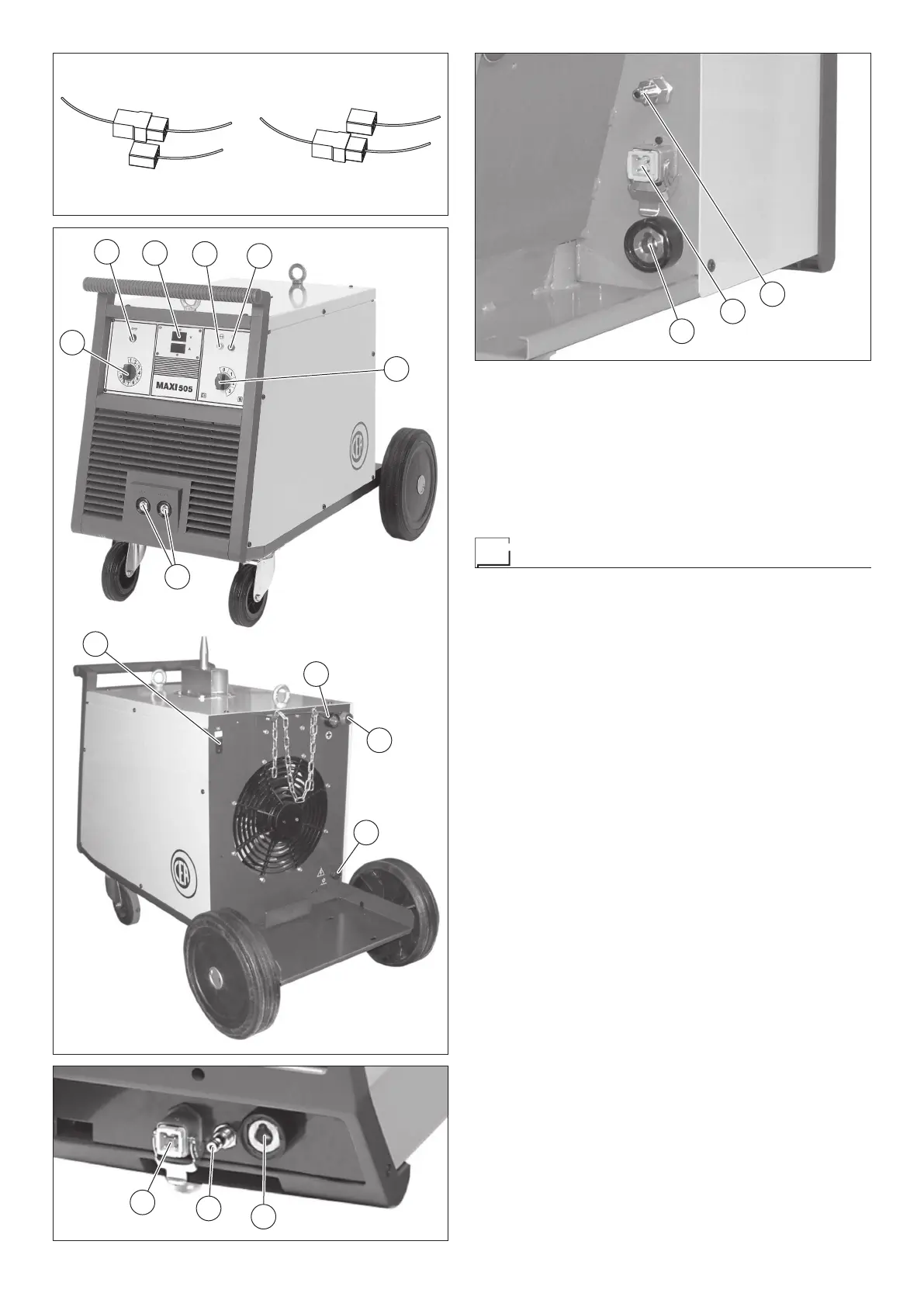

FIG. B
1
2
3
4
5
6
7
8
9
10
11
FIG. C
1
2
3
FIG. D
1
2
3
FIG. E
