Assemblage van de lasmachine
De standaardsamenstelling van deze lasinstallatie bestaat uit:
• Generator MAXI 405 of 505.
• Verbindingsstrip lengte 4 m (optioneel).
Meegeleverd worden ook de voor- en achterwielen voor het
verplaatsen van het lastoestel, een ketting voor het bevesti-
gen van de gasfles op de gasflesdrager, een hendel voor het
transport van het apparaat, twee hefogen voor het ophijsen van
het apparaat, een pivot voor een correcte positionering van de
aandrijver boven de machine.
Voer de volgende handelingen uit bij ontvangst van de ma-
chine:
•
De doos openen en alle meegeleverde accessoires uit het
achterstuk van het lasapparaat halen.
• De achterwielen overeenkomstig figuur A monteren.
• Het lasapparaat uit de emballage halen.
•
Controleer of de lasinstallatie in goede staat verkeert, zo
niet meldt dit dan onmiddellijk aan de verkoper-distributeur.
•
Controleer of alle ventilatieroosters open zijn en er geen ob-
jecten zijn die de luchtstroom kunnen belemmeren.
•
De hendel, de pivot en de hefogen overeenkomstig figuur
A monteren.
Methodes van optillen van de installatie
Vooraleer het apparaat lop te tillen dient men de daartoe voor-
ziene zak met beugels (bijgevoegd bij de machine) te openen,
deze eruit te halen en daarna de twee beugels met inbegrip
van de ringen in vezel te monteren op het bovenste gedeelte
van het deksel.
BELANGRIJK: Het apparaat van de grond tillen enkel en al-
leen bij middel van het gebruik van de daartoe voorziene beu-
gels.
De draadaanvoerder is voorzien van een handgreep voor het
handmatig vervoer, en een haak waarmee het opgetild en aan
een steun kan worden gehangen.
LET OP: Deze hef- en transportsystemen voldoen aan de voor-
schriften van de Europese normen. Gebruik geen andere werk-
tuigen voor het optillen en het vervoer.
Tabel 1
Model MAXI 405 MAXI 505
Driefasige voeding 50/60 Hz V 230/400
Hoofnet voeding: Z
max
Ω (*)
Geabsorbeerd vermogen @ I
2
Max kVA 19,0 24,2
Zekeringen vertraagd (I
2
@ 60%) A 35/20 40/25
Vermogensfactor / cosφ 0,96 0,97
Maximaal rendement η 0,75 0,71
Secundaire spanning onbelaste
werking
V 20 ÷ 44 19 ÷ 51
Schakelaar standennummer 20 30
Reguleringsveld A 60 ÷ 400 60 ÷ 500
Bruikbare stroom @ 100% (40°C) A 230 300
Bruikbare stroom @ 60% (40°C) A 300 370
Bruikbare stroom @ 35% (40°C) A 400 500
Draaddiameter mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Normen
IEC 60974-1
IEC 60974-10
Protectieklasse IP 23 S
Isolatieklasse H
Afmetingen
mm 1060 - 780 - 600
Gewicht kg 99 113
(*) BELANGRIJK:
•
Deze installatie voldaat aan de vereisten voorgeschreven door de
norm EN/IEC 61000-3-12 betreffende de harmonische uitstoten.
•
Deze inrichting, gekeurd overeenkomstig de Richtlijn EN/IEC 61000-
3-3, voldoet aan de eisen van de Richtlijn EN/IEC 61000-3-11.

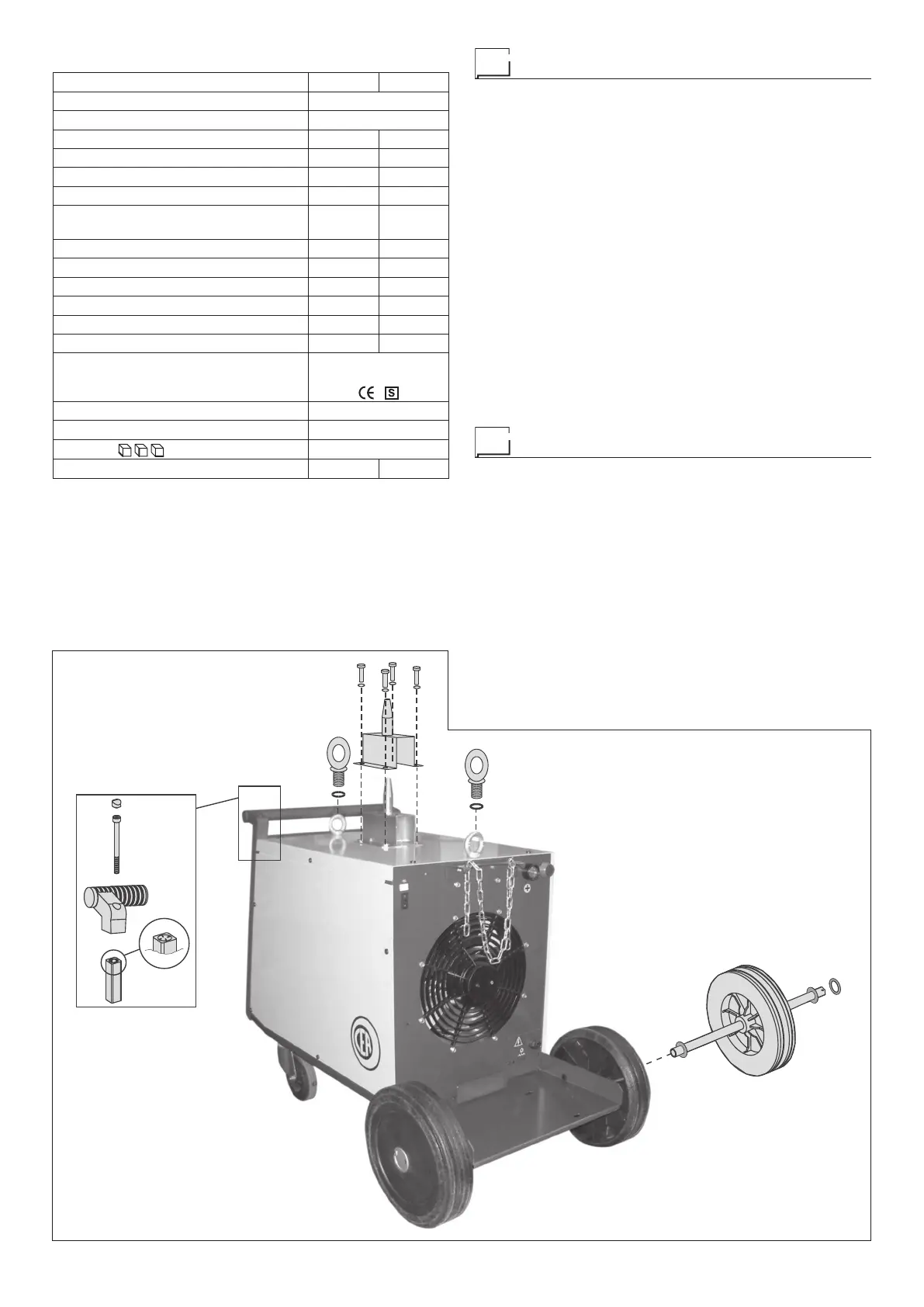

FIG. A
2000H928
