CEA MAXI 405 - Ensamblaje de la Soldadora; Método de Levantamiento de la Instalación

27
Ensamblaje de la soldadora
La composición estándar de esta instalación de soldadura está
constituida por:
• Generador MAXI 405 o 505.
• Cable de masa de 4 m de largo (opcional).
La dotación incluye también las ruedas delanteras y traseras
para el traslado de la soldadora, una cadena para poder fijar
cómodamente la botella del gas al carro portabotella, una em-
puñadura que sirve exclusivamente para el transporte manual
de la máquina, dos cáncamos que sirven para levantar la má-
quina del suelo, un pivote para consentir el correcto posicio-
namiento del arrastrador encima de la máquina. Efectuar las
siguientes operaciones cuando se recibe la máquina:
•
Abrir la caja y quitar de la parte trasera de la soldadora to-
dos los accesorios suministrados.
•
Montar las ruedas traseras siguiendo las indicaciones pre-
sentes en la figura A.
• Quitar la instalación de soldadura del embalaje.
•
Controlar que la instalación de soldadura esté en buenas
condiciones, si no es así, contactar inmediatamente al re-
vendedor- distribuidor.
•
Controlar que todas las rejillas de ventilación estén abier-
tas y que no haya objetos que obstruyan el correcto pasa-
je del aire.
• Por último montar la empuñadura, el pivote y los cáncamos
siguiendo las indicaciones presentes en la figura A.
Método de levantamiento
de la instalación
Antes de levantar el equipo, hay que abrir la bolsa de las arme-
llas (adjuntada a la máquina), sacar y luego montar en la parte
superior de la tapadera las dos armellas con arandelas de fibra.
IMPORTANTE: Para levantar el equipo del suelo hay que uti-
lizar exclusivamente las apropiadas armellas.
Para facilitar el transporte manual, el arrastrador está dotado
de una manija y de un enganche que tiene la finalidad de le-
vantarlo y poder colgarlo en un soporte.
Tabla 1
Modelo MAXI 405 MAXI 505
Alimentación trifasica 50/60 Hz V 230/400
Red de alimentación: Z
max
Ω (*)
Potencia consumida @ I
2
Max kVA 19,0 24,2
Fusibile retardado (I
2
@ 60%) A 35/20 40/25
Factor de potencia / cosφ 0,96 0,97
Rendimiento máximo η 0,75 0,71
Tensión secundaria en vacío V 20 ÷ 44 19 ÷ 51
№ posiciones conmutador 20 30
Campo de regulación A 60 ÷ 400 60 ÷ 500
Ciclo de trabajo @ 100% (40°C) A 230 300
Ciclo de trabajo @ 60% (40°C) A 300 370
Ciclo de trabajo @ 35% (40°C) A 400 500
Diámetro del hilo mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Normativas
IEC 60974-1
IEC 60974-10
Clase de protección IP 23 S
Clase de aislante H
Dimensiones
mm 1060 - 780 - 600
Peso kg 99 113
(*) IMPORTANTE:
•Este aparato cumple con los requisitos prescritos por la norma EN/
IEC 61000-3-12 relativos a las emisiones armónicas.
•
Este aparato, probado según lo prescrito por la norma EN/IEC
61000-3-3, satisface los requisitos prescritos por la norma EN/IEC
61000-3-11.

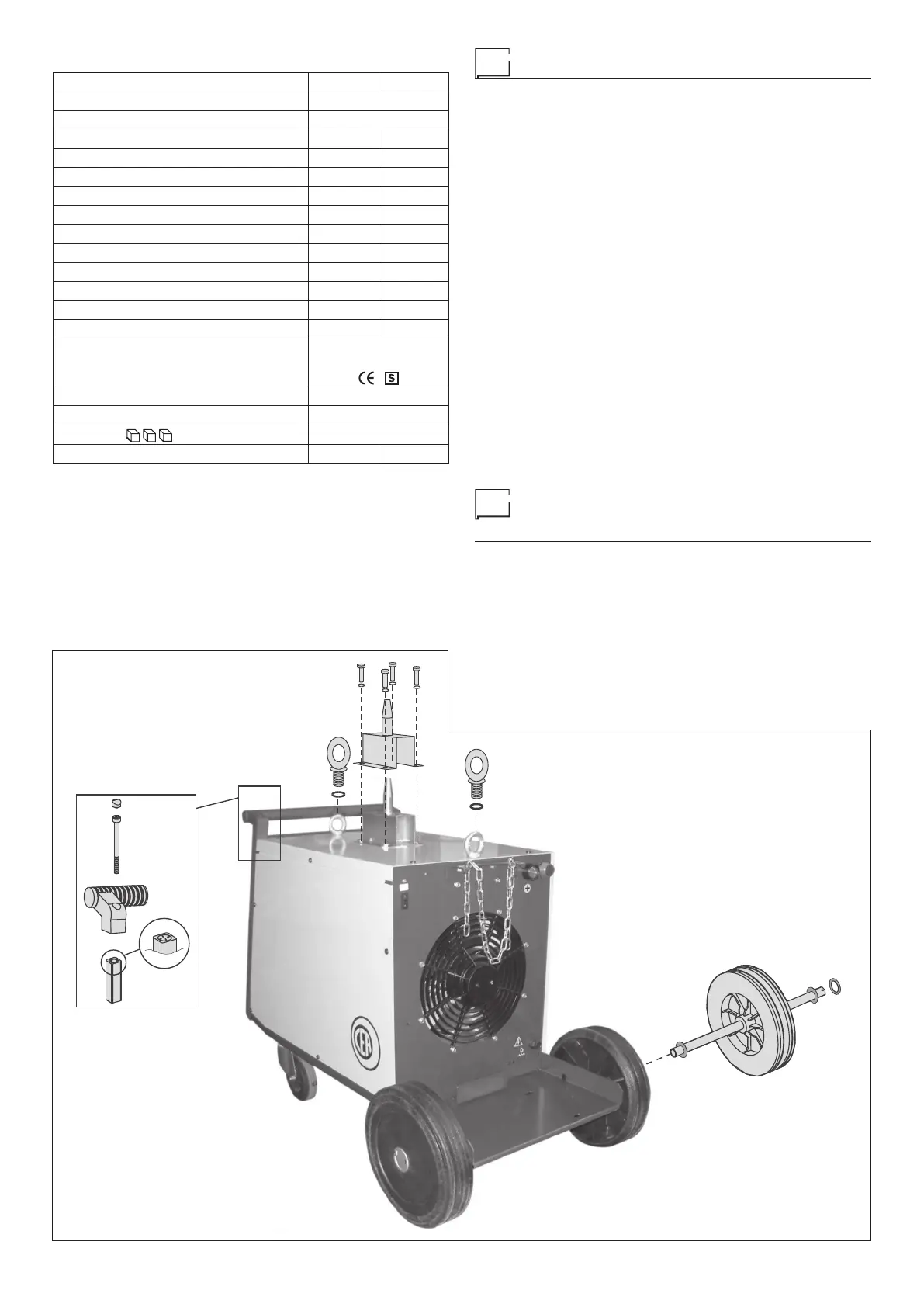

FIG. A
2000H928
