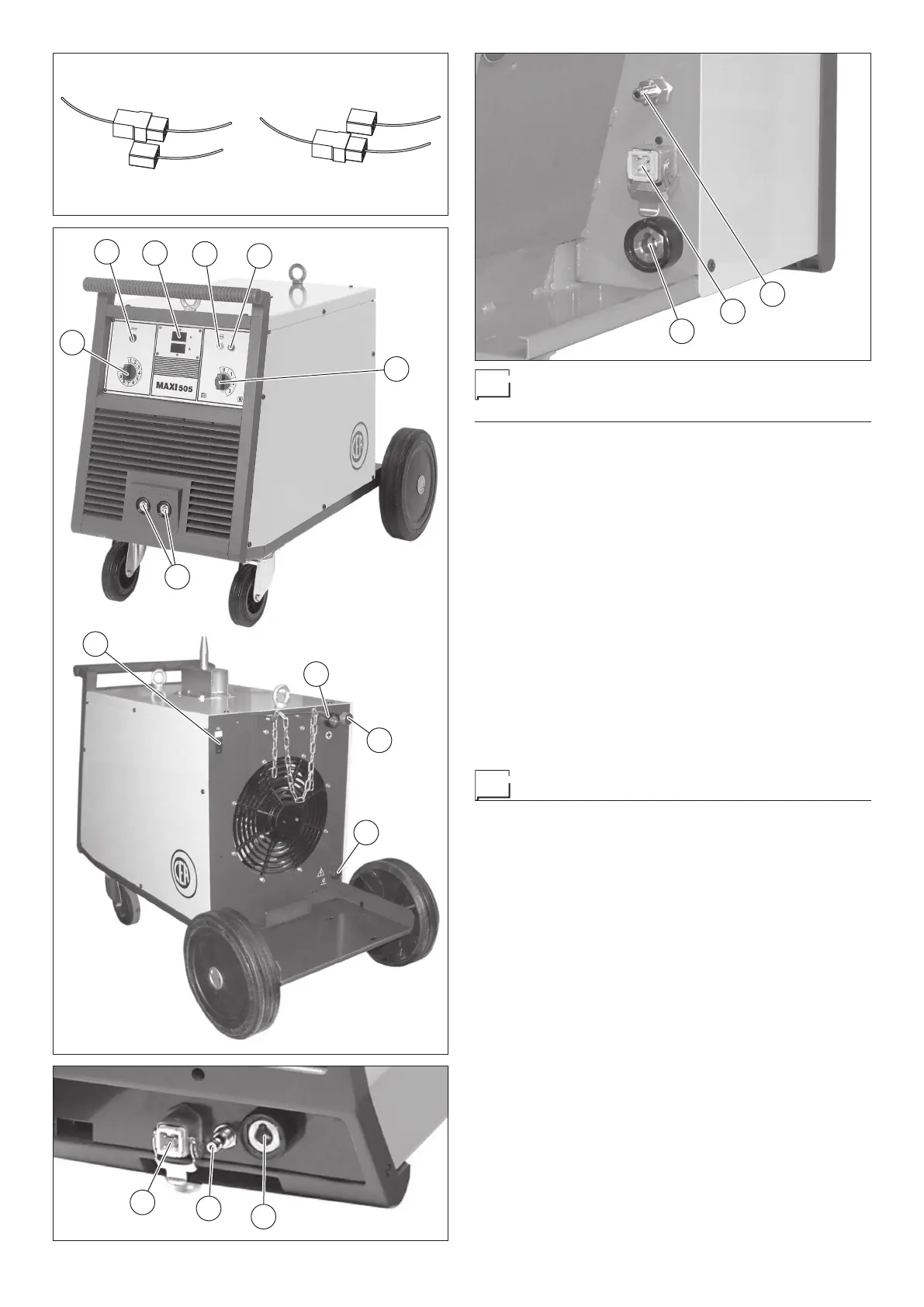

5
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
FIG. B
1
2
3
4
5
6
7
8
9
10
11
FIG. C
1
2
3
FIG. D
1
2
3
FIG. E
Collegamento del cavo di
interconnessione al trascinatore
SERIE WF (Fig. D)
Il cavo di interconnessione generatore-trascinatore è costitui-
to da un cavo di potenza, un cavetto multipolare per l’alimen-
tazione ausiliaria e da un tubo gas che vanno raccordati sul
retro del trascinatore.
• Il cavetto ausiliario nell’apposito connettore (Pos. 1, Fig. D).
•
Il tubo del gas nel corrispondente attacco rapido (Pos. 2,
Fig. D).
•
Il cavo di potenza deve essere inserito nell’attacco rapido
(Pos. 3, Fig. D).
SERIE TR (Fig. E)
Il cavo di interconnessione generatore/trascinatore è costitui-
to da un cavo di potenza, un cavetto multipolare per l’alimen-
tazione ausiliaria e da un tubo gas che vanno raccordati sul
retro del trascinatore.
•
Il cavo di potenza deve essere inserito nell’attacco rapido
(Pos. 1, Fig. E).
• Il cavetto ausiliario nell’apposito connettore (Pos. 2, Fig. E).
•
Il tubo del gas nel corrispondente attacco rapido (Pos. 3,
Fig. E).
Saldatura
IMPORTANTE: Prima di accendere la saldatrice, verificare
nuovamente che la tensione e la frequenza della rete di ali-
mentazione corrispondano ai dati di targa.
•
Mettere in funzione la saldatrice ruotando l’interruttore di li-
nea / commutatore di scala (Pos. 5, Fig. C) sulla posizione 1.
•
L’accensione della spia verde (Pos. 3, Fig. C) segnala che
la saldatrice è in funzione e pronta all’uso.
•
Predisporre il commutatore di tensione fine di saldatura
(Pos. 7, Fig. C) sulla posizione più adatta al lavoro da ese-
guire.
•
Togliere l’ugello guidagas e guidafilo dalla torcia per permet-
tere, durante il caricamento, la libera fuoriuscita del filo. Si
ricorda che l’ugello guidafilo deve corrispondere al diame-
tro del filo usato.
•
Regolare il potenziometro della velocità filo posto sul pannel-
lo frontale del trascinatore sulla posizione 3.
•
Azionare il pulsante della torcia sino alla fuoriuscita del filo
dalla torcia.
• Riavvitare l’ugello guidafilo all’estremità della torcia.
• Applicare il corretto ugello guidagas.
•
Proteggere l’ugello guidagas e l’ugello guidafilo della torcia
dagli spruzzi di saldatura.
• Collegare la pinza del cavo di massa al pezzo da saldare.
• La saldatrice è pronta per saldare.
•
Per iniziare la saldatura avvicinarsi al punto di saldatura e
premere il pulsante della torcia.
