2 ES
DESCRIPCIÒN Y ESPECIFICACIONES
ES
1.0 DESCRIPCIÒN Y ESPECIFICACIONES
1.1 DESCRIPCIÒN
Soldadura de hilo continuo para utilización con alambre especial
sin gas y soldadura de hierro, acero inox y aluminio con gas. Equi-
pos de soldar mig/mag pueden soldar hierro, acero inox y alumi-
nio.
TABLA TÉCNICA
140 A / 140 A EURO CONNECTOR
180 A
1.2 CICLO DE TRABAJO
El ciclo de trabajo corresponde a los minutos durante los cuales
la máquina puede soldar sin recalentarse, expresados en porcen-
taje con relación a 10 minutos. Si la máquina se recalienta dema-
siado, la corriente de soldadura se interrumpe y se enciende el
correspondiente testigo. En este caso, hay que dejar enfriar la
máquina durante unos 15 minutos y, ates de volver a ponerla en
marcha, hay que disminuir el valor de la corriente de soldadura, y
la correspondiente tensión, o bien el tiempo de trabajo.
Ejemplo: 250 A - 30% significa que hay que trabajar durante 3 mi-
nutos a 250 A y hacer una pausa de 7 minutos.
1.3 CURVE VOLT - AMPERE
Las curvas voltios-amperios indican la máxima corriente y la
máxima tensión de salida que ofrece la soldadora. A ver pag. XIII.
2.0 INSTALACIÓN
IMPORTANTE: ANTES DE CONECTAR, PREPARAR O UTI-
LIZAR EL EQUIPO, LEA CUIDADOSAMENTE EL CAPÍTULO
1.0 NORMAS DE SEGURIDAD.

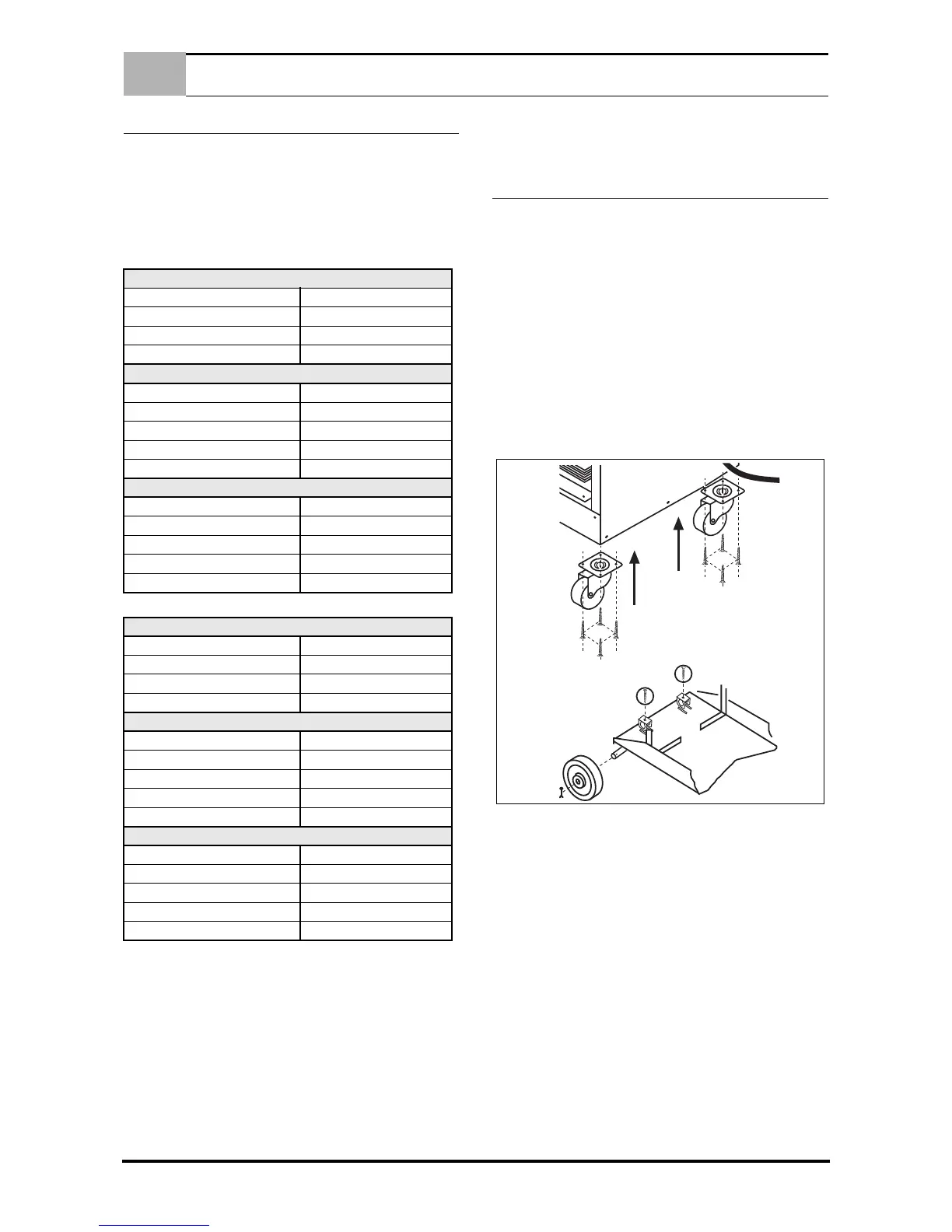

2.1 ENSAMBLAJE DE LA MÁQUINA
1. Tras desembalar la máquina, hay que recuperar todos los
componentes que se han de ensamblar para completarla.
2. Dejar la máquina sobre la paleta de madera. Con una llave
hexagonal de 13, quitar los ocho tornillos (cuatro a la dere-
cha y cuatro a la izquierda) de debajo del panel anterior y vol-
ver a colocarlos tras montar las dos ruedas pivotantes.
3. Quitar los dos tornillos, en el soporte de la bombona, que su-
jetan la máquina a la paleta.
4. Levantar un poco la parte trasera de la máquina para que la
paleta pueda moverse y dejar libre la parte posterior.
5. Quitar los tornillos del eje y montar las ruedas fijas.
6. Montar las manijas.
2.2 ACOMETIDA DEL GENERADOR A LA RED
DESCONECTAR LA SOLDADORA DURANTE LA SOLDADU-
RA PUEDE CAUSAR SERIOS DAÑOS AL EQUIPO.
1. Controlar que la toma de alimentación posea el fusible indi-
cado en la tabla.
2. Para no dañar el generador, antes de enchufar la clavija de
alimentación hay que controlar que la tensión de línea sea la
adecuada.
2.3 TRANSPORTE DEL GENERADOR
PROTECCIÓN DEL SOLDADOR: CASCO - GUANTES -
CALZADO DE PROTECCIÓN.
1. No levantar la máquina tirando de la manija
2. Antes de elevarla y desplazarla hay que desconectarla de la
red y desconectar todos los accesorios.
3. No elevar, arrastrar o tirar del equipo por los cables de ali-
mentación o de los accesorios.
4. Estas máquinas se han de levantar mediante una correa de
nilón pasada por debajo de las mismas.
PRIMARIO
Alimentación monofásica 230 V
Frequencia 50 - 60 Hz
Cconsumición eficaz 7,5 A
Consumición máxima 24 A
SECUNDARIA
Tensión en vacío 18 ÷ 32V
Corriente de soldadura 30 A ÷ 170 A
Ciclo de trabajo a 18% 140 A - 21 V
Ciclo de trabajo a 60% 75 A - 18 V
Ciclo de trabajo a 100% 60 A - 17 V
Grado de protección IP 21
Clase de aislamiento H
Peso Kg. 38,5
Dimensiones mm 440 x 670 x 750
Normative EN 60974.1 / EN 60974.10
PRIMARIO
Alimentación monofásica 230 V
Frequencia 50 - 60 Hz
Cconsumición eficaz 12,4 A
Consumición máxima 32 A
SECUNDARIA
Tensión en vacío 17,5 ÷ 33V
Corriente de soldadura 35 A ÷ 180 A
Ciclo de trabajo a 15% 180 A - 23 V
Ciclo de trabajo a 60% 100 A - 19 V
Ciclo de trabajo a 100% 75 A - 18 V
Grado de protección IP 21
Clase de aislamiento H
Peso Kg. 43
Dimensiones mm 440 x 670 x 750
Normative EN 60974.1 / EN 60974.10
