CEMONT MAXISTAR 180MEC - 1 Opis Techniczny; Opis; Tabliczka Znamionowa; Cykl Roboczy I Przegrzanie

2 PL
OPIS TECHNICZNY
PL
1.0 OPIS TECHNICZNY
1.1 OPIS
Spawarki do spawania drutem elektrodowym z możliwością spa-
wania rdzeniowym drutem spawalniczym bez osłony gazów lub w
osłonie gazów (system podwójny) stali, stali nierdzewnej i alumi-
nium. Spawarki do spawania drutem elektrodowym Mig/Mag. Mo-
gą spawaç stal, stal nierdzewną, oraz aluminium.
1.2 TABLICZKA ZNAMIONOWA
140 A / 140 A EURO CONNECTOR
180 A
1.3 CYKL ROBOCZY I PRZEGRZANIE
Cykl roboczy to wyrażony w procentach czas 10 minutowego
okresu pracy, podczas którego spawarka może ciągle spawać
bez przegrzania. Jeżeli urządzenie przegrzeje się, prąd spawania
zostanie wyłączony i zaświeci się odpowiednia kontrolka. W takim
przypadku należy pozostawić urządzenie do wystygnięcia na oko-
ło 15 minut, a w przypadku modelu 250 A Alu przed ponownym
włączeniem należy obniżyć wartość prądu spawania i związanego
z nim napięcia lub skrócić czas pracy.
Przykład: 250 A – 30 % oznacza pracę przez 3 minuty przy 250 A,
przy czym czas przerwy wynosi 7 minut.
1.4 CHARAKTERYSTYKI PRĄDOWO-NAPIĘCIOWE
Krzywe Volt-Amper obrazują maksymalny prąd i napięcie wyj-
ściowe, jakie może wytwarzaç spawarka. Patrz str. XIII.
2.0 MONTAŻ
WAŻNE: PRZED PODŁĄCZENIEM, PRZYGOTOWANIEM LUB
UŻYCIEM URZĄDZENIA NALEŻY PRZECZYTAĆ CZĘŚĆ 1.0
PRZEPISY DOTYCZĄCE BEZPIECZEŃSTWA

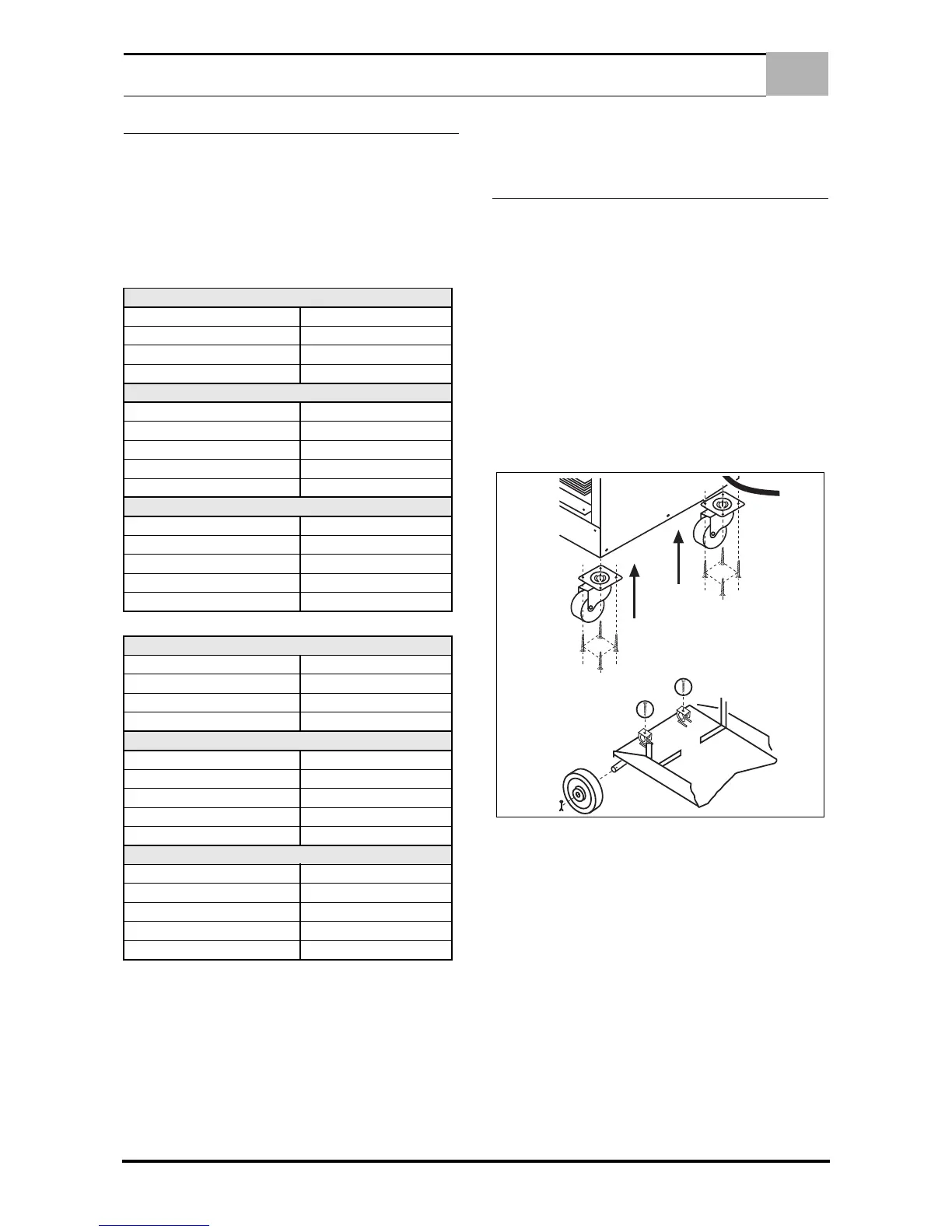

2.1 WYPOSAŻENIE URZĄDZENIA
1. W celu zakończenia montażu rozpakować urządzenie i po-
szczególne części.
2. Urządzenie pozostawić na drewnianej palecie, w celu od-
kręcenia 8 śrub spod panelu przedniego (cztery po lewej i
cztery po prawej stronie) użyć klucza nr 13; założyć w te miej-
sca dwa obrotowe kółka do wózków i ponownie przykręcić
śruby.
3. Odkręcić dwie śruby mocujące urządzenie do palety, które
znajdują się na podporze zbiornika gazu.
4. Lekko dźwignąć tylną część urządzenia, aby przekręcić pa-
letę i w ten sposób poluzować tylną część.
5. Odkręcić z osi śruby i założyć koła stałe.
6. Założyć uchwyty.
2.2 PODŁĄCZENIE ŹRÓDŁA PRĄDU DO GŁÓWNEJ ROZ-
DZIELNI ELEKTRYCZNEJ
JEŻELI ŹRÓDŁO PRĄDU WYŁĄCZY SIĘ W CZASIE SPAWANIA,
MOŻE TO DOPROWADZIĆ DO POWAŻNEGO USZKODZENIA
URZĄDZENIA.
1. Sprawdzić, czy gniazdko elektryczne jest wyposażone w
bezpiecznik zgodny z danymi na tabliczce znamionowej.
2. Przed podłączeniem wtyczki w celu ochrony przed uszko-
dzeniem generatora sprawdzić, czy napięcie głównej instala-
cji elektrycznej odpowiada wymaganemu napięciu.
2.3 OBSŁUGA I TRANSPORT ŹRÓDŁA ZASILANIA
ŚRODKI OCHRONY PRACOWNIKA: MASKA SPAWALNICZA
/ OSŁONA TWARZY – RĘKAWICE – BUTY Z WYSOKIM POD-
BICIEM
Urządzenie można w łatwy sposób dźwignąć, przenosić i obsług-
iwać, należy jednak przestrzegać następujących zaleceń:
1. Nie podnosić za uchwyty.
2. Źródło zasilania i jego akcesoria dodatkowe przed dźwign-
ięciem lub obsługą należy odłączyć z prądu.
GŁÓWNE
Zasilanie trójfazowe 230 V
Częstotliwość 50 - 60 Hz
Zużycie rzeczywiste 7,5 A
Zużycie maksymalne 24 A
WTÓRNE
Napięcie stanu jałowego 18 ÷ 32V
Prąd spawania 30 A ÷ 170 A
Cykl roboczy 18% 140 A - 21 V
Cykl roboczy 60% 75 A - 18 V
Cykl roboczy 100% 60 A - 17 V
Stopień ochrony IP 21
Klasa izolacji H
Ciężar Kg. 38,5
Wymiary mm 440 x 670 x 750
Normy europejskie EN 60974.1 / EN 60974.10
GŁÓWNE
Zasilanie trójfazowe 230 V
Częstotliwość 50 - 60 Hz
Zużycie rzeczywiste 12,4 A
Zużycie maksymalne 32 A
WTÓRNE
Napięcie stanu jałowego 17,5 ÷ 33V
Prąd spawania 35 A ÷ 180 A
Cykl roboczy 15% 180 A - 23 V
Cykl roboczy 60% 100 A - 19 V
Cykl roboczy 100% 75 A - 18 V
Stopień ochrony IP 21
Klasa izolacji H
Ciężar Kg. 43
Wymiary mm 440 x 670 x 750
Normy europejskie EN 60974.1 / EN 60974.10
