ТЕХНИЧЕСКОЕ ОПИСАНИЕ
RU
1.0 ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1 ОПИСАНИЕ
Сварочные машины с непрерывной подачей проволоки с
возможностью использования порошковой проволоки без
газа или с газом (dual) для сварки стали, включая нержавею-
щую, и алюминия алюминий. Сварочные машины с непре-
рывной подачей проволоки для сварки MIG/MAG. Они могут
варить сталь, в том числе нерж-авеющую, и алюминий.
1.2 ТАБЛИЧКА ДАННЫХ
140 A / 140 A EURO CONNECTOR
180 A
1.3 РАБОЧИЙ ЦИКЛ И ПЕРЕГРЕВ
Рабочий цикл указан в
процентах в 10-минутном интервале,
во время которого сварочный аппарат может непрерывно
сваривать без перегрева. Если аппарат перегреется, подача
сварочного тока прекратится и соответствующая контрольная
лампочка засветится. В этом случае дайте аппарату охла-
ждаться примерно 15 минут и – для модели 250 A Alu перед
повторным пуском – уменьшите уровень сварного тока и
соответствующего напряжения или сократите время работы.
Например: 250 A – 30 % означает
работу в течение 3 минут
при 250 A с перерывом 7 минут.
1.4 ВОЛЬТАМПЕРНЫЕ ХАРАКТЕРИСТИКИ
Вольтамперные характеристики показывают максимальные
величины тока и напряжения, получаемые на выходе свароч-
ной машины. См. стр. XIII.
2.0 МОНТАЖ
ВАЖНАЯ РЕКОМЕНДАЦИЯ: ПЕРЕД ПОДКЛЮЧЕНИЕМ,
ПОДГОТОВКОЙ ИЛИ ИСПОЛЬЗОВАНИЕМ УСТРОЙСТВА
ПРОЧИТАЙТЕ ЧАСТЬ 1.0 МЕРЫ БЕЗОПАСНОСТИ

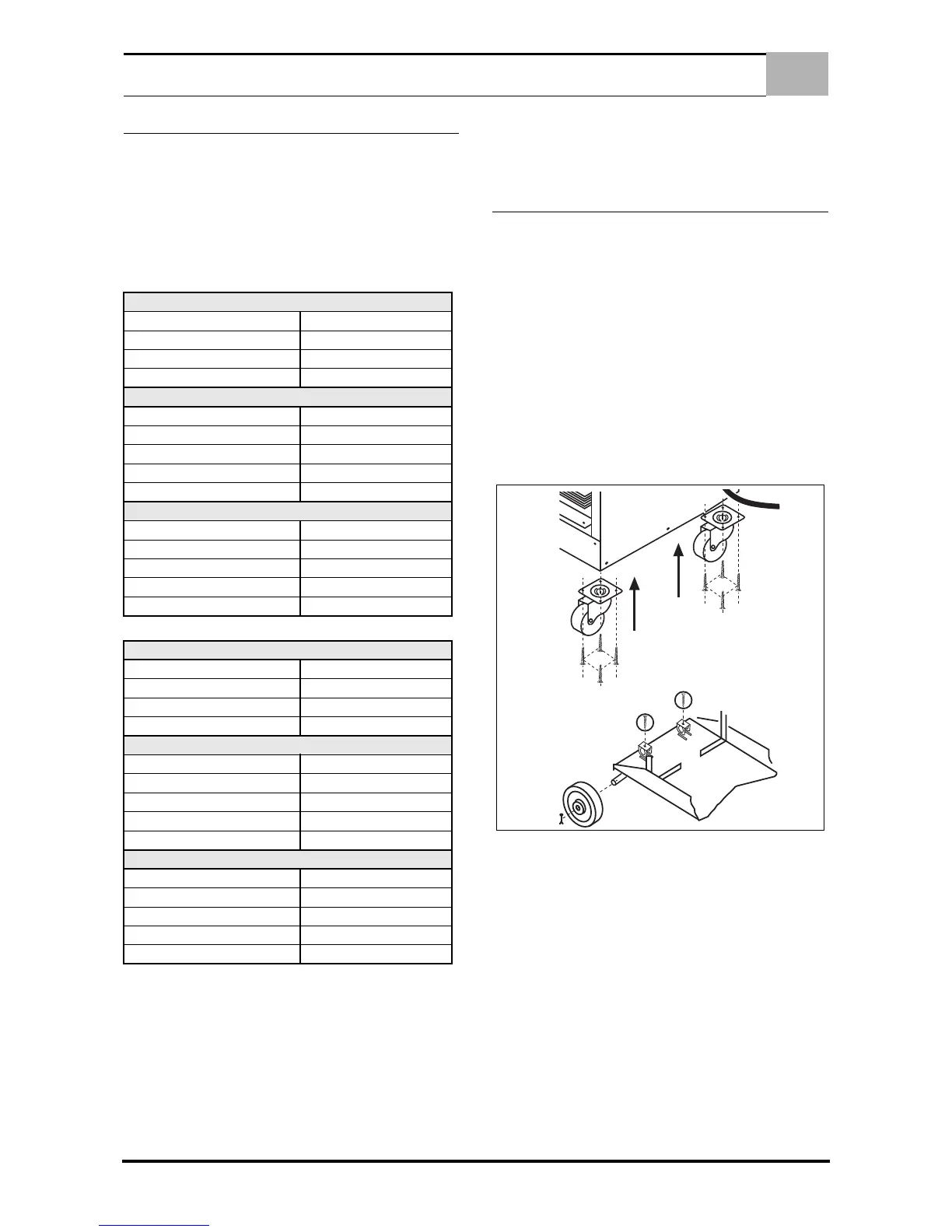

2.1 ОБОРУДОВАНИЕ АППАРАТА
1. Для монтажа распакуйте устройство и компоненты.
2. Сварочный аппарат оставьте на деревянном поддоне и
для откручивания 8 винтов под лицевой панелью (4 слева
и 4 справа) используйте ключ № 13; прикрепите там два
поворотных тележечных колесика и винты снова затя-
ните.
3. Отвинтите на подпорке газового баллона два винта,
крепящих аппарат на поддоне.
4. Слегка приподнимите
заднюю часть аппарата, чтобы
повернуть поддон и так освободить заднюю часть.
5. Выверните из моста винт и проведите монтаж жестких
колес.
6. Намонтируйте рукоятки.
2.2 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ПИТАНИЯ К ОСНО-
ВНОМУ ЭЛЕКТРИЧЕСКОМУ РАСПРЕДЕЛЕНИЮ
ЕСЛИ ИСТОЧНИК ПИТАНИЯ ВЫКЛЮЧИТСЯ ВО ВРЕМЯ
СВАРКИ, ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНОМУ
ПОВРЕЖДЕНИЮ АППАРАТА.
1. Сконтролируйте, оснащена ли электрическая розетка
предохранителем, указанным в табличке данных.
2. Перед присоединением к розетке проверьте, соответс-
твует ли напряжение главного электрического распре-
деления требуемому напряжению, чтобы
не произошло
повреждение генератора.
2.3 ОБСЛУЖИВАНИЕ И ТРАНСПОРТИРОВКА ИСТО-
ЧНИКА ПИТАНИЯ
БЕЗОПАСНОСТЬ РАБОТНИКА: СВАРНАЯ МАСКА / ШЛЕМ
– РУКАВИЦЫ, БОТИНКИ / ВЫСОКИЕ ТУФЛИ
Аппарат можно легко поднимать, переносить и обслуживать,
но всегда необходимо соблюдать следующие меры предос-
торожности:
ПЕРВАЯ
Трехфазное напряжение 230 V
Частота 50 - 60 Hz
Активное потребление 7,5 A
Максимальное потребление 24 A
SECONDARY
Клеммное напряжение 18 ÷ 32V
Сварочный ток 30 A ÷ 170 A
Рабочий цикл 18% 140 A - 21 V
Рабочий цикл 60% 75 A - 18 V
Рабочий цикл 100% 60 A - 17 V
Класс защиты IP 21
Класс изоляции H
Вес Kg. 38,5
Размеры mm 440 x 670 x 750
Европейские нормы EN 60974.1 / EN 60974.10
ПЕРВАЯ
Трехфазное напряжение 230 V
Частота 50 - 60 Hz
Активное потребление 12,4 A
Максимальное потребление 32 A
SECONDARY
Клеммное напряжение 17,5 ÷ 33V
Сварочный ток 35 A ÷ 180 A
Рабочий цикл 15% 180 A - 23 V
Рабочий цикл 60% 100 A - 19 V
Рабочий цикл 100% 75 A - 18 V
Класс защиты IP 21
Класс изоляции H
Вес Kg. 43
Размеры mm 440 x 670 x 750
Европейские нормы EN 60974.1 / EN 60974.10
