2 PT
DESCRIÇÃO TÉCNICA
PT
1.0 DESCRIÇÃO TÉCNICA
1.1 DESCRIÇÃO
Soldadoras de fio contínuo com possibilidade de soldar fio anima-
do sem gás ou com gás (dual) para a soldadura de aço, inox e
alumínio. Soldadoras de fio contínuo mig/mag. Podem soldar aço,
inox e alumínio.
1.2 ETIQUETA DOS DADOS TÉCNICOS
140 A / 140 A EURO CONNECTOR
180 A
1.3 CICLO DE TRABALHO E SOBREAQUECIMENTO
O ciclo de trabalho é uma percentagem de um intervalo de 10 mi-
nutos quando a soldadora pode soldar continuamente sem sobre-
aquecimento. Quando a soldadora sobreaquece, a corrente de
soldatura interrompe e o indicador correspondente acende. Neste
caso deixe a soldadora esfriar po 15 minutos – ao modelo 250 A
Alu antes de ligação repetiva – diminua o nível da corrente de sol-
datura e tensão ou diminua o tempo de trabalho.
Exemplo: 250 A – 30% apresenta o trabalho de 3 minutos a 250
A com tempo de parada de 7 minutos.
1.4 CURVAS DE VOLT – AMPERE
As curvas do diagrama Volts - Ampères ilustram a corrente e ten-
são de saída máximas que o aparelho pode debitar. Vide página
XIII.
2.0 INSTALAÇÃO
IMPORTANTE: ANTES DE LIGAR, PREPARAR OU UTILIZAR
O EQUIPAMENTO, LEIA A SECÇÃO 1.0 INSTRUÇÕES DE SE-
GURANÇA

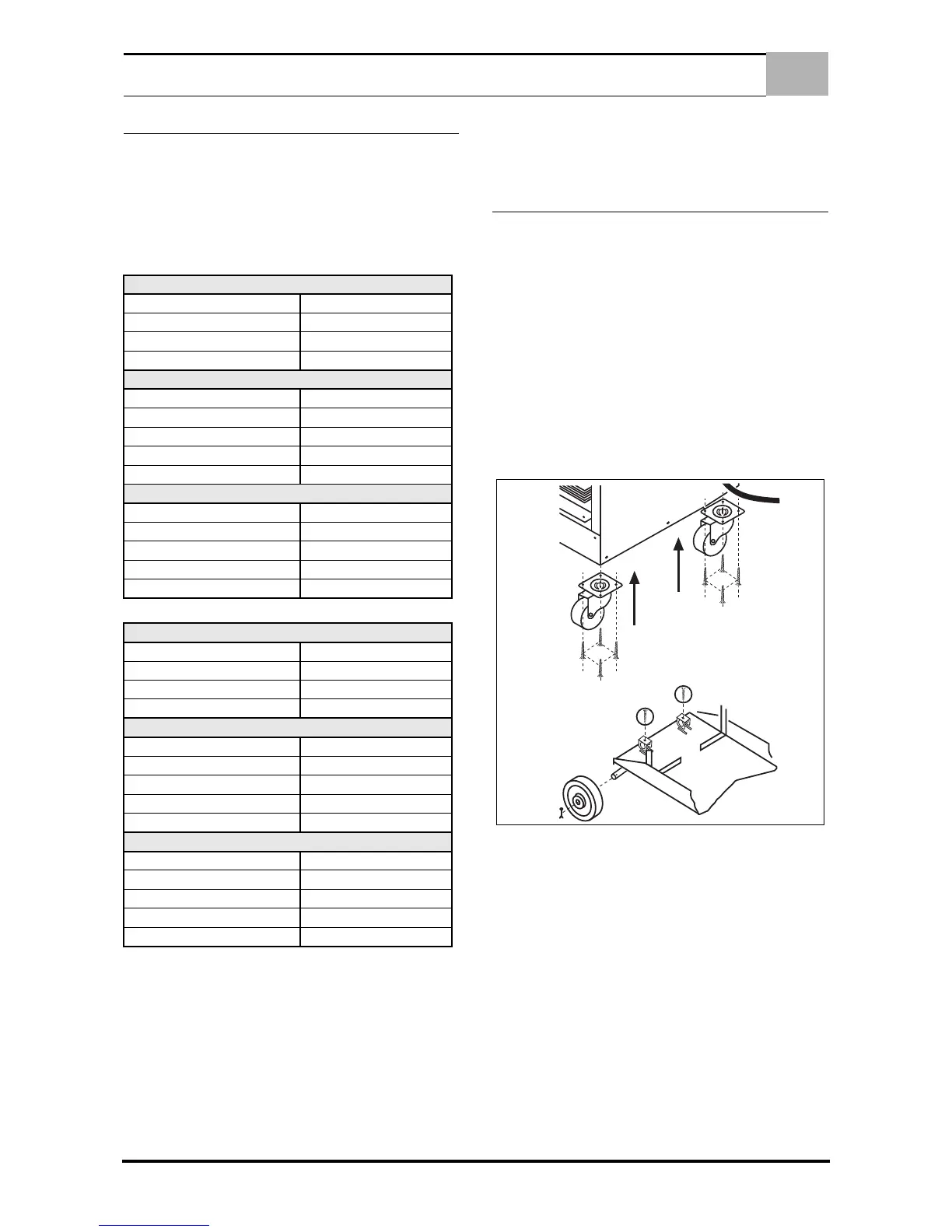

2.1 ACESSÓRIO DA MÁQUINA
1. Para a instalação completa da máquina, desembale o
aparelho e componentes.
2. Deixe a máquina em cima da paleta de madeira e com a
chave No. 13 desmonte 8 parafusos abaixo do painel frontal
(quatro à esquerda e quatro à direita), coloque aí duas rodas
de carro e aparafuse os parafusos de volta.
3. Retire os dois parafusos que asseguram a máquina com a
paleta no suporte do cilindro de gás.
4. Levante um pouco a parte traseira da máquina para girar a
paleta e assim livrar a parte traseira.
5. Desmonte os parafusos do eixo e proceda com a montagem
das rodas fixas.
6. Monte punhos.
2.2 CONEXÃO DO GERADOR À REDE DE ALIMENTA-
ÇÃO ELÉCTRICA
DESLIGAMENTO DO GERADOR DURANTE O PROCESSO DA
SOLDATURA PODE DANIFICAR SERIAMENTE A SOLDADORA.
1. Controle que a tomada de alimentação contenha o tipo de fu-
sível indicado na etiqueta dos dados técnicos.
2. Antes de conexão controle que a tensão da rede da ali-
mentação eléctrica corresponda à tensão desejada para
eliminar a danificação do gerador.
2.3 MANUSEIO E TRANSPORTE DO GERADOR
PROTECÇÃO DO OPERADOR: CAPACETE DE SOLDADOR –
LUVAS – CALÇADOS ALTOS
É possível levantar, movimentar e manusear a máquina, só que é
obrigado respeitar as seguintes instruções:
1. Não levante aos punhos.
2. Desligue o gerador e todos os seus componentes da rede de
alimentação eléctrica antes de levantar ou manusear o mes-
mo.
PRIMÁRIO
Tensão trifásica 230 V
Frequência 50 - 60 Hz
Consumo efectivo 7,5 A
Consumo máximo 24 A
SECUNDÁRIO
Tensão aos terminais 18 ÷ 32V
Corrente de soldatura 30 A ÷ 170 A
Ciclo de trabalho 18% 140 A - 21 V
Ciclo de trabalho 60% 75 A - 18 V
Ciclo de trabalho100% 60 A - 17 V
Grau de protecção IP 21
Classe de isolamento H
Peso Kg. 38,5
Dimensões mm 440 x 670 x 750
Normas europeas EN 60974.1 / EN 60974.10
PRIMÁRIO
Tensão trifásica 230 V
Frequência 50 - 60 Hz
Consumo efectivo 12,4 A
Consumo máximo 32 A
SECUNDÁRIO
Tensão aos terminais 17,5 ÷ 33V
Corrente de soldatura 35 A ÷ 180 A
Ciclo de trabalho 15% 180 A - 23 V
Ciclo de trabalho 60% 100 A - 19 V
Ciclo de trabalho100% 75 A - 18 V
Grau de protecção IP 21
Classe de isolamento H
Peso Kg. 43
Dimensões mm 440 x 670 x 750
Normas europeas EN 60974.1 / EN 60974.10
