4 PL
DO WYBORU (PRZY ZASTOSOWANIU PEŁNEGO DRUTU)
PL
180 A

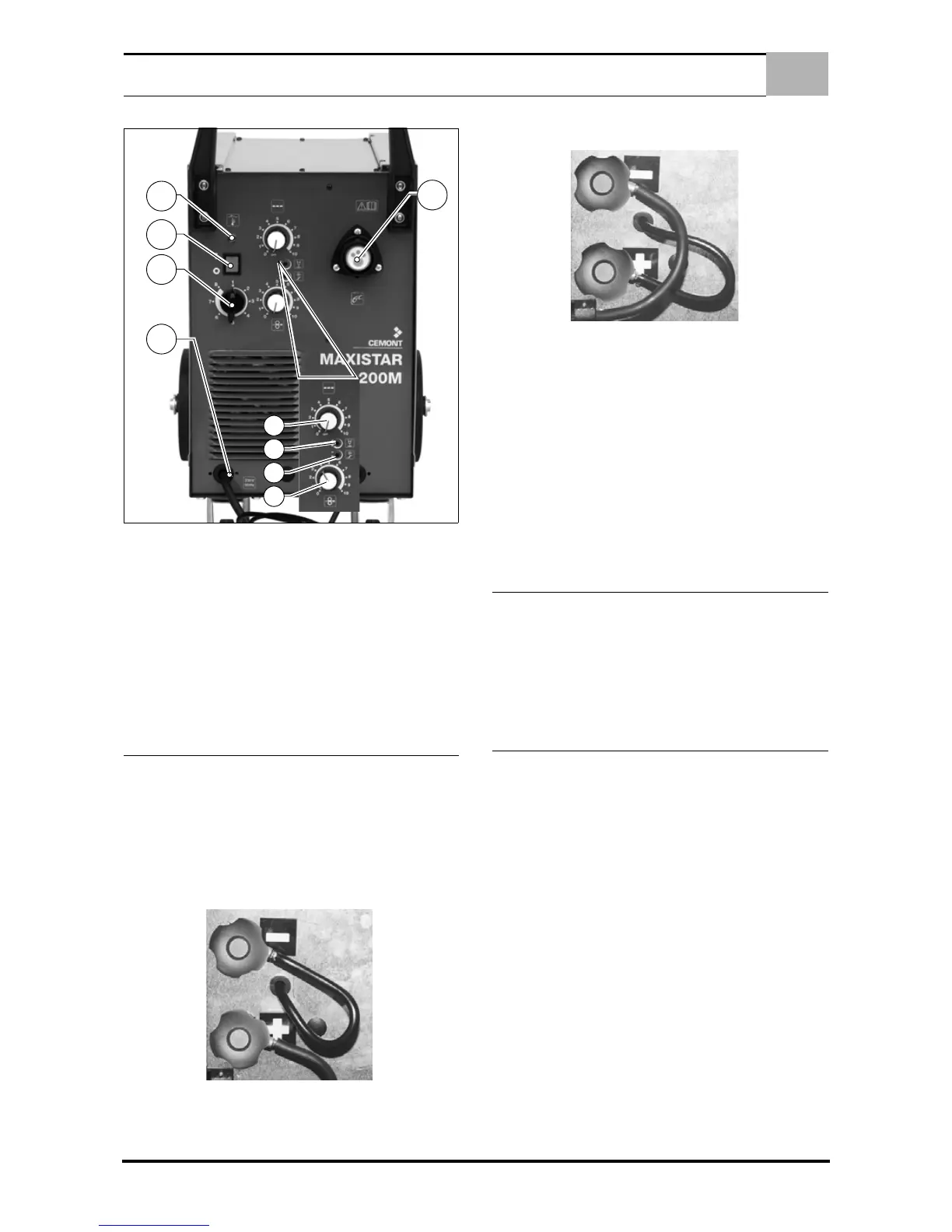

1. Przyłączenie Europalnika.
2. Kontrolka przegrzania urządzenia.
3. Wyłącznik główny.
4. Komutator (wyłącznik krokowy) do regulacji napięcia spawal-
niczego.
5. Kabel uziemiający.
A Potencjometr regulacji czasu przy spawaniu punktowym.
B Potencjometr regulacji czasu utrzymania mocy spawalniczej.
C Potencjometr regulacji czasu przyspieszenia silnika podajnika
drutu.
D Potencjometr regulacji prędkości posuwu drutu.
4.0 DO WYBORU (PRZY ZASTOSOWANIU PEŁN-
EGO DRUTU)
Państwa urządzenie do spawania (jeżeli zamówiliście wyposa-
żenie umożliwiające wybór trybu) może używać osobnego pełne-
go drutu Ø 0.9 mm, który nie wymaga zastosowania gazu
ochronnego. W odróżnieniu od metody spawania elektrodą, drut
ten nie pozostawia resztek, zapewnia silniejsze przetopienie szwu
i o wiele mniejsze wchłanianie szwu.
Sprawdź właściwy biegun spawania:
„ZMIANA BIEGUNU” BEZ GAZU
Rysunek 2.
ZASTOSOWANIE Z DRUTEM I GAZEM OCHRONNYM DO
SPWANIA STALI NISKOWĘGLOWEJ.
„ZMIANA BIEGUNU” Z GAZEM
Rysunek 3.
Jako gazu ochronnego można użyć CO2 lub mieszaniny Ar/CO2.
4.1 SPAWANIE ALUMINIUM
Nastaw urządzenie do spawania na tryb spawania stali niskowęg-
lowej w następującym wariancie:
1. Zastosuj zbiornik zawierający czysty argon.
2. Załóż szpulę z drutem aluminiowym Ø 0,8 mm.
3. Załóż dyszę kontaktową Ø 1 mm.
4.2 SPAWANIE STALI NIERDZEWNEJ
Nastaw urządzenie do spawania na tryb spawania stali nierdzew-
nej w następującym wariancie:
1. Zastosuj zbiornik zawierający mieszaninę Ar/CO2.
2. Załóż szpulę z drutem ze stali nierdzewnej Ø 0,8 mm.
5.0 PODSTAWOWE INFORMACJE DOTYCZĄCE
SPAWANIA MIG
Spawanie MIG jest autogeniczne, tj. umożliwia spawanie elemen-
tów wyprodukowanych z takiego samego metalu (stal niskowęg-
lowa, stal nierdzewna, aluminium) przez ich roztopienie,
gwarantując ciągłość fizyczną i mechaniczną. Ciepło potrzebne
do roztopienia tworzone jest w łuku elektrycznym, który pali się
między drutem (elektrodą) a spawanym elementem. Gaz ochron-
ny chroni łuk i roztopiony metal przed atmosferą.
6.0 PODŁĄCZENIE I PRZYGOTOWANIE URZĄD-
ZENIA DO SPAWANIA
AKCESORIA SPAWALNICZE PODŁĄC Z Y Ć U W A ŻN I E , A B Y
UNIKNĄĆ STRAT MOCY LUB WYCIEKU NIEBEZPIECZNYCH
GAZÓW.
DOKŁADNIE PRZESTRZEGAĆ NORM BEZPIECZEŃSTWA.
UWAGA: PRZEŁĄCZNIKÓW NIE PRZESTAWIAĆ PODCZAS
SPAWANIA, ABY NIE DOSZŁO DO USZKODZENIA
URZĄDZENIA.
SPRAWDZIĆ, CZY GAZ WYDOSTAJE SIĘ PRZEZ DYSZĘ,
PRZEPŁYW NASTAWIĆ ZAWOREM REDUKCYJNYM.
UWAGA: PODCZAS PRAC NA ZEWNĄTRZ LUB W PRZEW-
IEWNYCH MIEJSCACH CHRONIĆ STRUMIEŃ GAZU, W
PRZECIWNYM RAZIE SPAWANIE NIE BĘDZIE ZABEZPIEC-
ZONE Z POWODU ROZPROSZENIA OBOJĘTNYCH GAZÓW
OCHRONNYCH.
6.1 SPAWANIE
1. Otworzyć zbiornik gazu i ustawić żądany wypływ gazu. Za-
piąć zacisk uziemiający na spawanym elemencie w miejscu
bez lakieru, plastiku lub rdzy.
2. Za pomocą przełączników (Odsyłacz 4 - Rysunek 1 Strona
3.) wybrać prąd spawania; należy pamiętać, że im większa
grubość spawanego materiału, tym większą moc należy za-
stosować. Pierwsza pozycja przełącznika jest odpowiednia
